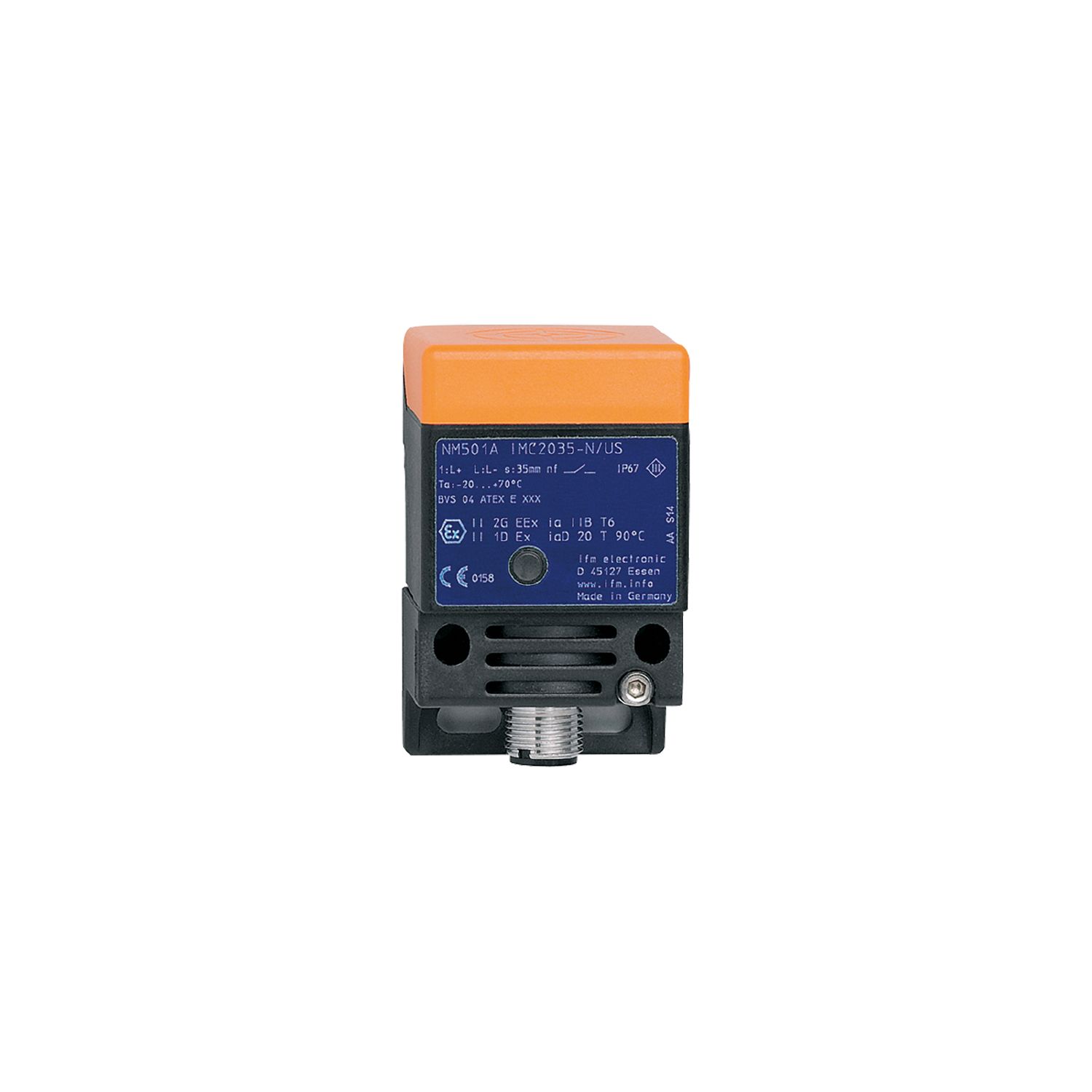

IMC2035-N/US/2G/1D NM501A
IMC2035-N/US/2G/1D NM501A基本信息
型号: IMC2035-N/US/2G/1D
订货号: NM501A
- 用于危险区域的应用
- 用于连接本质安全电路
- 用于输送机技术的高切换距离
- 坚固耐用的外壳，适用于恶劣的工业环境
- 活动区域可以在五个位置对齐
IMC2035-N/US/2G/1D NM501A基本属性
净重：0.189 KG
长度：40 mm
宽度：40 mm
高度：66 mm
IMC2035-N/US/2G/1D NM501A产品特点
- 电气版本：
- NAMUR
- 输出功能：
- Öffner
- Schaltabstand [mm]：
- 35
- 住房：
- Quaderförmig
- Abmessungen [mm]：
- 40 x 40 x 66
IMC2035-N/US/2G/1D NM501A应用领域
- 特殊功能：
- Vergoldete Kontakte
IMC2035-N/US/2G/1D NM501A电气数据
- 连接到开关放大器：
- ja
- 开关放大器：
- Anschluss an bescheinigte eigensichere Stromkreise mit den Höchstwerten: U = 15 V / I = 50 mA / P = 120 mW
- Nennspannung DC [V]：
- 8,2; (1kΩ)
- Anschlussspannung DC [V]：
- 7,5...30; (bei Anwendung außerhalb des Ex-Bereichs)
- Stromaufnahme [mA]：
- < 1; (sperrend; leitend: > 2,1)
- 防护等级：
- III
IMC2035-N/US/2G/1D NM501A输出
- 电气版本：
- NAMUR
- 输出功能：
- Öffner
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]：
- 30; (bei Anwendung außerhalb des Ex-Bereichs)
- Schaltfrequenz DC [Hz]：
- 100
IMC2035-N/US/2G/1D NM501A覆盖范围
- Schaltabstand [mm]：
- 35
- Realschaltabstand Sr [mm]：
- 35 ± 10 %
IMC2035-N/US/2G/1D NM501A准确性、偏差
- 校正系数：
- Stahl: 1 / Edelstahl: 0,7 / Messing: 0,5 / Aluminium: 0,4 / Kupfer: 0,3
- Hysterese [% von Sr]：
- 1...15
- Schaltpunktdrift [% von Sr]：
- -10...10
IMC2035-N/US/2G/1D NM501A环境条件
- Umgebungstemperatur [°C]：
- -20...70
- 保护类型：
- IP 67
IMC2035-N/US/2G/1D NM501A批准和测试
- 授权：
- BVS 04 ATEX E 091 X; IECEx BVS 06.0003
- ATEX设备标记：
- II 2G Ex ia IIB T6 Gb
- ：
- II 1D Ex ia IIIC T 90°C Da
- EMC：
- EN 60947-5-6
- 冲击/振动载荷：
- 30 g (11 ms) / 10-55 Hz (1 mm)
- MTTF [Jahre]：
- 2935
IMC2035-N/US/2G/1D NM501A安全参数
- Max. Eigenkapazität [nF]：
- 220
- Max. Eigeninduktivität [µH]：
- 710
IMC2035-N/US/2G/1D NM501A机械数据
- Gewicht [g]：
- 189
- 住房：
- Quaderförmig
- 安装类型：
- nicht bündig einbaubar
- Abmessungen [mm]：
- 40 x 40 x 66
- 材料：
- Gehäuse: PPE; aktive Fläche: PPE orange; Schrägstück: PPS; Montageadapter: PPS schwarz; Schraube: Stahl verzinkt
IMC2035-N/US/2G/1D NM501A显示器和控件
- 陈列：
- Schaltzustand 1 x LED, gelb
IMC2035-N/US/2G/1D NM501A配件
- 交货范围：
- Montagehalterung: 1
- Innensechskantschlüssel: 1
IMC2035-N/US/2G/1D NM501A评论
- 评论：
- 5 Lagen der aktiven Schaltzone wählbar
- 包装单元：
- 1 Stück
IMC2035-N/US/2G/1D NM501A电气连接
- 联系：
- Steckverbindung: 1 x M12; Codierung: A; Arretierung: Messing, weißbronze-beschichtet; Kontakte: vergoldet
