德国ifm

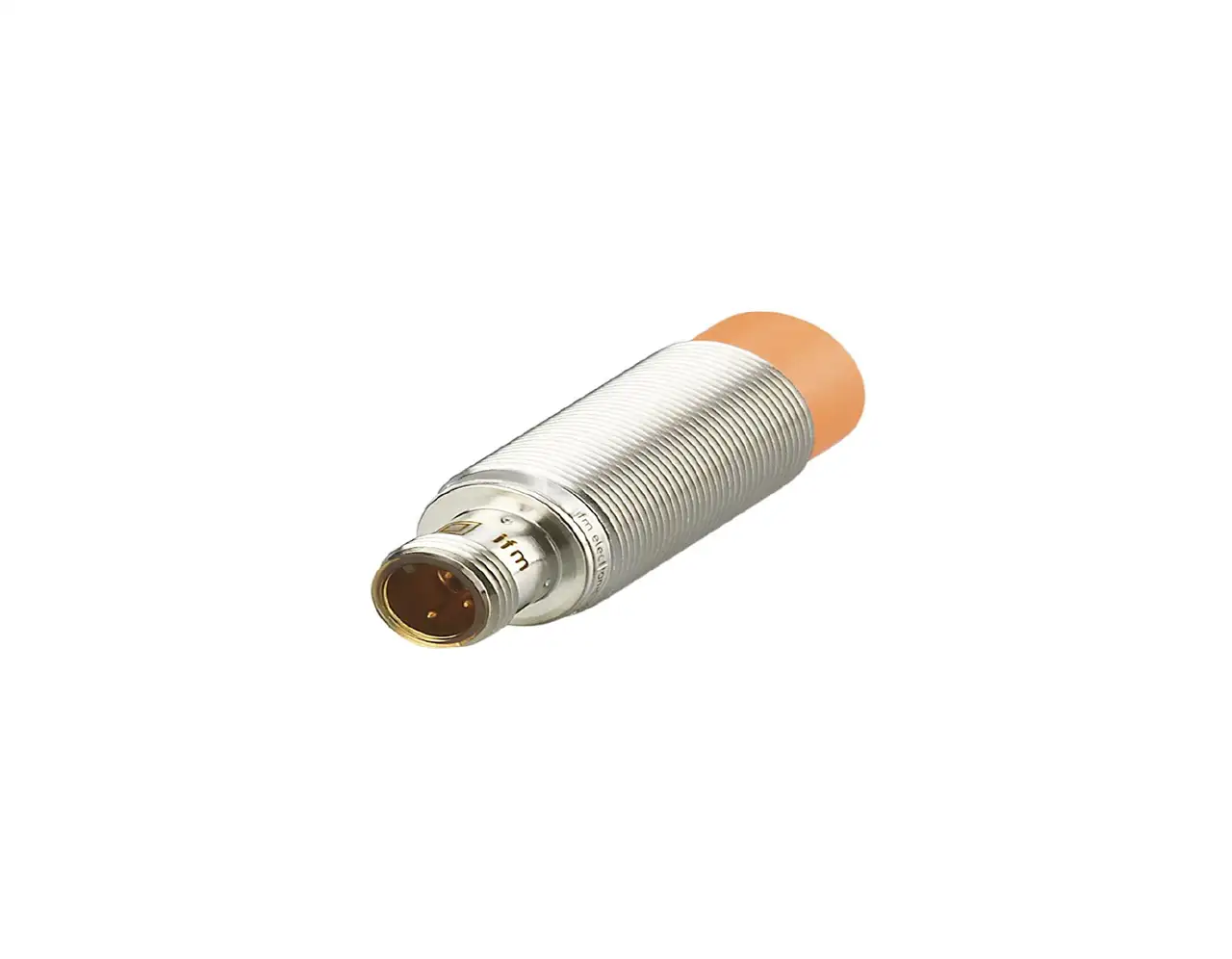

ifm IGK3012-FRKG/IO/US-104 IG6616 带IO链路的感应传感器
型号: IGK3012-FRKG/IO/US-104
订货号: IG6616
参考面价： 65.80 EUR
- 用于机器上的精确位置监控
- 操作温度范围大，使用灵活
- 非常高的重复性
- 通过IO链路将距离作为线性化过程值可靠传输
- 通过IO链路可调节的开启器、闭合器和PNP/NPN
ifm IGK3012-FRKG/IO/US-104 IG6616 带IO链路的感应传感器 基本属性
净重：0.046 KG
ifm IGK3012-FRKG/IO/US-104 IG6616 带IO链路的感应传感器 产品特点
- 电气版本：
- PNP/NPN; (parametrierbar)
- 输出功能：
- Schließer / Öffner; (wählbar)
- 通信接口：
- IO-Link
- 住房：
- Gewindebauform
- Abmessungen [mm]：
- M18 x 1 / L = 60
ifm IGK3012-FRKG/IO/US-104 IG6616 带IO链路的感应传感器 电气数据
- Betriebsspannung [V]：
- 10...30 DC
- Stromaufnahme [mA]：
- < 15
- 防护等级：
- III
- 极性反接保护：
- ja
ifm IGK3012-FRKG/IO/US-104 IG6616 带IO链路的感应传感器 输出
- 电气版本：
- PNP/NPN; (parametrierbar)
- 输出功能：
- Schließer / Öffner; (wählbar)
- Max. Spannungsabfall Schaltausgang DC [V]：
- 2,5
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]：
- 100
- Schaltfrequenz DC [Hz]：
- 300
- 短路保护：
- ja
- 耐过载：
- ja
ifm IGK3012-FRKG/IO/US-104 IG6616 带IO链路的感应传感器 覆盖范围
- Schaltpunkt IO-Link [mm]：
- 2,4...12,1; (parametrierbar)
- Messbereich IO-Link [mm]：
- 1,3...13
ifm IGK3012-FRKG/IO/US-104 IG6616 带IO链路的感应传感器 准确性、偏差
- 校正系数：
- Stahl: 1 / Edelstahl: 0,7 / Messing: 0,5 / Aluminium: 0,5 / Kupfer: 0,4
- Hysterese [% von Sr]：
- 3...15
- Linearitätsfehler Analogausgang [%]：
- ± 2 %; (von Messbereichsendwert)
- Wiederholgenauigkeit Analogausgang [%]：
- ± 1 %; (von Messbereichsendwert)
- 温度系数：
- ± 0,3 %/K; (von Messbereichsendwert)
ifm IGK3012-FRKG/IO/US-104 IG6616 带IO链路的感应传感器 接口
- 通信接口：
- IO-Link
- 变速器类型：
- COM2 (38,4 kBaud)
- IO链路修订：
- 1.1
- SDCI标准：
- IEC 61131-9 CDV
- 配置文件：
- Smart Sensor: Device Identification; Device Diagnosis; Device Teach Channel; Binary Data Channel; Process Data Variable
- SIO模式：
- ja
- 需要Masterport类：
- A
- Min. Prozesszykluszeit [ms]：
- 3
- 支持的设备ID：
- Betriebsart
- DeviceID
- default 791
ifm IGK3012-FRKG/IO/US-104 IG6616 带IO链路的感应传感器 环境条件
- Umgebungstemperatur [°C]：
- -40...85
- 保护类型：
- IP 65; IP 66; IP 67; IP 68; IP 69K
ifm IGK3012-FRKG/IO/US-104 IG6616 带IO链路的感应传感器 批准和测试
- EMC：
- EN 61000-4-2 ESD 4 kV CD / 8 kV AD
- EN 61000-4-3 HF gestrahlt 10 V/m
- EN 61000-4-4 Burst 2 kV
- EN 61000-4-6 HF leitungsgebunden 10 V
- EN 55011 Klasse B
- 抗振动性：
- EN 60068-2-6 Fc 20 g (10...3000 Hz) / 50 Frequenzzyklen, 1 Oktave/Minute, in 3 Achsen
- 抗冲击性：
- EN 60068-2-27 Ea 100 g 11 ms Halbsinus; je 3 Schocks in jede Richtung der 3 Koordinatenachsen
- 耐用的抗震性：
- EN 60068-2-29 Eb 40 g 6 ms; je 4000 Schocks in jede Richtung der 3 Koordinatenachsen
- 快速温度变化：
- EN 60068-2-14 Na TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 = < 10 s; 50 Zyklen
- MTTF [Jahre]：
- 664
- 包含嵌入式软件：
- ja
- UL认证：
- Ta -25...70 °C
- Enclosure type Type 1
- Spannungsversorgung Limited Voltage/Current
- Zulassungsnummer UL A008
- File Nummer UL E174191
ifm IGK3012-FRKG/IO/US-104 IG6616 带IO链路的感应传感器 机械数据
- Gewicht [g]：
- 46
- 住房：
- Gewindebauform
- 安装类型：
- nicht bündig einbaubar
- Abmessungen [mm]：
- M18 x 1 / L = 60
- 螺纹名称：
- M18 x 1
- 材料：
- Messing weißbronze-beschichtet; aktive Fläche: PBT orange; LED-Fenster: PEI; Befestigungsmuttern: Messing weißbronze-beschichtet
ifm IGK3012-FRKG/IO/US-104 IG6616 带IO链路的感应传感器 显示器和控件
- 陈列：
- Schaltzustand 4 x LED, gelb
- SIO-Mode
- Endstufe bestromt LED, gelb leuchtet
- IO-Link Mode
- Target im Messbereich LED, gelb leuchtet
ifm IGK3012-FRKG/IO/US-104 IG6616 带IO链路的感应传感器 配件
- 交货范围：
- Befestigungsmuttern: 2
ifm IGK3012-FRKG/IO/US-104 IG6616 带IO链路的感应传感器 评论
- 包装单元：
- 1 Stück
ifm IGK3012-FRKG/IO/US-104 IG6616 带IO链路的感应传感器 电气连接
- ：
- Steckverbindung: 1 x M12; Codierung: A
