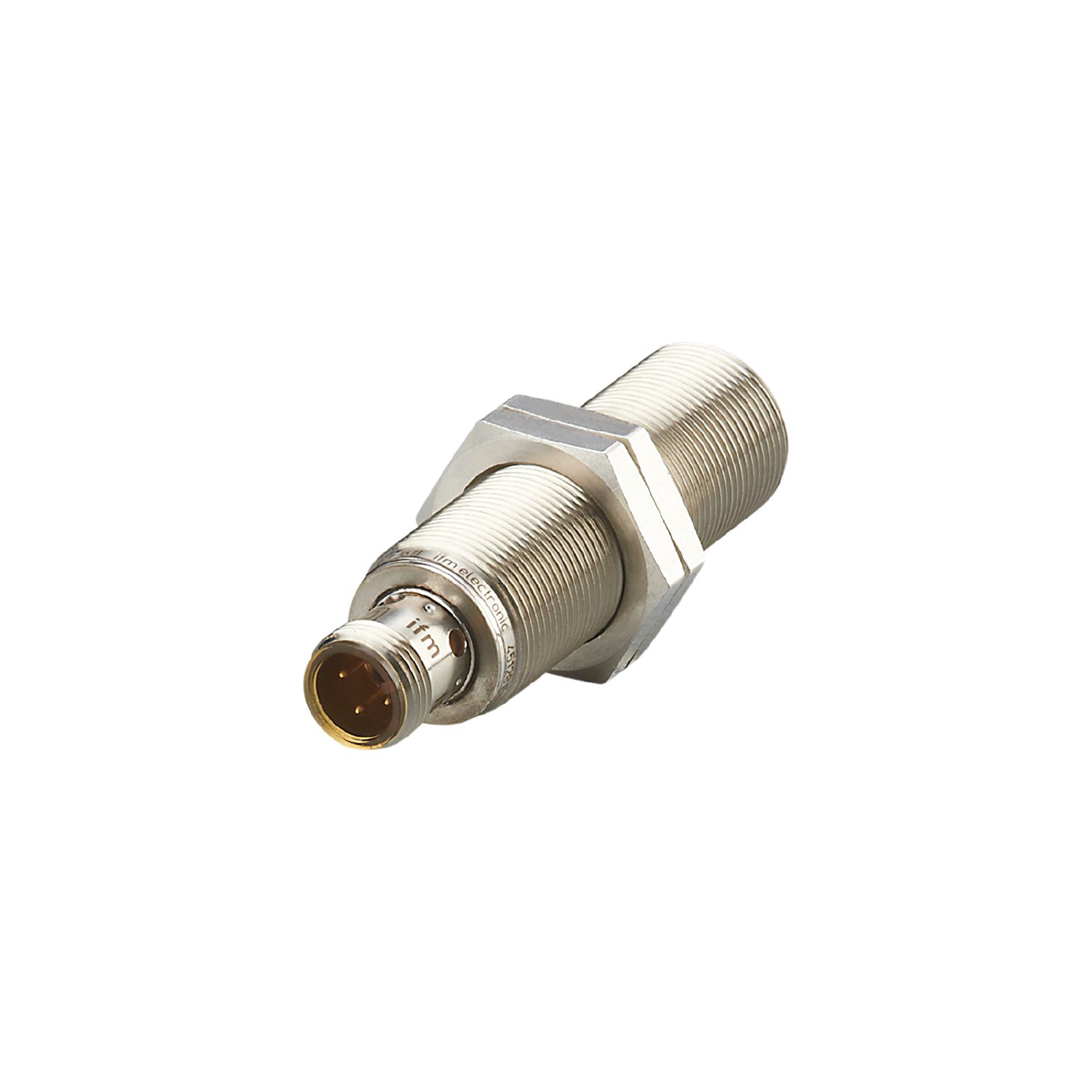

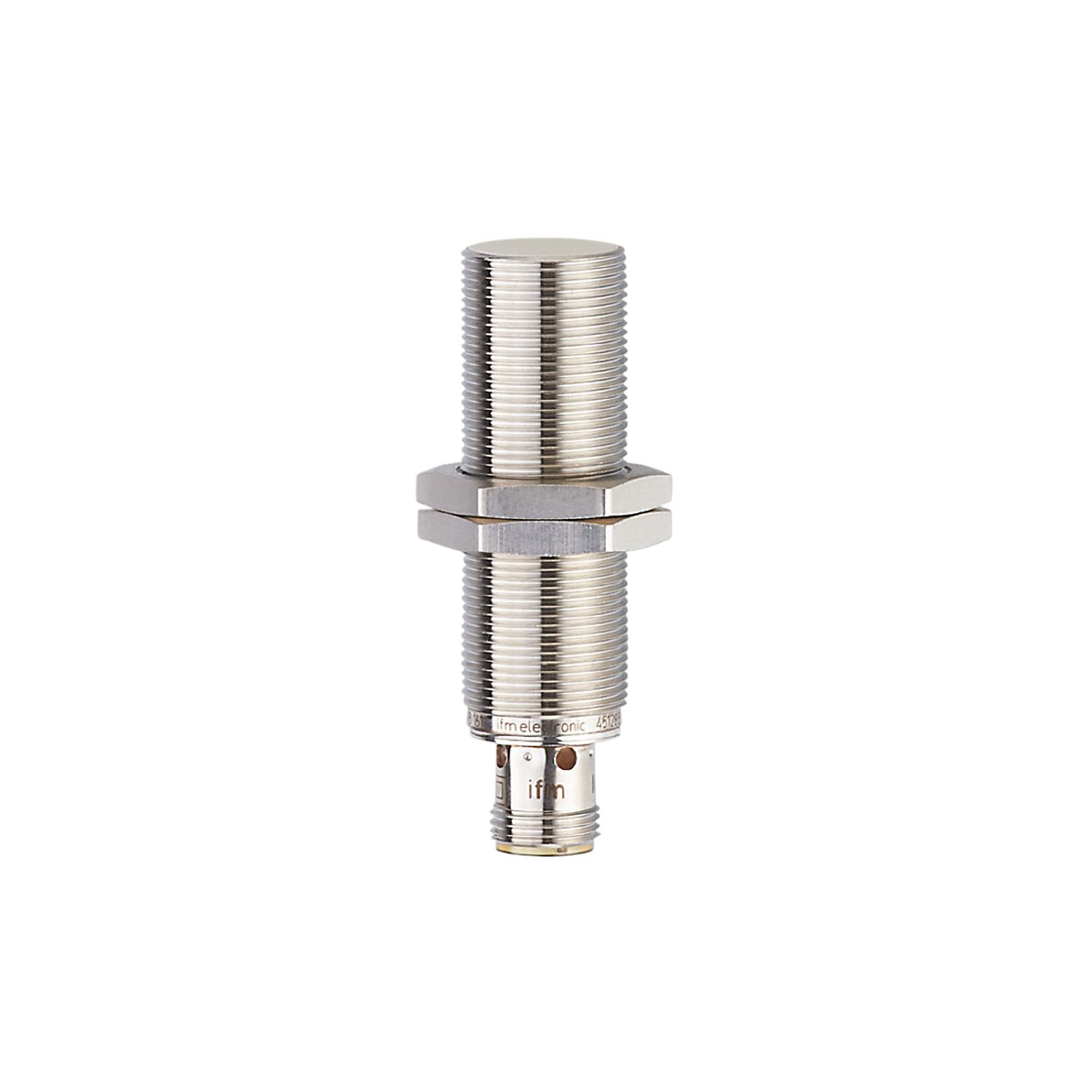

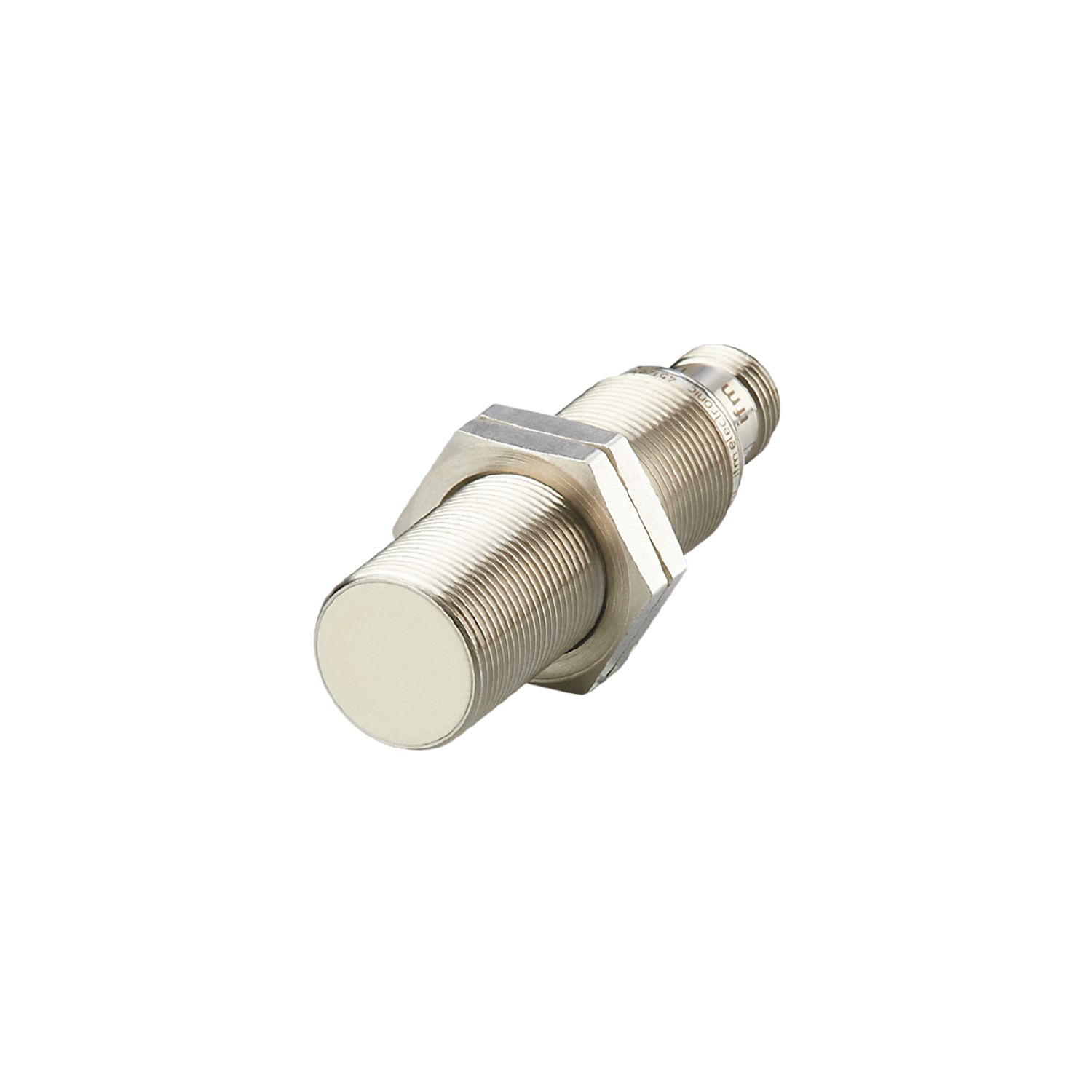

ifmIGK3005-BPKG/K1/V4A/US-104 IGC232 感应传感器
基本信息
型号: IGK3005-BPKG/K1/V4A/US-104
订货号: IGC232
参考面价： 70.40 EUR
- 耐油和冷却剂
- 切换状态的清晰可见指示
- 非常高的开关频率
- 校正系数1：所有金属的开关距离相同
- 耐磁场
基本属性
产品特点
- 电气版本：
- PNP
- 输出功能：
- Schließer
- Schaltabstand [mm]：
- 5
- 住房：
- Gewindebauform
- Abmessungen [mm]：
- M18 x 1 / L = 65
应用领域
- 特殊功能：
- Vergoldete Kontakte; Korrekturfaktor K=1; Magnetfeldfest
- 应用：
- Einsatz in Werkzeugmaschinen, Kühl- und Schmiermitteln
- 耐磁场：
- ja
- Max. Magnetfeldfestigkeit [mT]：
- 300
电气数据
- Betriebsspannung [V]：
- 10...30 DC
- Stromaufnahme [mA]：
- 20
- 防护等级：
- II
- 极性反接保护：
- ja
输出
- 电气版本：
- PNP
- 输出功能：
- Schließer
- Max. Spannungsabfall Schaltausgang DC [V]：
- 2,5
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]：
- 100
- Schaltfrequenz DC [Hz]：
- 2000
- 短路保护：
- ja
- 耐过载：
- ja
覆盖范围
- Schaltabstand [mm]：
- 5
- Realschaltabstand Sr [mm]：
- 5 ± 10 %
- Arbeitsabstand [mm]：
- 0...4,05
准确性、偏差
- 校正系数：
- Stahl: 1 / Edelstahl: 1 / Messing: 1 / Aluminium: 1 / Kupfer: 1
- Hysterese [% von Sr]：
- 3...15
- Schaltpunktdrift [% von Sr]：
- -10...10
- 校正系数K=1：
- ja
环境条件
- Umgebungstemperatur [°C]：
- -25...70
- 保护类型：
- IP 68; ("Coolant")
批准和测试
- MTTF [Jahre]：
- 657
- 包含嵌入式软件：
- ja
- UL认证：
- Ta -25...70 °C
- Enclosure type Type 1
- Spannungsversorgung Limited Voltage/Current
- Zulassungsnummer UL A005
- File Nummer UL E174191
机械数据
- Gewicht [g]：
- 45,5
- 住房：
- Gewindebauform
- 安装类型：
- bündig einbaubar
- Abmessungen [mm]：
- M18 x 1 / L = 65
- 螺纹名称：
- M18 x 1
- 材料：
- Gehäuse: 1.4404 (Edelstahl / 316L); aktive Fläche: LCP weiß; LED-Fenster: PEI weiß; Befestigungsmuttern: Messing weißbronze-beschichtet
显示器和控件
- 陈列：
- Schaltzustand 4 x 90° LED, gelb
配件
- 交货范围：
- Befestigungsmuttern: 2
评论
- 包装单元：
- 1 Stück
电气连接
- 联系：
- Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
