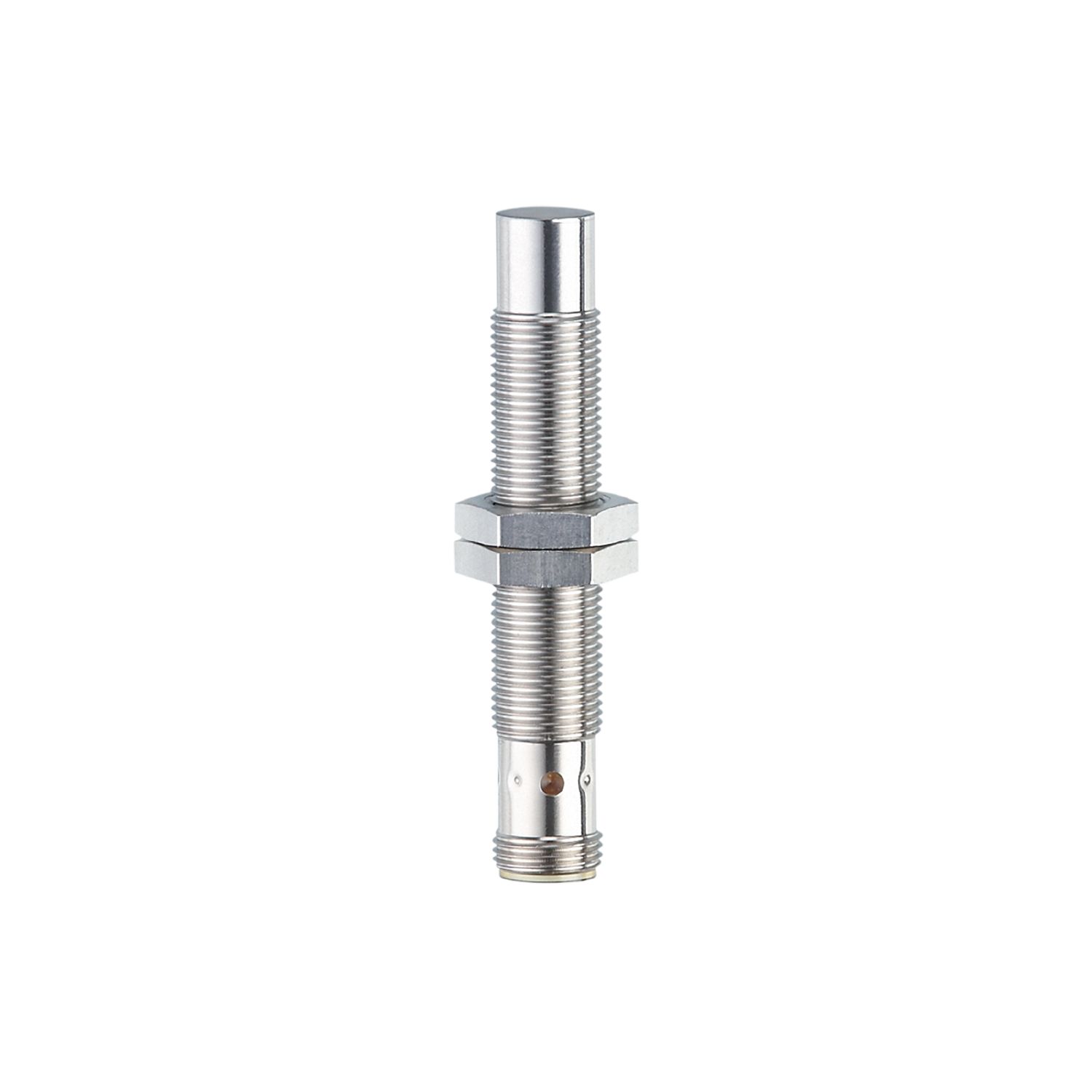

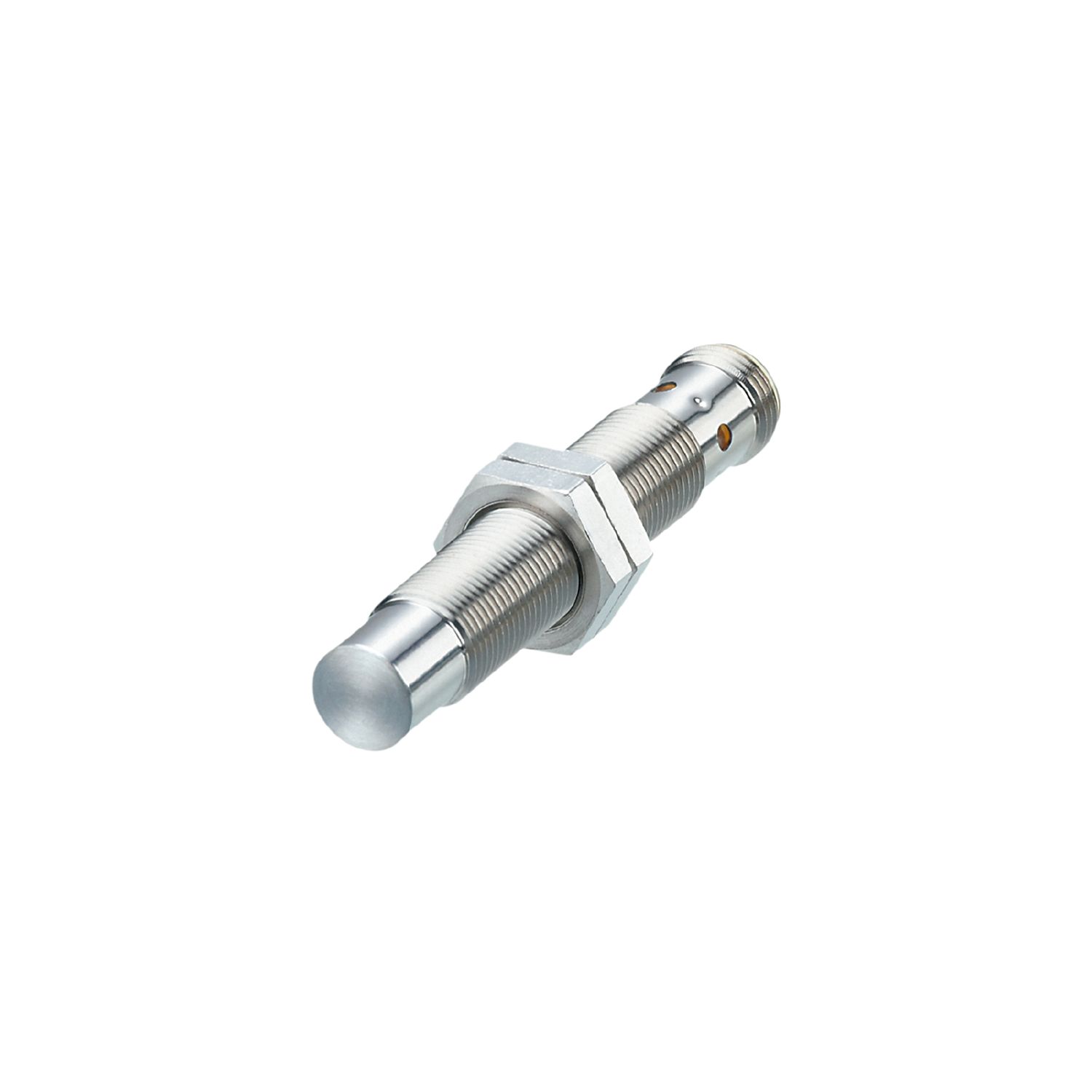

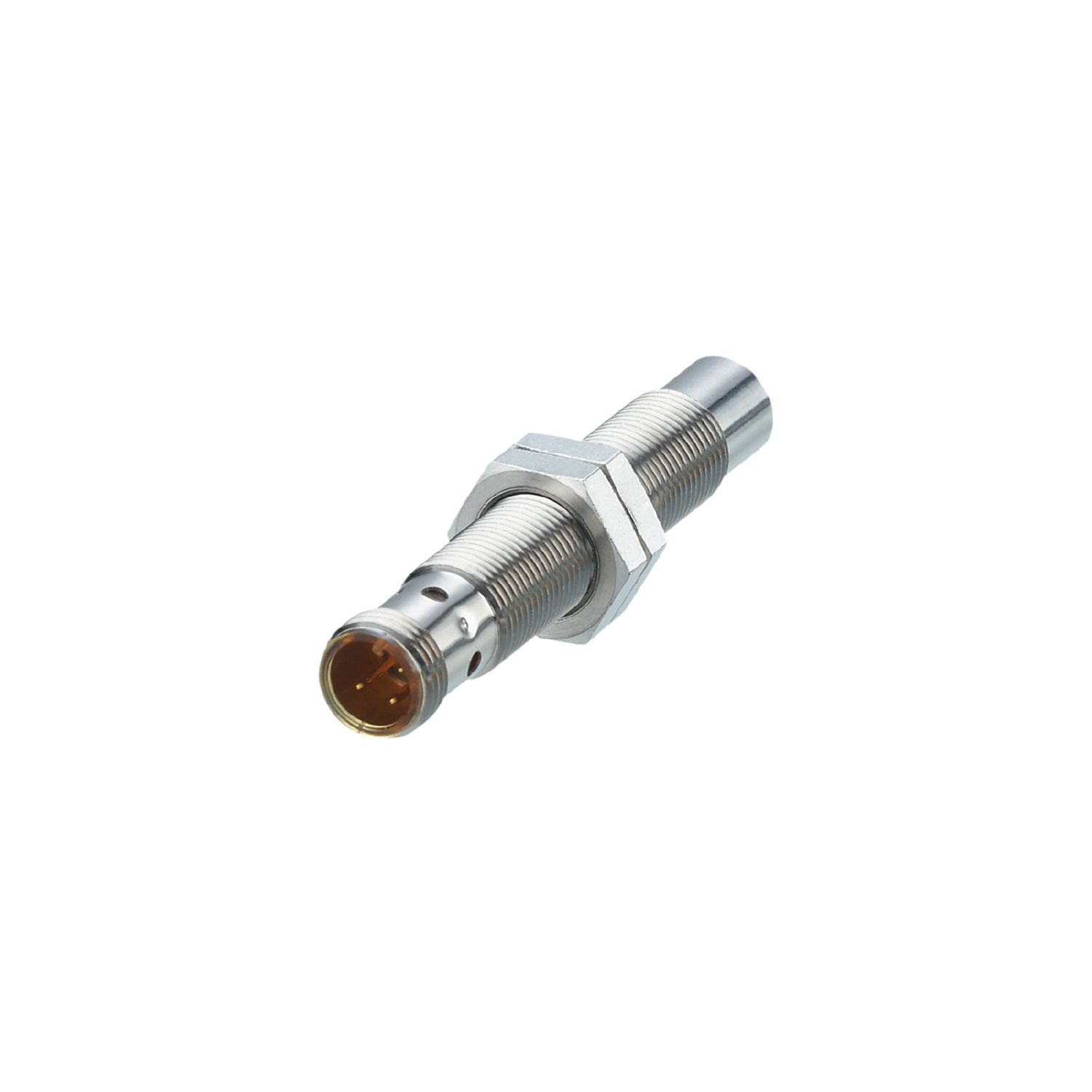

IFK3006-BPKG/AM/P/US104/3G/3D IF505A
IFK3006-BPKG/AM/P/US104/3G/3D IF505A基本信息
型号: IFK3006-BPKG/AM/P/US104/3G/3D
订货号: IF505A
参考面价： 88.60 EUR
- 用于危险区域的应用
- 由于具有活性金属表面，因此非常坚固
- 切换状态的清晰可见指示
- 高抗冲击和振动性
- 永久清晰的激光铭牌
IFK3006-BPKG/AM/P/US104/3G/3D IF505A基本属性
IFK3006-BPKG/AM/P/US104/3G/3D IF505A产品特点
- 电气版本：
- PNP
- 输出功能：
- Schließer
- 切换距离[mm]：
- 6
- 住房：
- Gewindebauform
- 尺寸[mm]：
- M12 x 1 / L = 70
IFK3006-BPKG/AM/P/US104/3G/3D IF505A应用领域
- 特殊功能：
- Vergoldete Kontakte; Erhöhter Schaltabstand; Ganzmetallgehäuse
- 抗压强度[bar]：
- 100
- 抗压强度注意事项：
- aktive Fläche
IFK3006-BPKG/AM/P/US104/3G/3D IF505A电气数据
- 工作电压[V]：
- 10...30 DC
- 电流消耗[mA]：
- < 25
- 防护等级：
- III
- 极性反接保护：
- ja
IFK3006-BPKG/AM/P/US104/3G/3D IF505A输出
- 电气版本：
- PNP
- 输出功能：
- Schließer
- 最大电压降开关输出DC[V]：
- 2,5
- 开关输出DC的恒流容量[mA]：
- 100
- 开关频率DC[Hz]：
- 500
- 短路保护：
- ja
- 耐过载：
- ja
IFK3006-BPKG/AM/P/US104/3G/3D IF505A覆盖范围
- 切换距离[mm]：
- 6
- 实际距离Sr[mm]：
- 6 ± 10 %
- 工作距离[mm]：
- 0...4,9
- 增加的切换距离：
- ja
IFK3006-BPKG/AM/P/US104/3G/3D IF505A准确性、偏差
- 校正系数：
- Stahl: 1 / Edelstahl: 1 / Messing: 0,9 / Aluminium: 0,8 / Kupfer: 0,6
- 磁滞[%Sr]：
- 1...20
- 偏移点漂移[%Sr]：
- -10...10
IFK3006-BPKG/AM/P/US104/3G/3D IF505A环境条件
- 环境温度°C：
- -40...60
- 保护类型：
- IP 67; (bei Anwendung außerhalb des Ex-Bereichs: IP 65, IP 67, IP 68, IP 69K)
IFK3006-BPKG/AM/P/US104/3G/3D IF505A批准和测试
- 授权：
- BVS 20 ATEX E 055 X; IECEx BVS 20.0042 X
- ATEX设备标记：
- II 3G Ex ec IIC T4 Gc
- ：
- II 3D Ex tc IIIC T95°C Dc
- EMC：
- EN 61000-4-2 ESD 4 kV CD / 8 kV AD
- EN 61000-4-3 HF gestrahlt 10 V/m
- EN 61000-4-4 Burst 2 kV
- EN 61000-4-6 HF leitungsgebunden 10 V
- EN 55011 Klasse B
- 抗冲击性：
- EN 60068-2-75 Ehc 1 J
- 抗振动性：
- EN 60068-2-6 Fc 20 g (10...3000 Hz) / 50 Frequenzzyklen, 1 Oktave/Minute, in 3 Achsen
- 抗冲击性：
- EN 60068-2-27 Ea 100 g 11 ms Halbsinus; je 3 Schocks in jede Richtung der 3 Koordinatenachsen
- 耐用的抗震性：
- EN 60068-2-27 Ea 40 g 6 ms; je 4000 Schocks in jede Richtung der 3 Koordinatenachsen
- 快速温度变化：
- EN 60068-2-14 Na TA = -40°C; TB = 85°C; t1 = 30 min; t2 = 10 s 50 Zyklen
- 盐雾试验：
- EN 60068-2-52 Kb Schärfegrad 5 (4 Prüfzyklen)
- MTTF[年]：
- 1355
IFK3006-BPKG/AM/P/US104/3G/3D IF505A机械数据
- 重量[g]：
- 64,866
- 住房：
- Gewindebauform
- 安装类型：
- nicht bündig einbaubar
- 尺寸[mm]：
- M12 x 1 / L = 70
- 螺纹名称：
- M12 x 1
- 材料：
- 1.4404 (Edelstahl / 316L); PEI; Befestigungsmuttern: Messing weißbronze-beschichtet
- 拧紧力矩[Nm]：
- 15
- 全金属外壳：
- ja
IFK3006-BPKG/AM/P/US104/3G/3D IF505A显示器和控件
- 陈列：
- Schaltzustand 4 x 90° LED, gelb
IFK3006-BPKG/AM/P/US104/3G/3D IF505A配件
- 交货范围：
- Befestigungsmuttern: 2
IFK3006-BPKG/AM/P/US104/3G/3D IF505A评论
- 评论：
- Zur Einhaltung der EMV-Daten:
- Sensor über Funktionserdung durch das Metallgehäuse an Potentialausgleich anschließen.
- 包装单元：
- 1 Stück
IFK3006-BPKG/AM/P/US104/3G/3D IF505A电气连接
- 联系：
- Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
