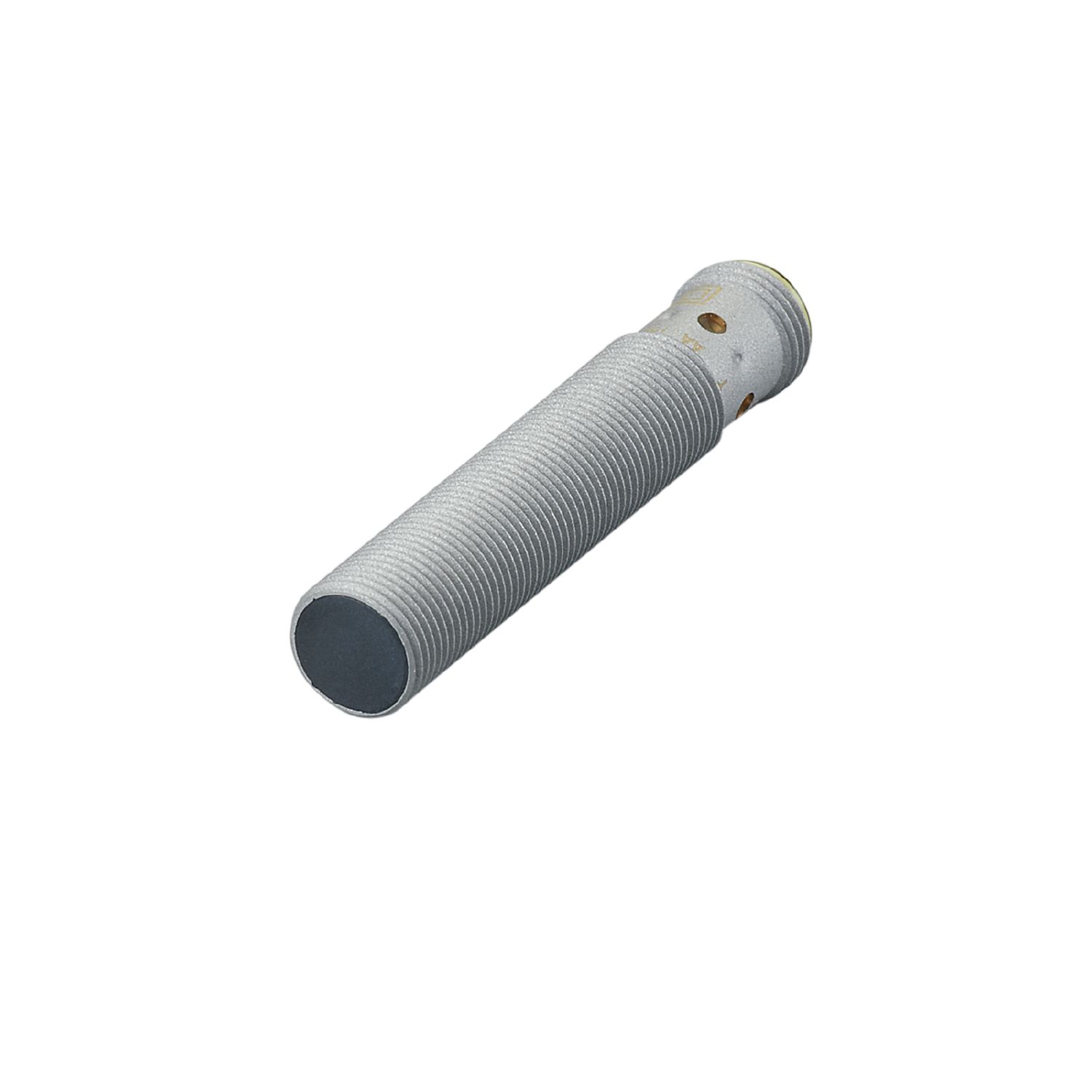

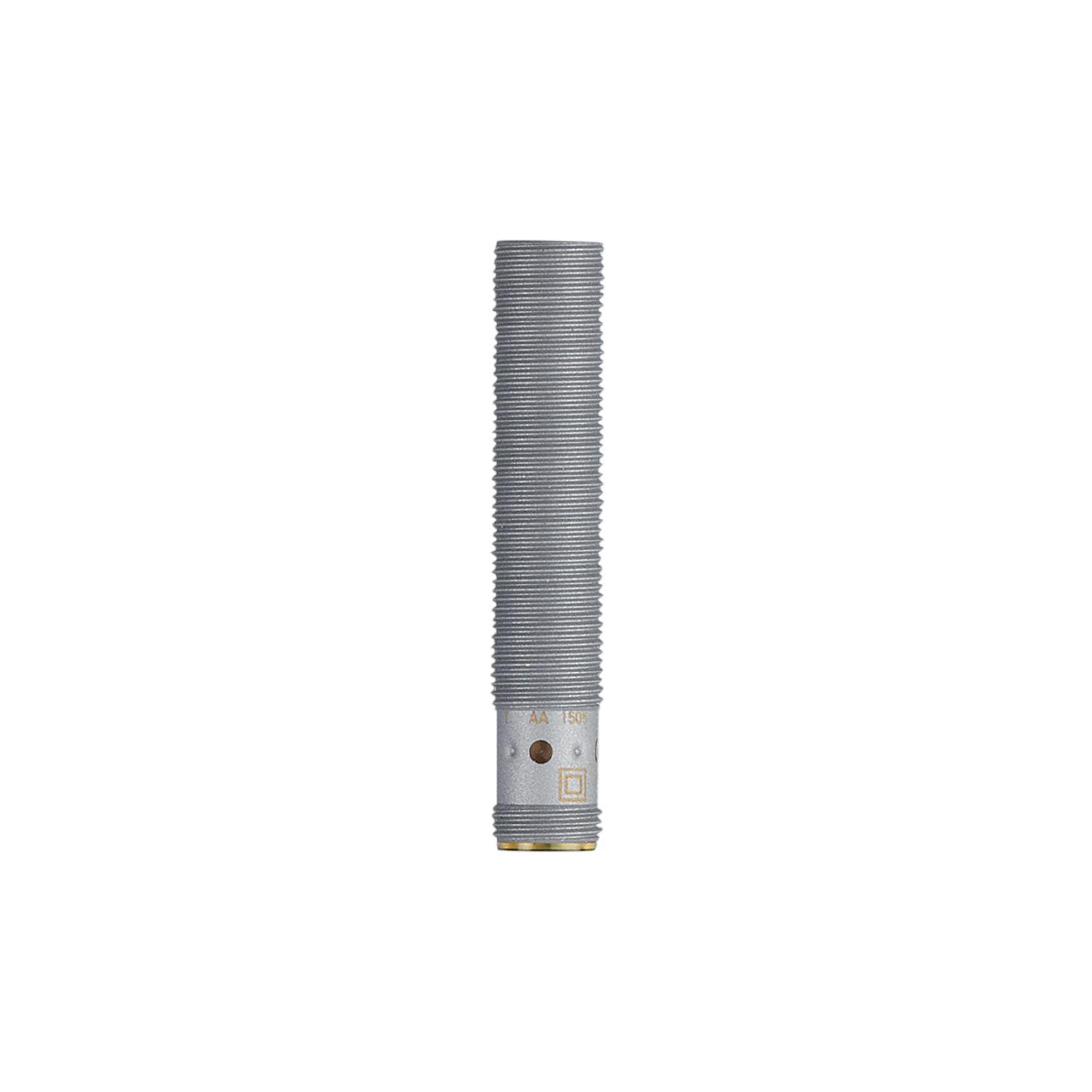

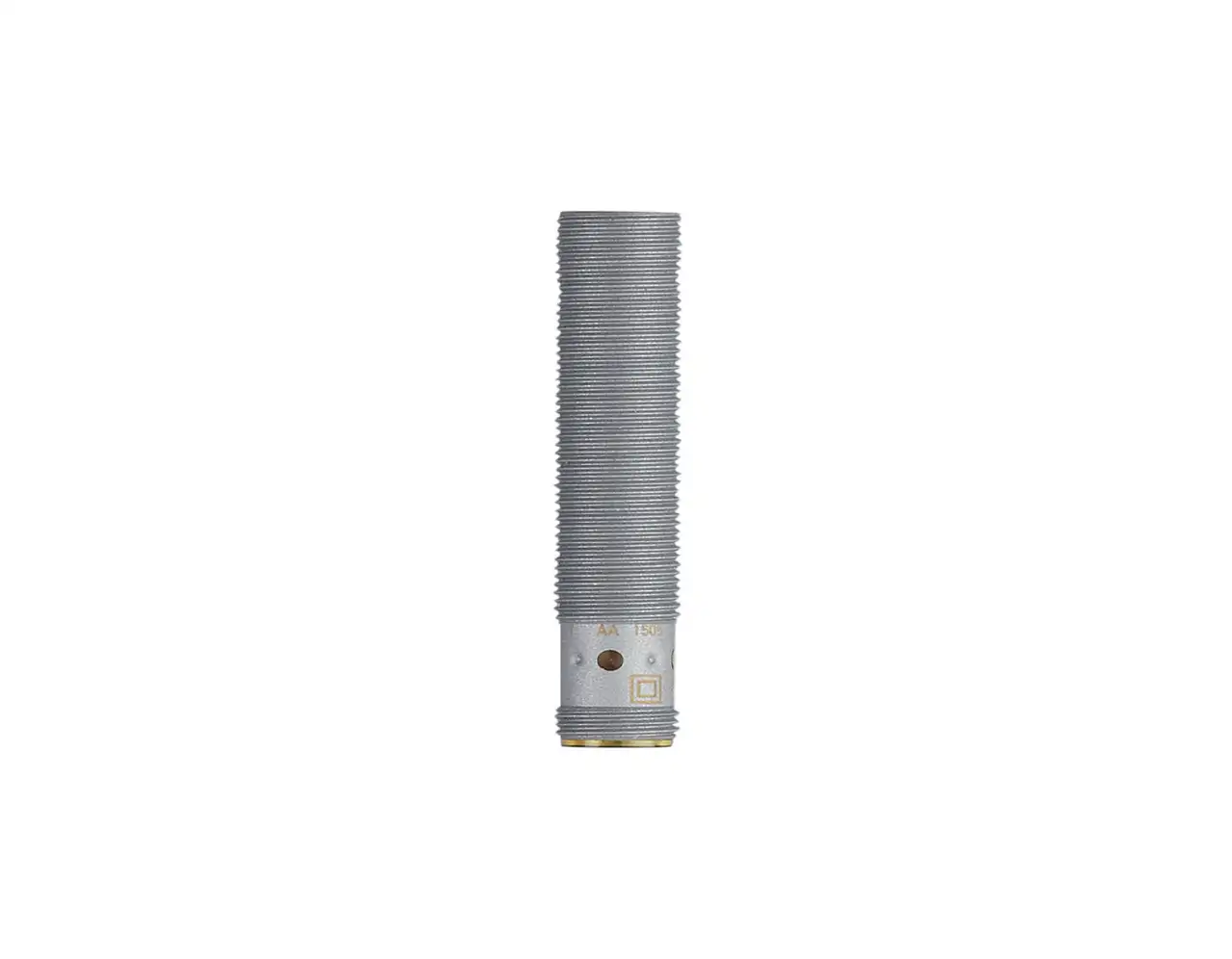

ifmIFK3004UBPKG/K1/SC/US-104 IFW204 感应传感器
基本信息
型号: IFK3004UBPKG/K1/SC/US-104
订货号: IFW204
参考面价： 51.90 EUR
- 焊接应用的耐磁场
- 高切换距离，实现高系统可用性
- 校正系数1：所有金属的开关距离相同
- 非常高的开关频率
基本属性
产品特点
- 电气版本：
- PNP
- 输出功能：
- Schließer
- Schaltabstand [mm]：
- 4
- 住房：
- Gewindebauform
- Abmessungen [mm]：
- M12 x 1 / L = 65
应用领域
- 特殊功能：
- Vergoldete Kontakte; Erhöhter Schaltabstand; Korrekturfaktor K=1; Magnetfeldfest
- 应用：
- Einsatz im Schweißbereich
- 耐磁场：
- ja
- Max. Magnetfeldfestigkeit [mT]：
- 300
电气数据
- Betriebsspannung [V]：
- 10...30 DC
- Stromaufnahme [mA]：
- < 20
- 防护等级：
- II
- 极性反接保护：
- ja
输出
- 电气版本：
- PNP
- 输出功能：
- Schließer
- Max. Spannungsabfall Schaltausgang DC [V]：
- 2,5
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]：
- 100
- Schaltfrequenz DC [Hz]：
- 2000
- 短路保护：
- ja
- 耐过载：
- ja
覆盖范围
- Schaltabstand [mm]：
- 4
- Realschaltabstand Sr [mm]：
- 4 ± 10 %
- Arbeitsabstand [mm]：
- 0...3,24
- 增加的切换距离：
- ja
准确性、偏差
- 校正系数：
- Stahl: 1 / Edelstahl: 1 / Messing: 1 / Aluminium: 1 / Kupfer: 1
- Hysterese [% von Sr]：
- 3...15
- Schaltpunktdrift [% von Sr]：
- -10...10
- 校正系数K=1：
- ja
环境条件
- Umgebungstemperatur [°C]：
- -40...85
- 保护类型：
- IP 65; IP 66; IP 67; IP 68; IP 69K
批准和测试
- EMC：
- EN 61000-4-2 ESD 4 kV CD / 8 kV AD
- EN 61000-4-3 HF gestrahlt 10 V/m
- EN 61000-4-4 Burst 2 kV
- EN 61000-4-6 HF leitungsgebunden 10 V
- EN 55011 Emission Klasse B
- MTTF [Jahre]：
- 466
- 包含嵌入式软件：
- ja
- UL认证：
- Ta -25...70 °C
- Enclosure type Type 1
- Spannungsversorgung Limited Voltage/Current
- Zulassungsnummer UL A005
- File Nummer UL E174191
机械数据
- Gewicht [g]：
- 29,3
- 住房：
- Gewindebauform
- 安装类型：
- bündig einbaubar
- Abmessungen [mm]：
- M12 x 1 / L = 65
- 螺纹名称：
- M12 x 1
- 材料：
- Messing antihaftbeschichtet; aktive Fläche: LCP schwarz; LED-Fenster: PEI; Befestigungsmuttern: Messing antihaftbeschichtet
显示器和控件
- 陈列：
- Schaltzustand 4 x LED, gelb
配件
- 交货范围：
- Befestigungsmuttern: 2
评论
- 包装单元：
- 1 Stück
电气连接
- 联系：
- Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
