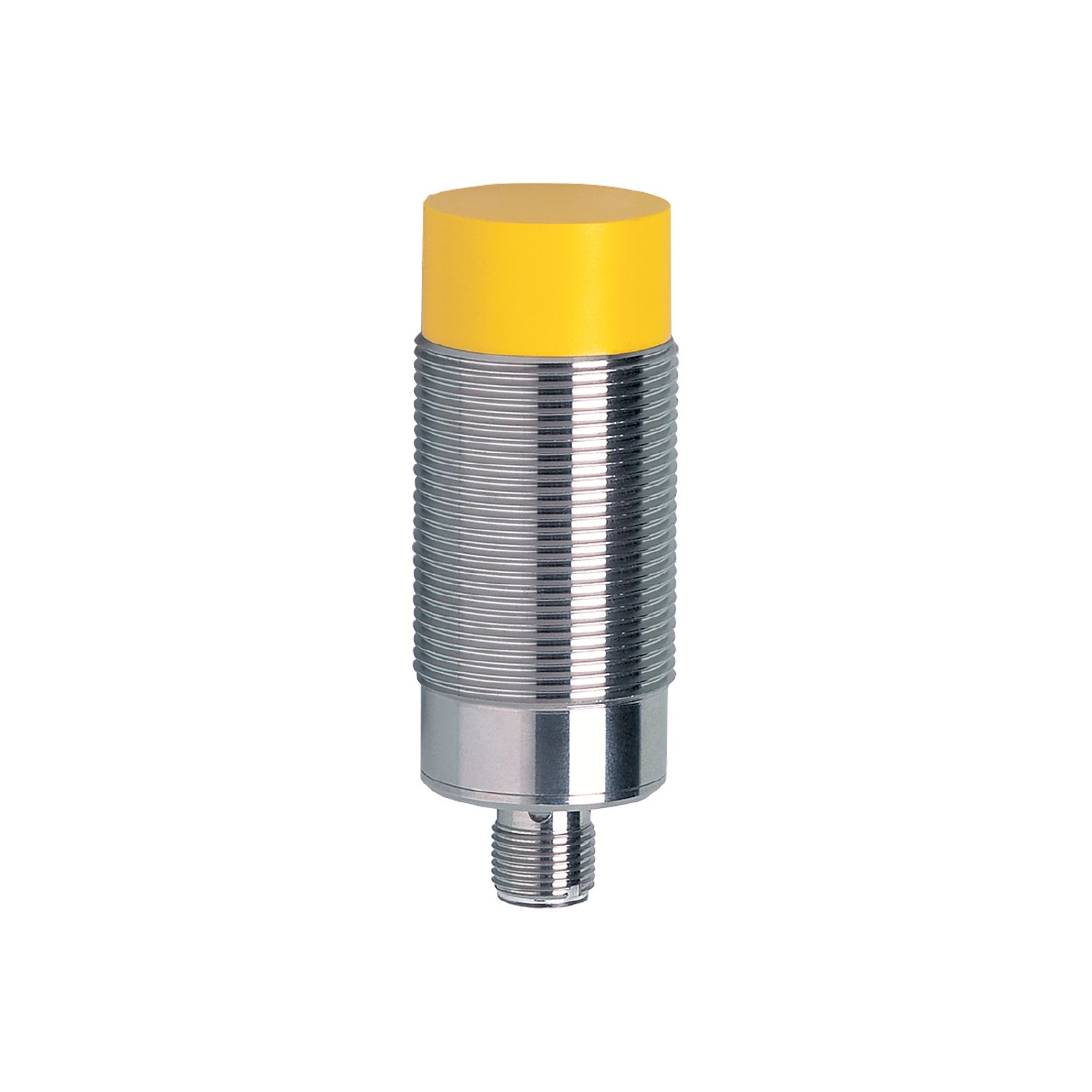

GIIA-4030-US/2OSSD/V4A GI701S
基本信息
型号: GIIA-4030-US/2OSSD/V4A
订货号: GI701S
参考面价： 263.10 EUR
- 确保机器安全
- 根据以下标准进行认证：EN 60947-5-3、IEC 61508和ISO 13849
- 不需要电子安全传感器专用执行机构
- 连接到安全PLC和安全评估单元
基本属性
产品特点
- 电气版本：
- PNP
- 输出功能：
- 2 x OSSD (A1 und A2)
- Freigabezone [mm]：
- 6...12
- 住房：
- Gewindebauform
- Abmessungen [mm]：
- M30 x 1,5 / L = 80
应用领域
- 特殊功能：
- Vergoldete Kontakte
- 操作模式：
- Dauerbetrieb (wartungsfrei)
- 安全相关功能：
- Sicherer Zustand bei Entdämpfung
- 应用：
- Industrielle Anwendung
电气数据
- Betriebsspannung [V]：
- 19,2...30 DC
- Bemessungsisolationsspannung [V]：
- 30
- Stromaufnahme [mA]：
- < 30
- 防护等级：
- III
- 极性反接保护：
- ja
- Max. Bereitschaftsverzögerungszeit [ms]：
- 5000
输出
- 电气版本：
- PNP
- 输出功能：
- 2 x OSSD (A1 und A2)
- Max. Spannungsabfall Schaltausgang DC [V]：
- 2,5; (100 mA)
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]：
- 100
- 输出特性：
- Interface Typ C Klasse 0
- 24 V时的输出电压：
- Kompatibel mit EN 61131-2 Eingänge Typ 1, 2, 3
- 短路保护：
- ja
- Max. kapazitive Last CL_max [nF]：
- 20
覆盖范围
- Freigabezone [mm]：
- 6...12
- Gesicherter Ausschaltabstand s(ar) [mm]：
- 30
响应时间
- Reaktionszeit auf Sicherheitsanforderung [ms]：
- 50
- Reaktionszeit bei Annäherung in die Freigabezone [ms]：
- 200
- Risikozeit (Fehlerreaktionszeit) [ms]：
- 100
环境条件
- 经营地点：
- Klasse C nach EN 60654-1 Wettergeschützter Einsatzort
- Umgebungstemperatur [°C]：
- -25...70
- 环境温度注意事项：
- Gebrauchsdauer ≤ 87600 h
- Umgebungstemperatur [°C]：
- 10...40
- 环境温度注意事项：
- Gebrauchsdauer ≤ 175200 h
- Temperaturänderungsrate [K/min]：
- 0,5
- Max. zulässige relative Luftfeuchtigkeit [%]：
- kurzzeitig: 5...95 %; dauerhaft: 5...70 %
- Luftdruck [kPa]：
- 80...106
- Max. Höhe über NN [m]：
- 2000
- 电离辐射：
- nicht zulässig
- 盐雾：
- nein
- 保护类型：
- IP 68; IP 69K
批准和测试
- EMC：
- IEC 60947-5-2
- IEC 60947-5-3
- EN 61000-4-2 ESD 6 kV CD / 8 kV AD
- EN 61000-4-3 HF gestrahlt 20 V/m
- EN 61000-4-4 Burst 2 kV
- EN 61000-4-6 HF leitungsgebunden 10 V
- EN 61000-4-8 30 A/m
- EN 55011 Klasse B
- 抗冲击性：
- IEC 60947-5-2
- 抗振动性：
- IEC 60947-5-2
安全参数
- 符合要求：
- ISO 13849-1: 2015 Kategorie 3, PL e
- IEC 61508 SIL 3
- IEC 62061 SIL 3
- Gebrauchsdauer TM (Mission Time) [h]：
- ≤ 175200
- Gebrauchsdauer TM (zusätzliche Angabe)：
- 20 Jahre
- PFH [1/h]：
- 1E-08
机械数据
- Gewicht [g]：
- 259,5
- 住房：
- Gewindebauform
- 安装类型：
- nicht bündig einbaubar
- Abmessungen [mm]：
- M30 x 1,5 / L = 80
- 螺纹名称：
- M30 x 1,5
- 材料：
- 1.4404 (Edelstahl / 316L); PBT
显示器和控件
- 陈列：
- Betrieb 1 x LED, grün
- Signal 1 x LED, gelb
配件
- 交货范围：
- Befestigungsmuttern: 2
评论
- 评论：
- Wenn nicht anders angegeben, beziehen sich alle Daten im gesamten Temperaturbereich auf eine Referenzmessplatte nach IEC 60947-5-2
- (FE360 = ST37K) 45x45x1 mm
- 包装单元：
- 1 Stück
电气连接
- 联系：
- Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
