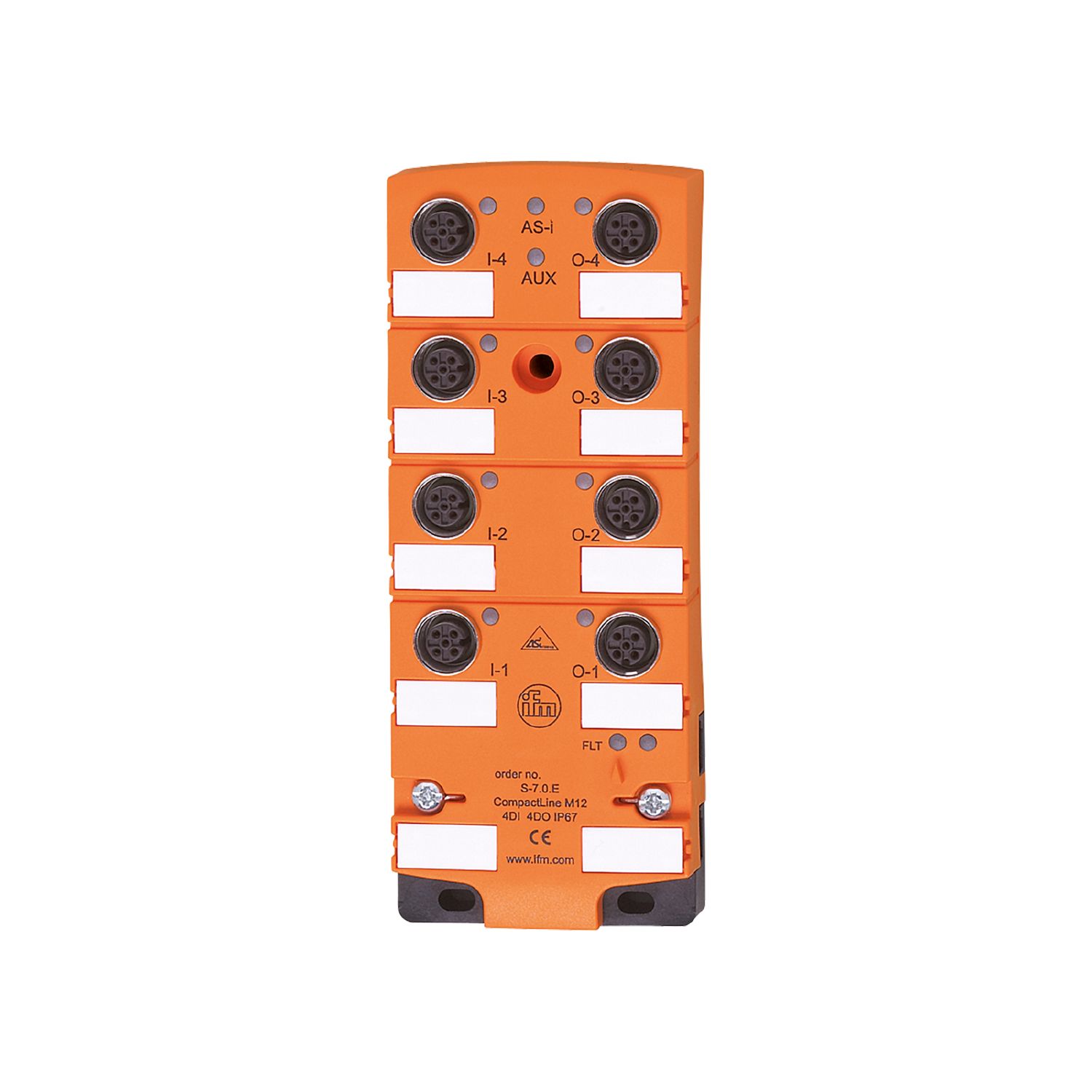

ifmCompactModule 4DI 4DO T M12 AC2412 AS接口模块CompactLine
基本信息
型号: CompactModule 4DI 4DO T M12
订货号: AC2412
参考面价： 244.90 EUR
- 易于安装和布线
- 全铸造，抗冲击和振动性能高
- 高度可见的明亮LED指示操作、功能和错误
- 对恶劣工业环境的要求提供高度保护
- 坚固的M12连接器，用于连接传感器和执行器
基本属性
长度：152 mm
宽度：60 mm
高度：27 mm
应用领域
- 应用：
- Feldmontage
电气数据
- Betriebsspannung [V]：
- 26,5...31,6 DC
- Max. Stromaufnahme aus AS-i [mA]：
- 250
- Strombelastbarkeit gesamt [A]：
- 4
- Zusätzliche Spannungsversorgung [V]：
- 10...30 DC; (AUX)
- Max. Stromaufnahme aus zusätzlicher Versorgung [mA]：
- 4000; (AUX)
- 看门狗集成：
- ja
输入/输出
- 输入和输出数量：
- Anzahl der digitalen Eingänge: 4; Anzahl der digitalen Ausgänge: 4
输入
- 数字输入数量：
- 4
- 输入电路数字输入：
- PNP; (Typ 2 gemäß IEC 61131-2)
- 输入传感器电源：
- AS-i
- Spannungsversorgung [V]：
- 20...30; (DC)
- Max. Strombelastbarkeit Eingänge gesamt [mA]：
- 200
- Eingangsstrombegrenzung [mA]：
- 15
- Eingangsstrom High [mA]：
- 6...10
- Eingangsstrom Low [mA]：
- 0...2
- Schaltpegel High [V]：
- > 11
- 短路电阻数字输入：
- ja
输出
- 数字输出数量：
- 4
- 循环：
- PNP
- Spannungsbereich DC [V]：
- 10...30; (AUX)
- Strombelastbarkeit je Ausgang [mA]：
- 2000; (Gebrauchskategorie DC-13 (Steuerung von Elektromagneten): 20 W (IEC 60947-5-1))
- Strombelastbarkeit Ausgänge gesamt [A]：
- 4
- 耐短路：
- ja
- 电去耦：
- ja
- 执行器输出电源：
- AUX
环境条件
- Umgebungstemperatur [°C]：
- -25...80
- Lagertemperatur [°C]：
- -20...80
- Max. zulässige relative Luftfeuchtigkeit [%]：
- 90; (nicht kondensierend)
- Max. Höhe über NN [m]：
- 2000
- 保护类型：
- IP 67; (bei Verwendung der Flachkabel E7400x / E7401x)
批准和测试
- EMC：
- EN 61000-6-2
- EN 62026-2
- EN 50581
- MTTF [Jahre]：
- 193
- UL认证：
- Spannungsversorgung Class 2
AS-i特性
- AS-i版本：
- 2.11; 3.0
- AS-i寻址：
- IR-Adressierung möglich
- 高级地址模式：
- nein
- AS-i主配置文件：
- M2; M3; M4
- AS-i配置文件：
- S-7.0.E
- AS-i E/A-Konfiguration [hex]：
- 7
- AS-i ID-Code [hex]：
- 0.E
- AS-i证书：
- 46001
- 数据位占用：
- Datenbit D0 D1 D2 D3
- Eingang 1 2 3 4
- Buchse I-1 I-2 I-3 I-4
- Pin 2+4 2+4 2+4 2+4
- Ausgang 1 2 3 4
- Buchse O-1 O-2 O-3 O-4
- Pin 4 4 4 4
机械数据
- Gewicht [g]：
- 376,5
- 安装方法：
- AS-i Flachkabel direkt kontaktierbar
- Abmessungen [mm]：
- 152 x 60 x 27
- 材料：
- PA; Buchse: Messing vernickelt; Gewindebuchsen im Unterteil: Messing vernickelt; O-Ring: FKM; Piercingkontakte: CuSn6 vernickelt und verzinnt
显示器和控件
- 陈列：
- Schaltzustand LED, gelb I1...I4, O1...O4
- Betrieb LED, grün AS-i, AUX
- Fehler LED, rot
电气连接
- 模块化连接：
- Flachkabel
配件
- 配件可选：
- Edelstahlhülse, zur Montage bei hoher mechanischer Beanspruchung, E70402
评论
- 评论：
- Keiner der folgenden Anschlüsse darf mit einem externen Potential verbunden werden:
- I-, I+, I1, I2, I3, I4
- Die Anschlüsse sind mit dem AS-i Kabel galvanisch verbunden.
- 包装单元：
- 1 Stück
电气连接和输出
- ：
- Steckverbindung: M12; Codierung: A
电气连接
- ：
- Steckverbindung: M12; Codierung: A
