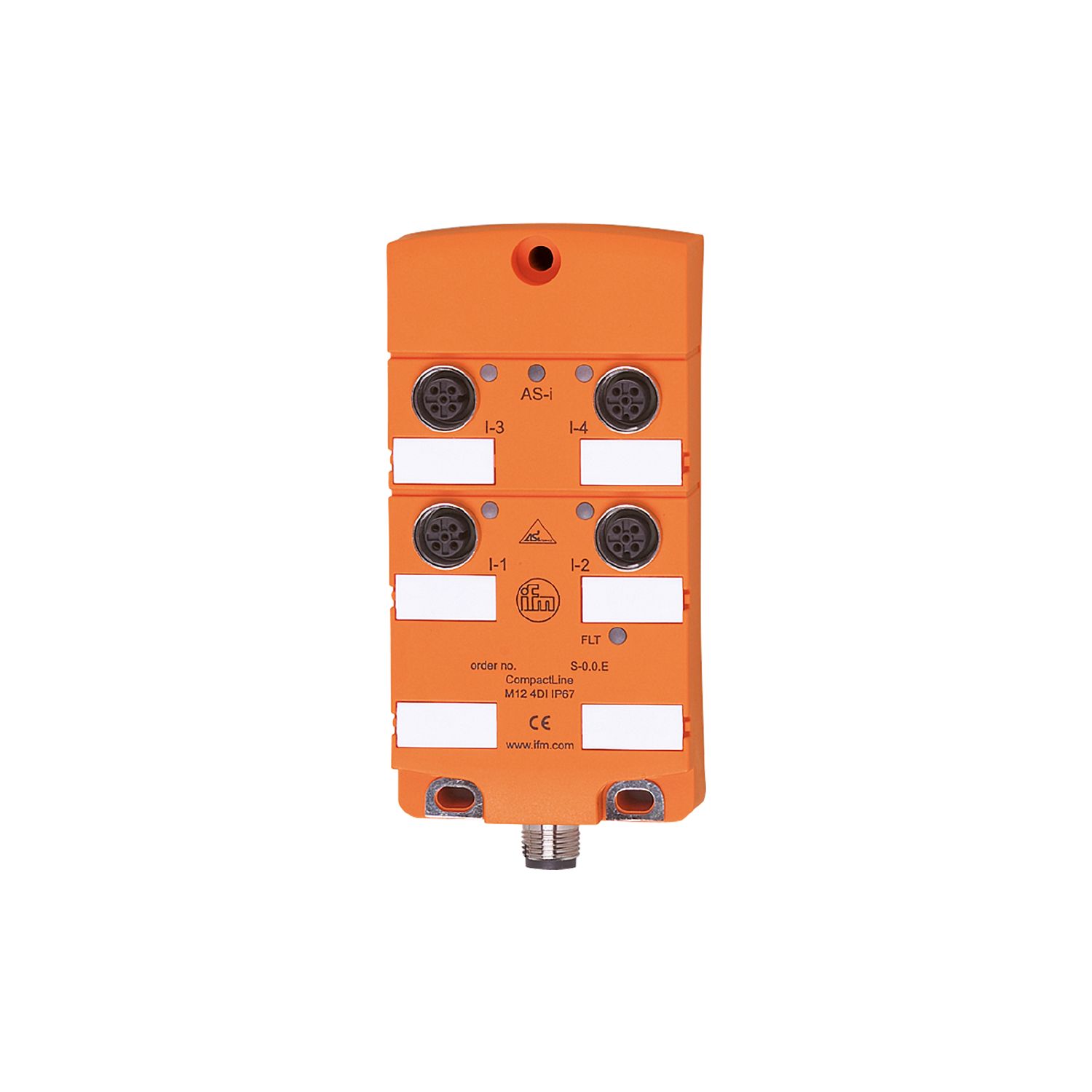

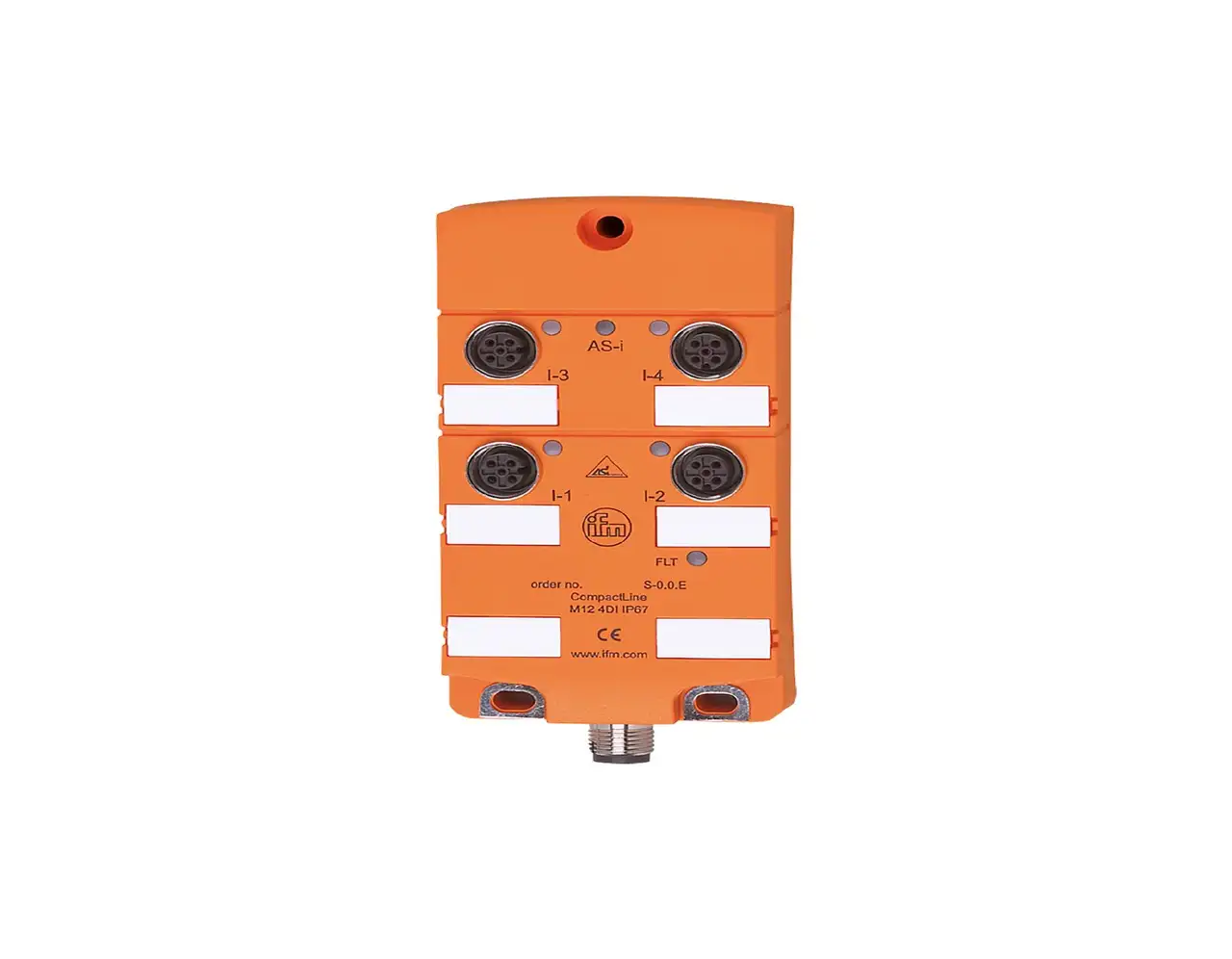

CompactLineM12 4DI M12 AC2464
CompactLineM12 4DI M12 AC2464基本信息
型号: CompactLineM12 4DI M12
订货号: AC2464
参考面价： 152.30 EUR
- 易于安装和布线
- 全铸造，抗冲击和振动性能高
- 高度可见的明亮LED指示操作、功能和错误
- 对恶劣工业环境的要求提供高度保护
- 坚固的M12连接器，用于连接传感器和执行器
CompactLineM12 4DI M12 AC2464基本属性
CompactLineM12 4DI M12 AC2464应用领域
- 应用：
- Feldmontage
CompactLineM12 4DI M12 AC2464电气数据
- 工作电压[V]：
- 26,5...31,6 DC
- AS-i的最大电流消耗[mA]：
- 250
CompactLineM12 4DI M12 AC2464输入/输出
- 输入和输出数量：
- Anzahl der digitalen Eingänge: 4
CompactLineM12 4DI M12 AC2464输入
- 数字输入数量：
- 4
- 输入电路数字输入：
- PNP; (Typ 2 gemäß IEC 61131-2)
- 输入传感器电源：
- AS-i
- 电源[V]：
- 20...30; (DC)
- 最大电流负载输入总计[mA]：
- 200
- 输入电流限制[mA]：
- 15
- 输入电流高[mA]：
- 6...10
- 输入电流低[mA]：
- 0...2
- 开关电平高[V]：
- > 11
- 短路电阻数字输入：
- ja
CompactLineM12 4DI M12 AC2464环境条件
- 环境温度°C：
- -25...80
- 储存温度[°C]：
- -25...80
- 最大允许相对湿度[%]：
- 90; (nicht kondensierend)
- NN以上的最大高度[m]：
- 2000
- 保护类型：
- IP 67; (bei Verwendung der Flachkabel E7400x / E7401x)
CompactLineM12 4DI M12 AC2464批准和测试
- EMC：
- EN 61000-6-2
- EN 62026-2
- EN 50581
- MTTF[年]：
- 382
- UL认证：
- Spannungsversorgung Class 2
CompactLineM12 4DI M12 AC2464AS-i特性
- AS-i版本：
- 2.11; 3.0
- AS-i寻址：
- IR-Adressierung möglich
- 高级地址模式：
- nein
- AS-i主配置文件：
- M2; M3; M4
- AS-i配置文件：
- S-0.0.E
- AS-i i/O配置[hex]：
- 0
- AS-i ID代码[hex]：
- 0.E
- AS-i证书：
- 40501
- 数据位占用：
- Datenbit D0 D1 D2 D3
- Eingang 1 2 3 4
- Buchse I-1 I-2 I-3 I-4
- Pin 2+4 2+4 2+4 2+4
CompactLineM12 4DI M12 AC2464机械数据
- 重量[g]：
- 301,5
- 住房：
- AS-i Spannung über M12-Stecker
- 材料：
- PA; Buchse: Messing vernickelt; O-Ring: FKM
CompactLineM12 4DI M12 AC2464显示器和控件
- 陈列：
- Schaltzustand LED, gelb I1...I4
- Betrieb LED, grün AS-i
- Fehler LED, rot
CompactLineM12 4DI M12 AC2464电气连接
- 模块化连接：
- M12
CompactLineM12 4DI M12 AC2464配件
- 配件可选：
- Edelstahlhülse, zur Montage bei hoher mechanischer Beanspruchung, E70402
CompactLineM12 4DI M12 AC2464评论
- 评论：
- Keiner der folgenden Anschlüsse darf mit einem externen Potential verbunden werden:
- I-, I+, I1, I2, I3, I4
- Die Anschlüsse sind mit dem AS-i Kabel galvanisch verbunden.
- 包装单元：
- 1 Stück
CompactLineM12 4DI M12 AC2464电气连接
- ：
- Steckverbindung: M12; Codierung: A
CompactLineM12 4DI M12 AC2464工艺连接处的电气连接
- ：
- Steckverbindung: M12; Codierung: A
