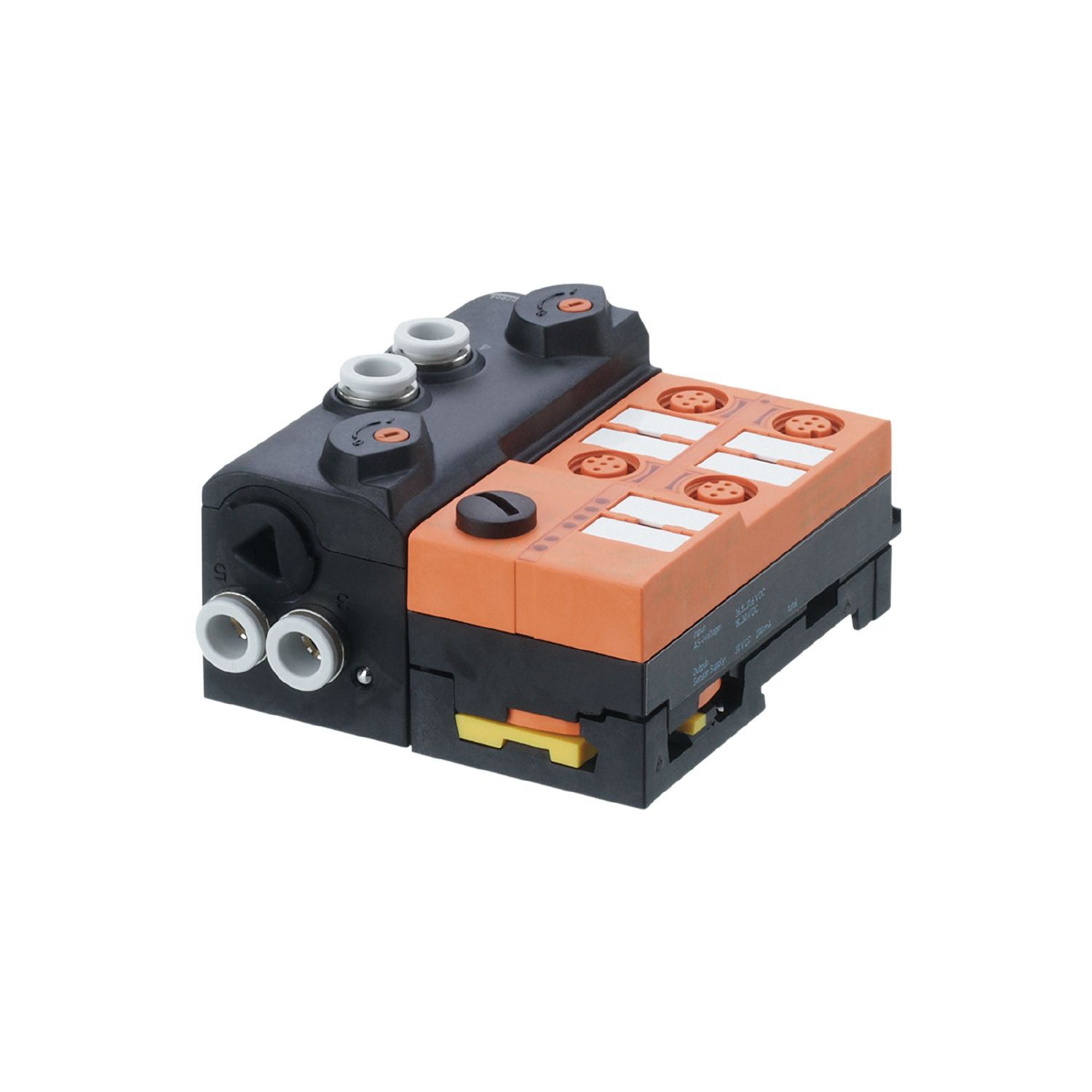

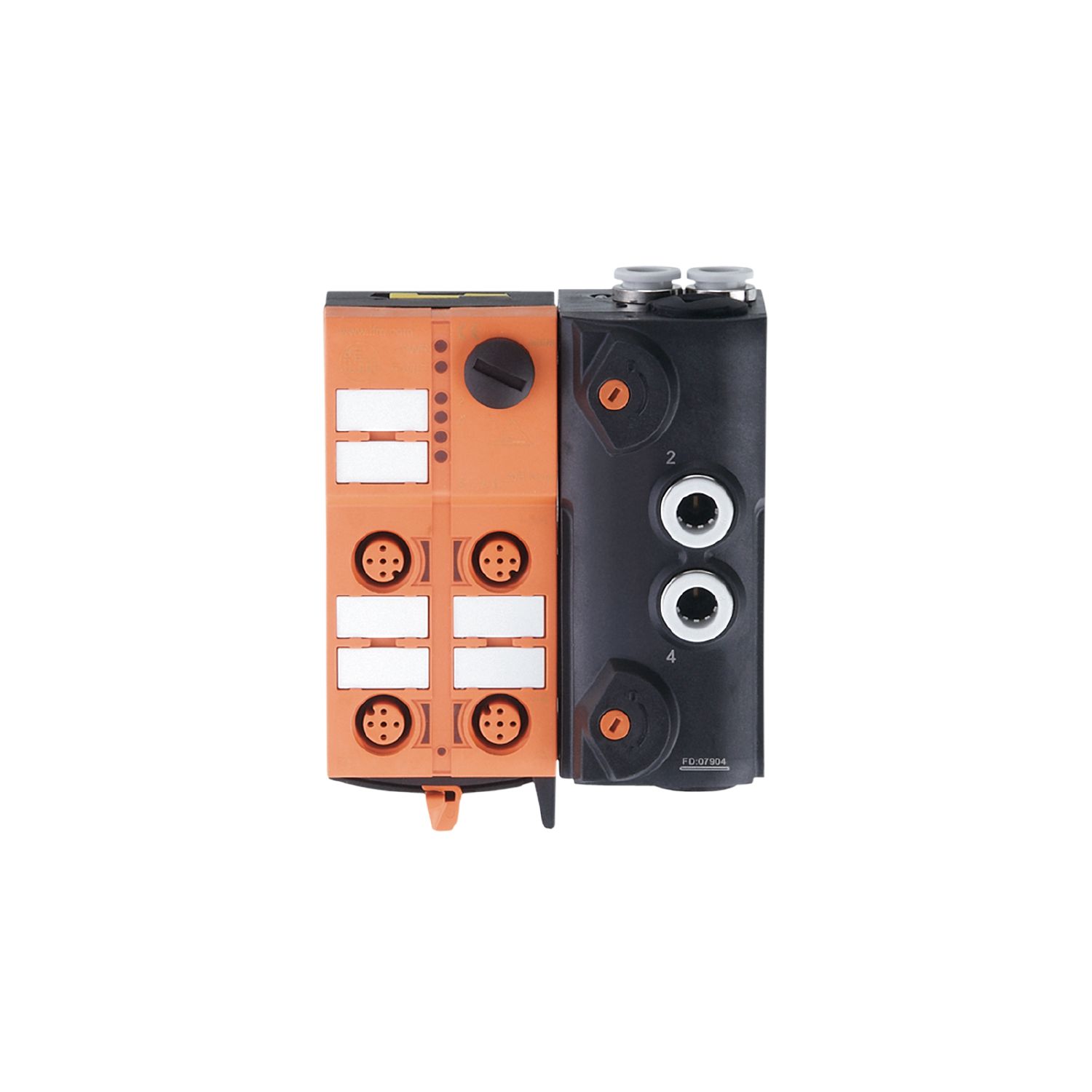

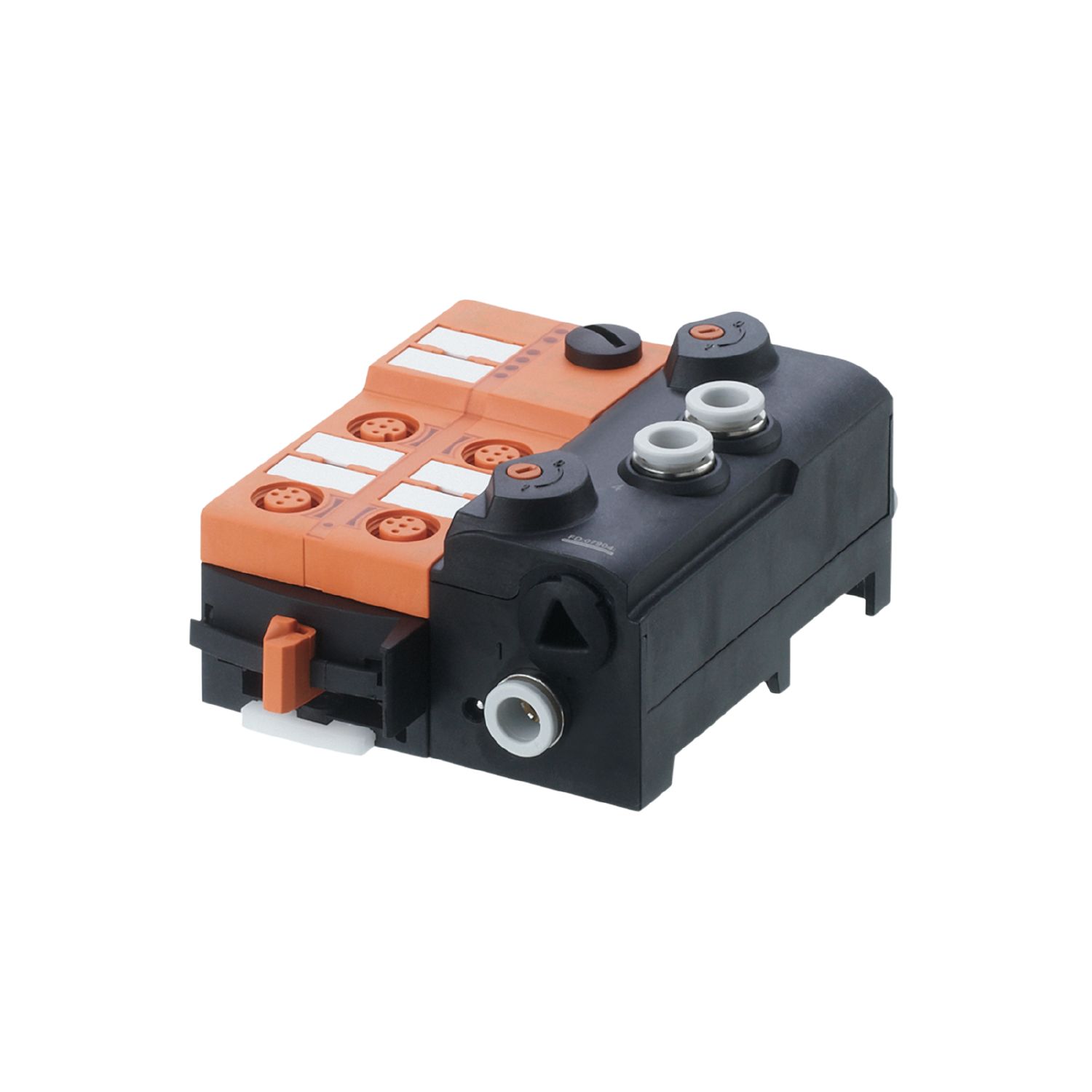

ifm AirBox 5/3 closed 4DI-Y AUX AC5271 采用快速安装技术的AS接口AirBox
型号: AirBox 5/3 closed 4DI-Y AUX
订货号: AC5271
参考面价： 378.20 EUR
- 用于气缸和回转驱动的分散控制
- AS-i输入/输出模块和电磁阀的组合
- 靠近执行机构使用，能效高
- 减少了安装和布线工作量
- 得益于快速组装技术，易于无工具组装和布线
ifm AirBox 5/3 closed 4DI-Y AUX AC5271 采用快速安装技术的AS接口AirBox 基本属性
净重：0.384 KG
ifm AirBox 5/3 closed 4DI-Y AUX AC5271 采用快速安装技术的AS接口AirBox 应用领域
- 应用：
- Feldmontage
- Mediumtemperatur [°C]：
- -10...50
ifm AirBox 5/3 closed 4DI-Y AUX AC5271 采用快速安装技术的AS接口AirBox 电气数据
- Betriebsspannung [V]：
- 26,5...31,6 DC
- Max. Stromaufnahme aus AS-i [mA]：
- 280
- Zusätzliche Spannungsversorgung [V]：
- 18...30 DC; (nach PELV)
- 附加电源：
- erforderlich
- Max. Stromaufnahme aus zusätzlicher Versorgung [mA]：
- 10
- 看门狗集成：
- ja
ifm AirBox 5/3 closed 4DI-Y AUX AC5271 采用快速安装技术的AS接口AirBox 输入/输出
- 输入和输出数量：
- Anzahl der digitalen Eingänge: 4; Anzahl der pneumatischen Ausgänge: 2
ifm AirBox 5/3 closed 4DI-Y AUX AC5271 采用快速安装技术的AS接口AirBox 输入
- 数字输入数量：
- 4
- 输入电路数字输入：
- PNP
- 输入传感器电源：
- AS-i
- Spannungsversorgung [V]：
- 20...30; (über Flachkabel)
- Max. Strombelastbarkeit Eingänge gesamt [mA]：
- 200
- Eingangsstrom High [mA]：
- 6...10
- Eingangsstrom Low [mA]：
- 0...2
- Schaltpegel High [V]：
- > 11
- 短路电阻数字输入：
- ja
ifm AirBox 5/3 closed 4DI-Y AUX AC5271 采用快速安装技术的AS接口AirBox 输出
- 气动输出数量：
- 2; (Versorgung: Externe 24 V Spannungseinspeisung)
- 执行器输出电源：
- AUX
ifm AirBox 5/3 closed 4DI-Y AUX AC5271 采用快速安装技术的AS接口AirBox 环境条件
- Umgebungstemperatur [°C]：
- -10...55
- 保护类型：
- IP 65; IP 67
ifm AirBox 5/3 closed 4DI-Y AUX AC5271 采用快速安装技术的AS接口AirBox 批准和测试
- EMC：
- EN 50295
- IEC 61000-6-2
- MTTF [Jahre]：
- 216
ifm AirBox 5/3 closed 4DI-Y AUX AC5271 采用快速安装技术的AS接口AirBox AS-i特性
- AS-i版本：
- 2.11; 3.0
- AS-i寻址：
- Adressierbuchse
- 高级地址模式：
- ja
- AS-i主配置文件：
- M2; M3; M4
- AS-i配置文件：
- S-7.A.E
- AS-i E/A-Konfiguration [hex]：
- 7
- AS-i ID-Code [hex]：
- A.E
- 数据位占用：
- Datenbit D0 D1 D2 D3
- Eingang 1 2 3 4
- Buchse I-1/2 I-1/2 I-2 I-3/4 I-3/4 I-4
- Pin 4 2 4 4 2 4
- Pneumatik-Ausgang 2 4 - -
ifm AirBox 5/3 closed 4DI-Y AUX AC5271 采用快速安装技术的AS接口AirBox 机械数据
- Gewicht [g]：
- 384
- 安装方法：
- Schnellmontage
- 材料：
- PA; POM; Piercingkontakte: CuSn6 vernickelt und verzinnt
- 气动系统：
- 1 x 5/3-Wege-Schieberventil (überschneidungsfrei); Mittelstellung gesperrt
- Arbeitsdruckbereich [bar]：
- 3...8
- Arbeitsdruckbereich [MPa]：
- 0,3...0,8
- Arbeitsdruckbereich [psi]：
- 43,5...116
- Luftmenge bei 6/5 bar [l/min]：
- 400
- 压缩空气稠度：
- ungeölte Druckluft Klasse 6-3-1; geölte Druckluft Klasse 6-3-4
- 手动操作：
- tastend oder drückend - drehend rastend
- 软管接头：
- 8 mm
- 排气管：
- Abluft durch Schlauchanschluss ableitbar
ifm AirBox 5/3 closed 4DI-Y AUX AC5271 采用快速安装技术的AS接口AirBox 显示器和控件
- 陈列：
- Betrieb LED, grün
- Fehler LED, rot
- Funktion LED, gelb
ifm AirBox 5/3 closed 4DI-Y AUX AC5271 采用快速安装技术的AS接口AirBox 电气连接
- 模块化连接：
- Flachkabel
ifm AirBox 5/3 closed 4DI-Y AUX AC5271 采用快速安装技术的AS接口AirBox 配件
- 交货范围：
- Unterteil
- 配件可选：
- Montageplatte:, E74999
- Modulunterteil:, E75000
- Verschlusskappe: M12, E73004
- Verschlussstopfen:, E75231
- Schalldämpfer:, E75232
- L-Steckanschluss:, E75228
- T-Steckanschluss:, E75227
ifm AirBox 5/3 closed 4DI-Y AUX AC5271 采用快速安装技术的AS接口AirBox 评论
- 评论：
- Bei nicht pneumatischem Betrieb Verschlussstopfen E75231 in die offenen Anschlüsse stecken.
- Eindringen von Schmutz und Staub vermeiden.
- Keiner der folgenden Anschlüsse darf mit einem externen Potential verbunden werden:
- L-, L+, I-1, I-2, I-3, I-4
- Die Anschlüsse sind mit dem AS-i Kabel galvanisch verbunden.
- Bitte beachten Sie die Hinweise zur Druckluft und zur EMV/ESD unter "Downloads"
- 包装单元：
- 1 Stück
ifm AirBox 5/3 closed 4DI-Y AUX AC5271 采用快速安装技术的AS接口AirBox 电气连接
- 联系：
- Schnellmontagetechnik für AS-i Flachkabel: ; Ausrichtung in drei Richtungen möglich
- 联系：
- Steckverbindung: M12
