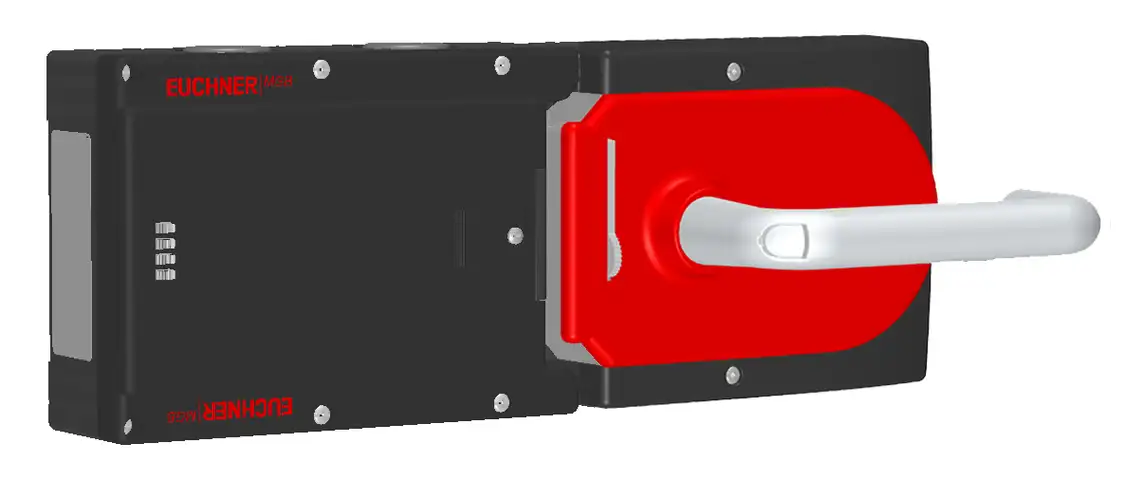

MGB-L1H-ARA-R 105782
MGB-L1H-ARA-R 105782基本信息
型号: MGB-L1H-ARA-R
订货号: 105782
锁定装置MGB-L1H-ARA。。。（通过弹簧力锁定）没有控制或显示元件
- 带安全壳监控的安全壳
- 可以与其他AR设备（如CES-AR和CET-AR）串联连接
- 带电缆入口
- Unicode
MGB-L1H-ARA-R 105782基本属性
净重：2.004 KG
MGB-L1H-ARA-R 105782机械值和环境
- 安装位置：
- Türanschlag DIN Rechts
- 保护类型：
- IP65
- 环境温度：
- -20 ... +55 °C
- 布料：
- 住房：
- Glasfaserverstärkter Kunststoff, Zinkdruckguss, vernickelt, Nichtrostender Stahl
MGB-L1H-ARA-R 105782混杂的
- 产品版本号：
- V3.0.0
MGB-L1H-ARA-R 105782操作和显示元件
- 占用时间表：
- L0
MGB-L1H-ARA-R 105782电气连接值
- 连接横截面：
- （刚性/柔性）：
- 0.13 ... 1.5 mm²
- （刚性/柔性），带符合DIN 46 228/1的电线端套：
- 0.25 ... 1.5 mm²
- （刚性/柔性），带套圈的电线端部套管，符合DIN 46 228/1：
- 0.25 ... 0.75 mm²
- 设计绝缘电压Ui：
- 30 V
- 设计抗震Uimp：
- 1.5 kV
- 差异时间：
- FO1A和FOB之间：
- max. 10 ms
- 使用类别：
- DC-13：
- 24V 200mA
- 根据EN 60947-5-3的风险时间：
- max. 350 ms
- 根据EN 60947-5-3的风险时间，每个附加设备的延长时间：
- max. 5 ms
- 防护等级：
- III
- 转发器编码：
- Unicode
- 污染程度（外部，根据EN 60947-1）：
- 3
- ：
- Magnetsteuereingang IMP1, IMP2, IMM
- 测试脉冲持续时间：
- max. 5 ms
- 测试脉冲间隔：
- min. 100 ms
- ：
- Meldeausgänge OD, OT, OL, OI
- 输出类型：
- Halbleiterausgänge, p-schaltend, kurzschlusssicher
- 输出电压：
- UA-2V ... UA V DC
- 输出电流：
- max. 50 mA
- ：
- Sicherheitsausgänge FO1A, FO1B
- 输出类型：
- Halbleiterausgänge, p-schaltend, kurzschlusssicher
- 输出电压：
- UFO1B低：
- 0 ... 1 V DC
- UFO1A/UFO1B偏高：
- UB-2V ... UB V DC
- 输出电流：
- 每个安全输出FO1A h FO1B：
- 1 ... 200 mA
- 测试脉冲持续时间：
- max. 1 ms
- 测试脉冲间隔：
- min. 100 ms
- ：
- Spannungsversorgung UA
- 工作电压DC：
- UA：
- 24 V DC -15% ... +10%
- 电流消耗：
- IUA：
- max. 375 mA
- ：
- Spannungsversorgung UB
- 工作电压DC：
- UB：
- 24 V DC -15% ... +10%
- 电流消耗：
- IUB：
- max. 80 mA
MGB-L1H-ARA-R 105782机械值和环境
- 连接类型：
- Kabeleinführungen M20x1,5
- 安装位置：
- beliebig
- 开关频率：
- 0.25 Hz
- 机械使用寿命：
- ：
- 1 x 10⁶
- 用作车门挡块和1焦耳冲击能量时：
- 0.1 x 10⁶
- 保护类型：
- IP65
- 环境温度：
- 在UB24VDC：
- -20 ... +55 °C
- 布料：
- 住房：
- Glasfaserverstärkter Kunststoff; Zinkdruckguss, vernickelt; Nichtrostender Stahl
- 锁紧力FZh：
- 2000 N
- 保留原则：
- Ruhestromprinzip
MGB-L1H-ARA-R 105782根据EN ISO 13849-1至EN IEC 62061的特性
- 使用寿命：
- 20 y
- ：
- Ansteuerung der Zuhaltung
- 类别：
- 4
- 性能水平：
- PL e
- PFHD：
- 2,8 x 10-9
- ：
- Überwachen der Zuhaltung und der Stellung der Schutzeinrichtung
- 类别：
- 4
- 性能水平：
- PL e
- PFHD：
- 3,7 x 10-9
MGB-L1H-ARA-R 105782混杂的
- 产品版本号：
- V4.0.0
