di-soric US 18 M 800 IU-B4 213063 超声波屏障/探头
型号: US 18 M 800 IU-B4
订货号: 213063
参考面价： 229.40 EUR
Der US-M18 ist die Standardvariante in kurzer Bauform, was diesen Sensor sehr kompakt macht. Er eignet sich für mittlere Reichweiten und kann schaltend oder messend betrieben werden. Dank dreier Modi und weiterer Einstellungen erfolgt das Teach-In ultra-leicht. IO-Link sorgt für eine konstante Überwachung der Gerätefunktionen und -parameter und bietet erweiterte Einstellmöglichkeiten.
- Der US-M18 ist die Standardvariante in kurzer Bauform, was diesen Sensor sehr kompakt macht. Er eignet sich für mittlere Reichweiten und kann schaltend oder messend betrieben werden. Dank dreier Modi und weiterer Einstellungen erfolgt das Teach-In ultra-leicht. IO-Link sorgt für eine konstante Überwachung der Gerätefunktionen und -parameter und bietet erweiterte Einstellmöglichkeiten.
di-soric US 18 M 800 IU-B4 213063 超声波屏障/探头 基本属性
净重：0.030 KG
长度：55 mm
di-soric US 18 M 800 IU-B4 213063 超声波屏障/探头 电气特性
- 工作电压：
- 18 … 30 V DC
- Leerlaufstrom (max.)：
- 40 mA (24 V DC)
- 极性反接保护：
- ja, bis auf Analogausgang PIN2
- 短路保护：
- Ja
- 绝缘应力电阻：
- 500 V

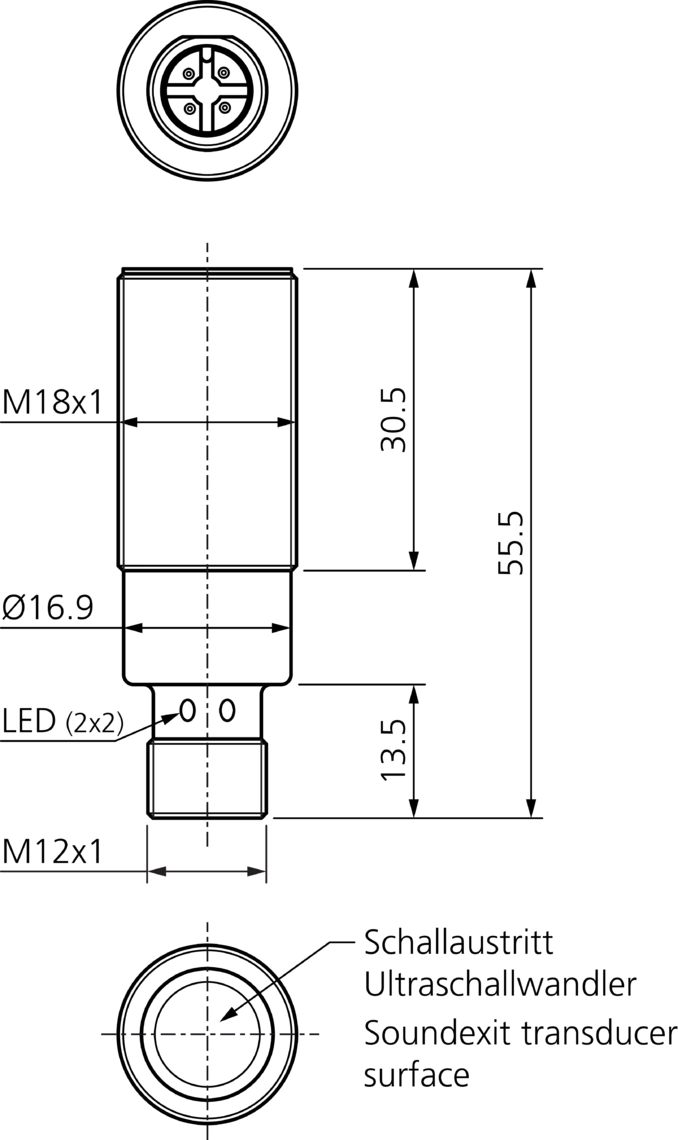

di-soric US 18 M 800 IU-B4 213063 超声波屏障/探头 机械特性
- 外壳尺寸：
- M18 x 55 mm
- 线：
- M18 x 1
- 外壳长度：
- 55 mm
- 广播退出：
- axial
- Montageabstand (Sensor zu Sensor)：
- 550 mm
- 外壳材料：
- Messing (vernickelt)
- 布料：
- Epoxidharz, PUR (Wandleroberfläche)
- 重量：
- 30 g
di-soric US 18 M 800 IU-B4 213063 超声波屏障/探头 认证、批准
- 防护等级：
- III, Betrieb an Schutzkleinspannung
- 授权：
- UL
di-soric US 18 M 800 IU-B4 213063 超声波屏障/探头 一般特征
- 工作原理：
- Ultraschalltaster, Ultraschallschranke
- 评价：
- digital, analog
- 设计：
- Gewinde
- 特殊功能：
- IO-Link
- 可并行操作：
- Ja
di-soric US 18 M 800 IU-B4 213063 超声波屏障/探头 功能
- 操作模式：
- Master-/Slave-Funktion (Synchronisations- oder Multiplexbetrieb)
- 交货范围：
- Sensor, 2 x Mutter M18
- 功能：
- Analog 0…10V / 4…20mA / 0… 20mA (Pin 2), Teach, Out 1, IO-Link, Multiplex, Synchronisation (PIN 4)
di-soric US 18 M 800 IU-B4 213063 超声波屏障/探头 输出、输入、接口
- 开关输出：
- Gegentakt, 150 mA, NO/NC, umschaltbar
- 最大开关电流：
- 150 mA
- Spannungsfall (max.)：
- 2 V
- 模拟输出：
- 0 … 10 V, 4 … 20 mA (0 ... 20 mA IO-Link)
- 界面：
- IO-Link (V1.1, COM2 (38,4 kBd), Smart Sensor Profile)
- 负载电阻：
- > 10 KΩ (0 … 10 V) / < 400 Ω (4 … 20 mA / 0 ... 20 mA)
di-soric US 18 M 800 IU-B4 213063 超声波屏障/探头 检测范围、测量范围、公差限值
- Nennschaltabstand (Sn)：
- 800 mm
- 范围：
- 80 … 800 mm
- 调整范围：
- 80 … 800 mm (Teach in)
- 决议：
- 1,0 mm (Eingestellter Messbereich/4095 (Analogausgang))
- 标准板：
- 200 x 200 mm
- Schalthysterese (max.)：
- 2 … 20 mm (über IO-Link einstellbar bis 20 mm)
- 再现性：
- < 1 mm
- 线性度误差：
- < 0,5 %
di-soric US 18 M 800 IU-B4 213063 超声波屏障/探头 显示、操作
- 灵敏度设置：
- Fernteach
- 陈列：
- LED 1x grün - Status, 1x gelb - Schaltausgang
di-soric US 18 M 800 IU-B4 213063 超声波屏障/探头 时间行为
- 测量频率：
- 100 Hz
- 超声波频率：
- 200 kHz
- 开关频率：
- < 5 Hz
- Bereitschaftsverzug (max.)：
- 300 ms
di-soric US 18 M 800 IU-B4 213063 超声波屏障/探头 环境条件
- 环境温度操作：
- -25 … +70 °C
- 温度漂移：
- 0,2 %/K (kompensiert)
- 内部温度漂移：
- < 1 %/Sn (kompensiert)
- 保护类型：
- IP 67
di-soric US 18 M 800 IU-B4 213063 超声波屏障/探头 电气连接
- 联系：
- Stecker, M12, 4-polig
di-soric US 18 M 800 IU-B4 213063 超声波屏障/探头 配件
- 连接电缆：
- VKHM … /4
