di-soric OGU 121/145 G3-T3 212817 叉式光栅
型号: OGU 121/145 G3-T3
订货号: 212817
参考面价： 320.00 EUR
带LED光源的OGU系列是叉式光栅中的标准配置。市场上最大的叉式光栅包括叉宽为5–250 mm的设备。OGU叉式光栅以优异的速度提供高分辨率和再现性。它们是使用电位计、示教或IO链接直观设置的。四种预设操作模式可实现对应用程序的理想适应，而IO Link在配置和诊断方面具有重要优势。
更多信息
- Die Serie OGU mit LED-Lichtquelle ist der Standard unter den Gabellichtschranken. Das größte Gabellichtschranken-Programm am Markt beinhaltet Geräte mit Gabelweiten von 5 bis 250 mm. Die Gabellichtschranken OGU bieten eine hohe Auflösung und Reproduzierbarkeit bei überragender Geschwindigkeit. Sie werden intuitiv mittels Potentiometer, Teach-In oder IO-Link eingestellt. Vier voreingestellte Betriebsmodi ermöglichen eine ideale Anpassung an die Anwendung, gleichzeitig bietet IO-Link wichtige Vorteile bei der Konfiguration und Diagnose.
- 更多信息
di-soric OGU 121/145 G3-T3 212817 叉式光栅 基本属性
长度：175 mm
宽度：12 mm
高度：144 mm
di-soric OGU 121/145 G3-T3 212817 叉式光栅 电气特性
- 工作电压：
- 10 … 30 V DC (Supply Class 2)
- Leerlaufstrom (max.)：
- 30 mA
- 绝缘应力电阻：
- 500 V

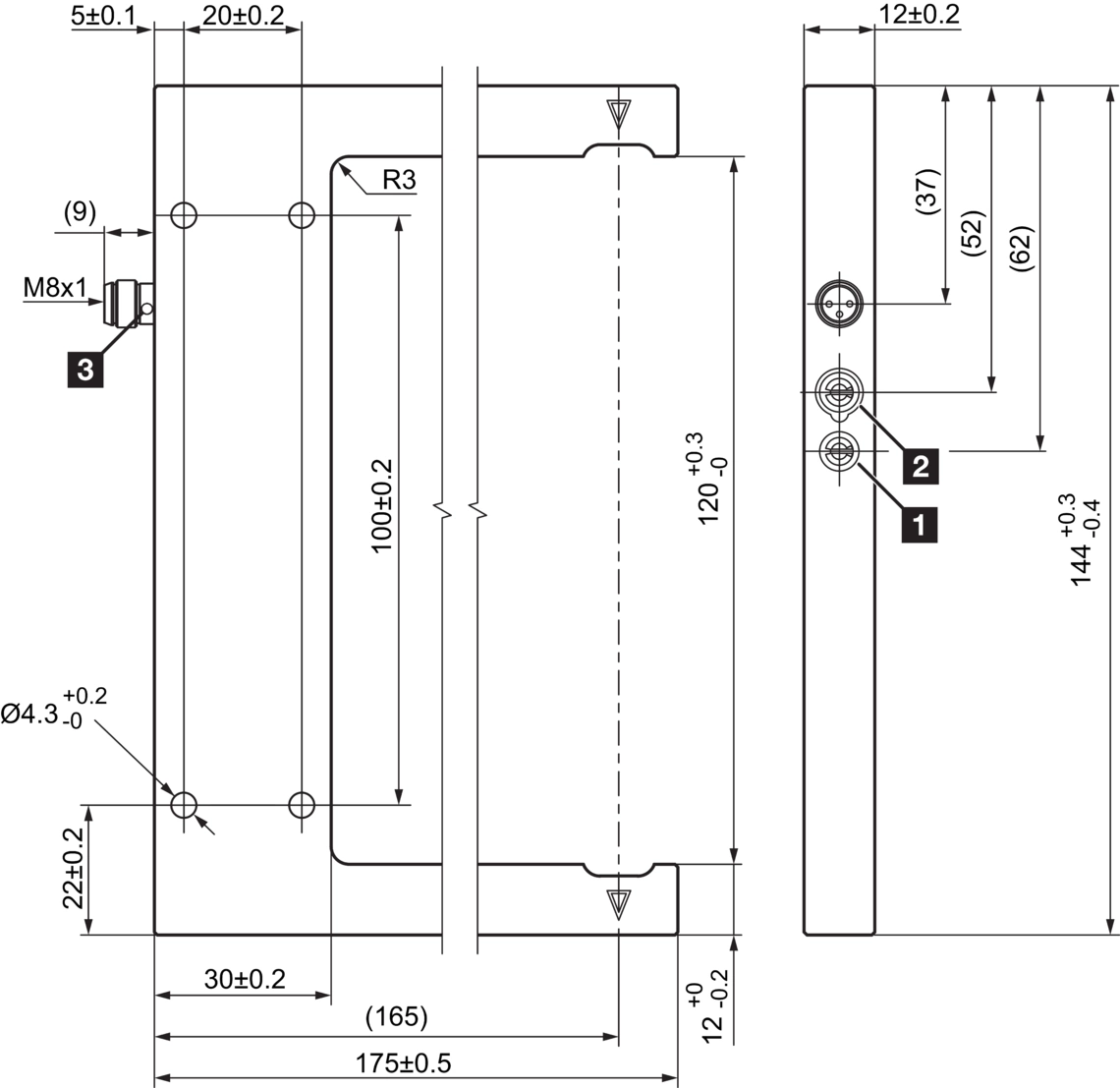

di-soric OGU 121/145 G3-T3 212817 叉式光栅 机械特性
- 货叉宽度：
- 120 mm
- 大腿内侧长度：
- 145 mm
- 外壳尺寸：
- 144 x 175 x 12 mm
- 外壳长度：
- 175 mm
- 外壳高度：
- 144 mm
- 外壳宽度：
- 12 mm
- 外壳材料：
- Aluminium (schwarz, eloxiert)
di-soric OGU 121/145 G3-T3 212817 叉式光栅 认证、批准
- 防护等级：
- III, Betrieb an Schutzkleinspannung
- 授权：
- UL
di-soric OGU 121/145 G3-T3 212817 叉式光栅 一般特征
- 工作原理：
- Optisch
- 评价：
- digital
- 设计：
- Gabel
di-soric OGU 121/145 G3-T3 212817 叉式光栅 功能
- 操作模式：
- STANDARD, HOCHAUFLÖSEND, LEISTUNG, GESCHWINDIGKEIT
di-soric OGU 121/145 G3-T3 212817 叉式光栅 输出、输入、接口
- 开关输出：
- Gegentakt, 100 mA, NO/NC, umschaltbar
- 界面：
- IO-Link (V1.1, COM2 38,4 kBd, Smart Sensor Profile)
di-soric OGU 121/145 G3-T3 212817 叉式光栅 光学数据
- 光源：
- LED
- 颜色：
- Rot
- 调制：
- getaktet
di-soric OGU 121/145 G3-T3 212817 叉式光栅 检测范围、测量范围、公差限值
- Auflösung (Werkseinstellung)：
- 0,5 mm (STANDARD)
- Reproduzierbarkeit (Werkseinstellung)：
- 0,02 mm (STANDARD)
- Auflösung (STANDARD)：
- 0,5 mm
- Reproduzierbarkeit (STANDARD)：
- 0,02 mm
- Auflösung (HOCHAUFLÖSEND)：
- 0,3 mm
- Reproduzierbarkeit (HOCHAUFLÖSEND)：
- 0,02 mm
- Auflösung (LEISTUNG)：
- 1,5 mm
- Reproduzierbarkeit (LEISTUNG)：
- 0,02 mm
- Auflösung (GESCHWINDIGKEIT)：
- 0,5 mm
- Reproduzierbarkeit (GESCHWINDIGKEIT)：
- 0,02 mm
di-soric OGU 121/145 G3-T3 212817 叉式光栅 显示、操作
- 灵敏度设置：
- Potentiometer oder IO-Link
di-soric OGU 121/145 G3-T3 212817 叉式光栅 时间行为
- Schaltfrequenz (Werkseinstellung)：
- 5000 Hz (STANDARD)
- Schaltfrequenz (STANDARD)：
- 5000 Hz
- Schaltfrequenz (HOCHAUFLÖSEND)：
- 1500 Hz
- Schaltfrequenz (LEISTUNG)：
- 250 Hz
- Schaltfrequenz (GESCHWINDIGKEIT)：
- 8000 Hz
di-soric OGU 121/145 G3-T3 212817 叉式光栅 环境条件
- 环境温度操作：
- -25 … +60 °C
- 保护类型：
- IP 67
di-soric OGU 121/145 G3-T3 212817 叉式光栅 电气连接
- 联系：
- Stecker, M8, 3-polig
di-soric OGU 121/145 G3-T3 212817 叉式光栅 配件
- 连接电缆：
- TK …
