OGU 005 G3-T3 212814
OGU 005 G3-T3 212814基本信息
型号: OGU 005 G3-T3
订货号: 212814
参考面价： 161.00 EUR
带LED光源的OGU系列是叉式光栅中的标准配置。市场上最大的叉式光栅包括叉宽为5–250 mm的设备。OGU叉式光栅以优异的速度提供高分辨率和再现性。它们是使用电位计、示教或IO链接直观设置的。四种预设操作模式可实现对应用程序的理想适应，而IO Link在配置和诊断方面具有重要优势。
更多信息
- OGU系列LED光源是叉式光栅的标准。市场上最大范围的叉式光栅包括叉宽为5-250mm的设备。OGU叉式光栅以极快的速度提供高分辨率和可重复性。使用电位计、示教或IO-Link直观地设置它们。四种预设操作模式可以理想地适应应用程序，而IO-Link在配置和诊断方面具有重要优势。
- 更多信息
OGU 005 G3-T3 212814基本属性
净重：0.030 KG
长度：45 mm
宽度：10 mm
高度：25 mm
OGU 005 G3-T3 212814电气特性
- 工作电压：
- 10 … 30 V DC (Supply Class 2)
- 怠速电流（最大）：
- 30 mA
- 绝缘应力电阻：
- 500 V

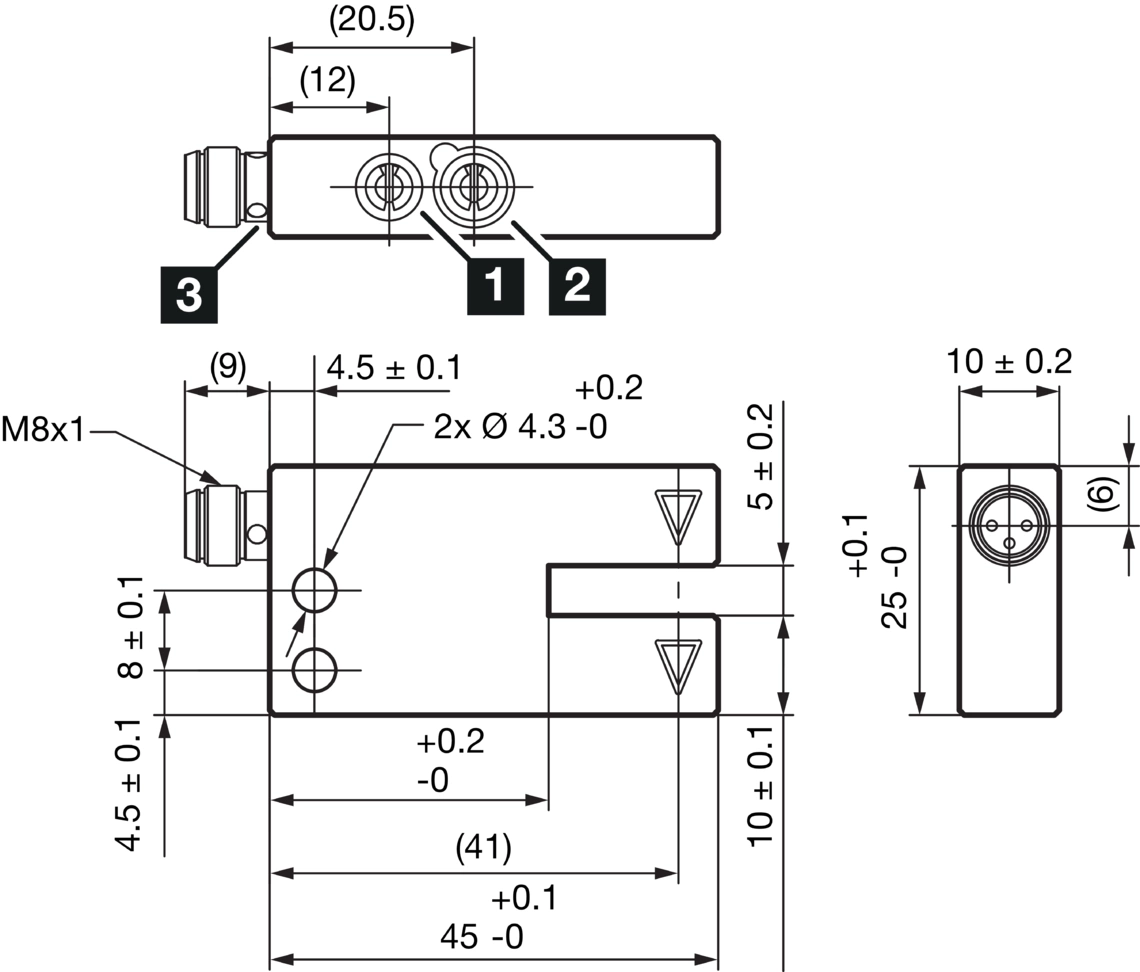

OGU 005 G3-T3 212814机械特性
- 货叉宽度：
- 5 mm
- 大腿内侧长度：
- 16,8 mm
- 外壳尺寸：
- 25 x 45 x 10 mm
- 外壳长度：
- 45 mm
- 外壳高度：
- 25 mm
- 外壳宽度：
- 10 mm
- 外壳材料：
- Aluminium (schwarz, lackiert)
OGU 005 G3-T3 212814认证、批准
- 防护等级：
- III, Betrieb an Schutzkleinspannung
- 授权：
- UL
OGU 005 G3-T3 212814一般特征
- 工作原理：
- Optisch
- 评价：
- digital
- 设计：
- Gabel
OGU 005 G3-T3 212814功能
- 操作模式：
- STANDARD, HOCHAUFLÖSEND, LEISTUNG, GESCHWINDIGKEIT
OGU 005 G3-T3 212814输出、输入、接口
- 开关输出：
- Gegentakt, 100 mA, NO/NC, umschaltbar
- 电压降（最大）：
- 1,5 V
- 界面：
- IO-Link (V1.1, COM2 (38,4 kBd), Smart Sensor Profile)
OGU 005 G3-T3 212814光学数据
- 光源：
- LED
- 颜色：
- Infrarot
- 外部灯光安全：
- 25 kLx
OGU 005 G3-T3 212814检测范围、测量范围、公差限值
- 分辨率（出厂设置）：
- 0,2 mm (STANDARD)
- 再现性（出厂设置）：
- 0,02 mm
- 分辨率（标准）：
- 0,2 mm
- 再现性（标准）：
- 0,02 mm
- 分辨率（高分辨率）：
- 0,1 mm
- 再现性（高溶液）：
- 0,02 mm
- 决议（性能）：
- 1 mm
- 再现性（性能）：
- 0,02 mm
- 分辨率（SPEED）：
- 0,2 mm
- 再现性（SPEED）：
- 0,02 mm
- 开关滞后（最大）：
- 100 µm
OGU 005 G3-T3 212814显示、操作
- 灵敏度设置：
- Potentiometer oder IO-Link
OGU 005 G3-T3 212814时间行为
- 开关频率（出厂设置）：
- 10000 Hz (STANDARD)
- 开关频率（标准）：
- 10000 Hz
- 开关频率（高解决方案）：
- 10000 Hz
- 开关频率（性能）：
- 250 Hz
- 开关频率（SPEED）：
- 14000 Hz
OGU 005 G3-T3 212814环境条件
- 环境温度操作：
- -25 … +60 °C
- 保护类型：
- IP 67
OGU 005 G3-T3 212814电气连接
- 联系：
- Stecker, M8, 3-polig
OGU 005 G3-T3 212814配件
- 连接电缆：
- TK …
