德国di-soric
di-soric LAT52-500IU-B5 212857 光学距离传感器
型号: LAT52-500IU-B5
订货号: 212857
参考面价： 570.00 EUR
Der LAT-52 Kompakt ist ein kompakter, universeller Abstandssensor mit Metallgehäuse für mittlere Abstände bis zu 500 mm. Er ist schnell und kommt bei Anwendungen im mm und Sub-mm-Bereich zum Einsatz. Der LAT-52 ist in 3 unterschiedlichen Messbereichen verfügbar. Die Variante mit dem Messbereich von 30 mm bis 80 mm verfügt über eine Auflösung von 0,01 mm. Der kleine Laser-Lichtfleck ermöglicht die Ermittlung geringer Abstandsänderungen. Der LAT-52 wird alternativ über die Tastatur oder IO-Link bedient, Laserklasse 1 gewährleistet volle Augensicherheit.
- Der LAT-52 Kompakt ist ein kompakter, universeller Abstandssensor mit Metallgehäuse für mittlere Abstände bis zu 500 mm. Er ist schnell und kommt bei Anwendungen im mm und Sub-mm-Bereich zum Einsatz. Der LAT-52 ist in 3 unterschiedlichen Messbereichen verfügbar. Die Variante mit dem Messbereich von 30 mm bis 80 mm verfügt über eine Auflösung von 0,01 mm. Der kleine Laser-Lichtfleck ermöglicht die Ermittlung geringer Abstandsänderungen. Der LAT-52 wird alternativ über die Tastatur oder IO-Link bedient, Laserklasse 1 gewährleistet volle Augensicherheit.
di-soric LAT52-500IU-B5 212857 光学距离传感器 基本属性
净重：0.102 KG
di-soric LAT52-500IU-B5 212857 光学距离传感器 电气特性
- 工作电压：
- 18 … 30 V DC (Supply Class 2)
- Leerlaufstrom (max.)：
- 60 mA
- 绝缘应力电阻：
- 500 V
di-soric LAT52-500IU-B5 212857 光学距离传感器 机械特性

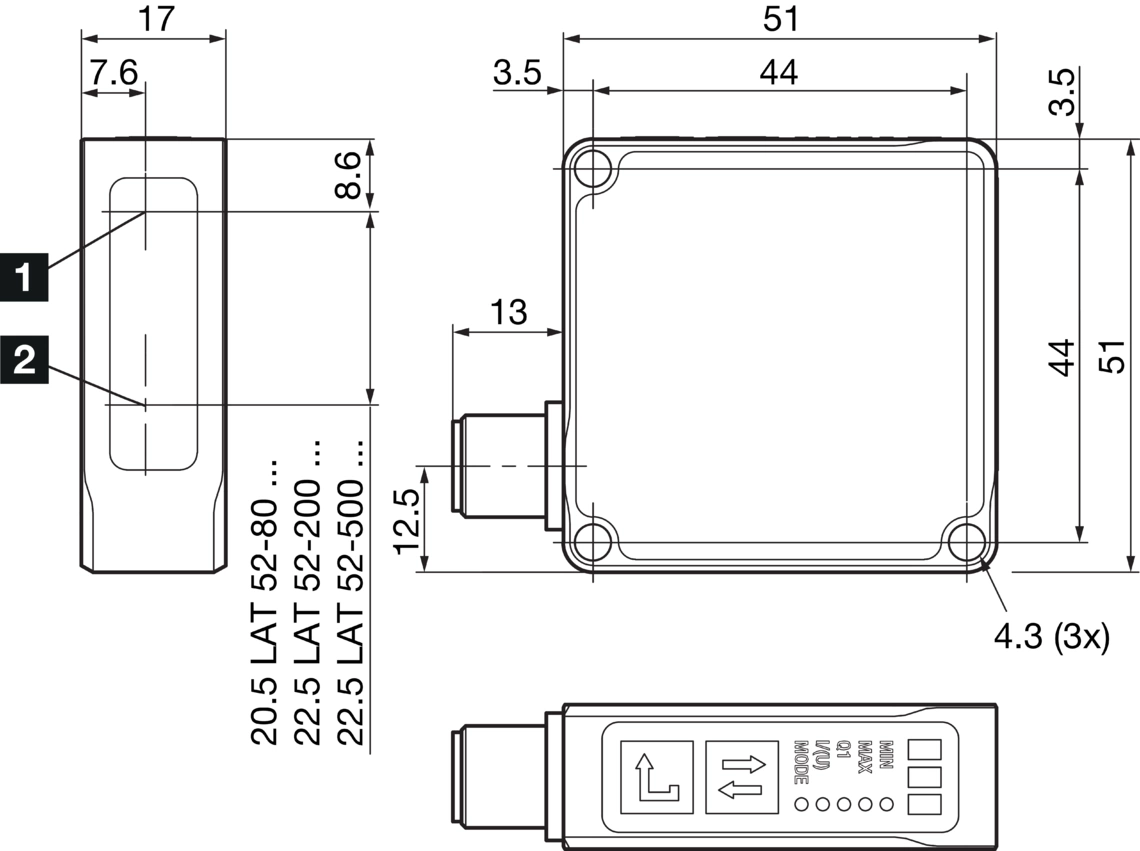

- 外壳尺寸：
- 51 x 51 x 17 mm
- 外壳材料：
- Zinkdruckguss (schwarz, pulverbeschichtet)
- 材质窗口：
- Kunststoff
- 重量：
- 102 g
di-soric LAT52-500IU-B5 212857 光学距离传感器 认证、批准
- 防护等级：
- III, Betrieb an Schutzkleinspannung
di-soric LAT52-500IU-B5 212857 光学距离传感器 一般特征
- 设计：
- Quader
di-soric LAT52-500IU-B5 212857 光学距离传感器 功能
- 操作模式：
- Standard: Allgemeine Anwendungen, Geschwindigkeit: Schnelle Messung (Messrate 1200 Hz), Leistung: Für dunkle Objekte
di-soric LAT52-500IU-B5 212857 光学距离传感器 输出、输入、接口
- 开关输出：
- Gegentakt (1x), 100 mA, NO/NC
- Spannungsfall (max.)：
- 2 V
- 模拟输出：
- 0 … 10 V, 4 … 20 mA
- 界面：
- IO-Link V1.1, COM2
- Smart Sensor Profile
di-soric LAT52-500IU-B5 212857 光学距离传感器 光学数据
- 光源：
- Laser
- 激光等级：
- CLASS 1 LASER PRODUCT, 1 (IEC 60825-1:2014 / EN 60825-1:2014)
- 颜色：
- Rot
- 波长：
- 650 nm (Pp < 0.65 mW t = 4 µs)
- 光点大小：
- Ø 1,0 mm
di-soric LAT52-500IU-B5 212857 光学距离传感器 检测范围、测量范围、公差限值
- 测量范围：
- 50 … 500 mm (6 ... 90 % Remission)
- 测量范围1：
- 50 … 300 mm (6 ... 90 % Remission)
- 测量范围2：
- 300 … 500 mm (6 ... 90 % Remission)
- 决议：
- 0,3 … 0,50 mm (0,3 mm bei 50 ... 300 mm, Modus: Standard, Mittelwert 16, 0,5 mm bei 300 ... 500 mm, Modus: Standard, Mittelwert 16)
- 再现性：
- 0,5 … 1 mm
- 再现性：
- 0,5 mm bei 50 ... 300 mm, Modus: Standard, Mittelwert 16, 1,0 mm bei 300 ... 500 mm, Modus: Standard, Mittelwert 16
- 线性度误差：
- 0,22 % … 2 mm (± 1 mm bei 50 ... 300 mm, Modus: Standard, Mittelwert 16, ± 2 mm bei 300 ... 500 mm, Modus: Standard, Mittelwert 16)
di-soric LAT52-500IU-B5 212857 光学距离传感器 显示、操作
- 灵敏度设置：
- Tastatur
- 陈列：
- LED grün - Status, gelb - Schaltausgang, rot - Signal schwach
di-soric LAT52-500IU-B5 212857 光学距离传感器 时间行为
- 测量频率：
- 500 Hz, (max. 1200 Hz im Sensormodus Speed ohne Filter)
- Bereitschaftsverzug (max.)：
- 300 ms
di-soric LAT52-500IU-B5 212857 光学距离传感器 环境条件
- 冲击/振动载荷：
- 30 g, 10 … 55 Hz / 0,5 mm
- 环境温度操作：
- 0 … +50 °C
- 温度漂移：
- 0,04 %/K
- 保护类型：
- IP 67

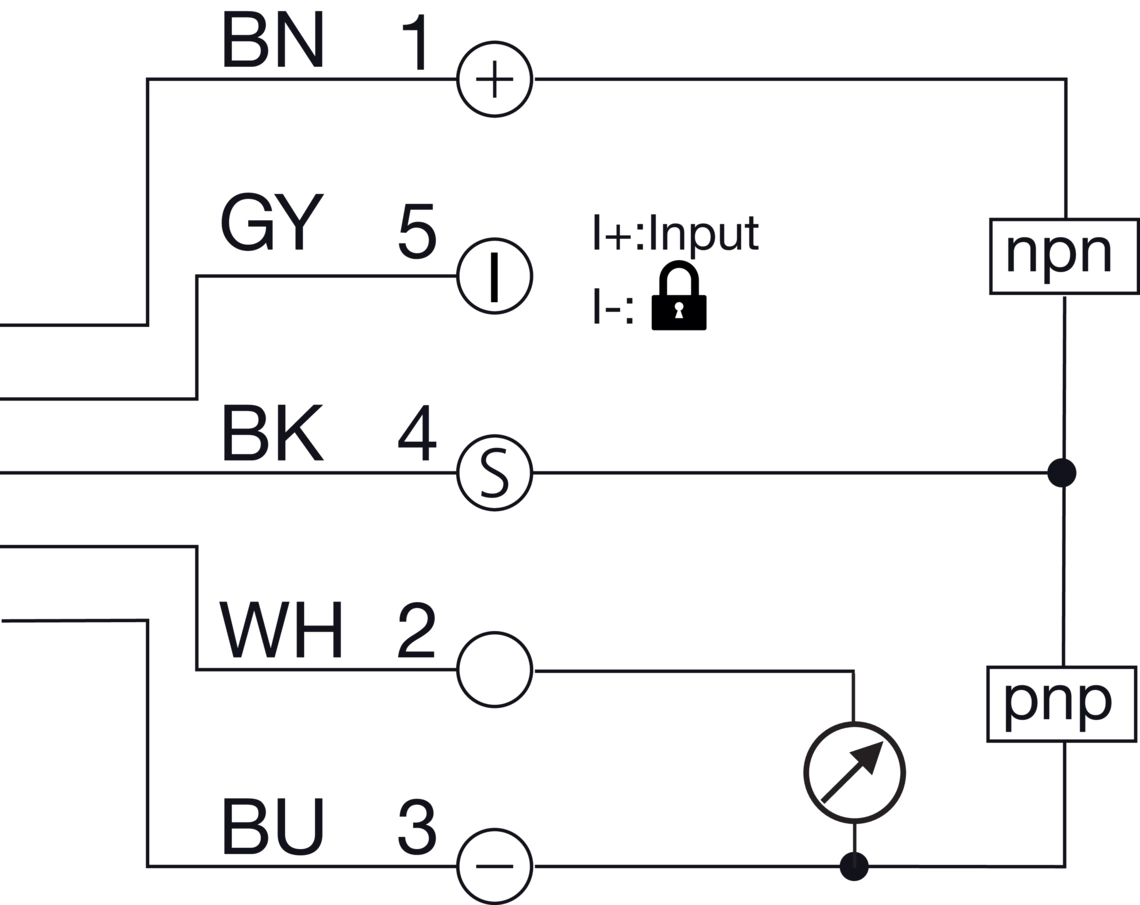

di-soric LAT52-500IU-B5 212857 光学距离传感器 电气连接
- 联系：
- Stecker, M12, 5-polig
di-soric LAT52-500IU-B5 212857 光学距离传感器 配件
- 连接电缆：
- VK … /5
