S202-K16 2CDS252001R0467
S202-K16 2CDS252001R0467基本信息
型号: S202-K16
订货号: 2CDS252001R0467

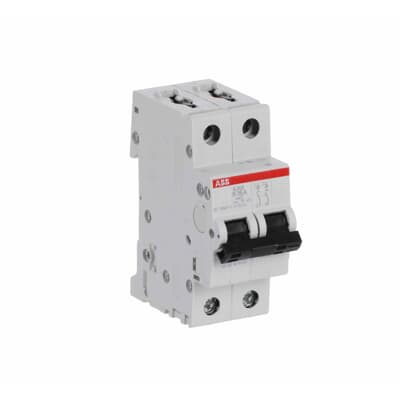

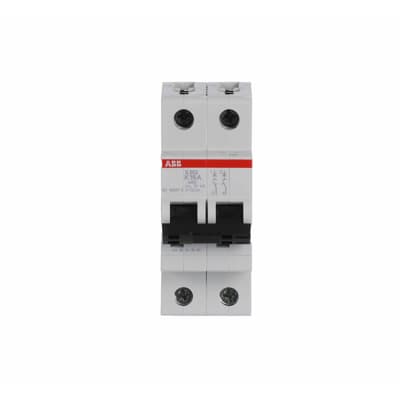

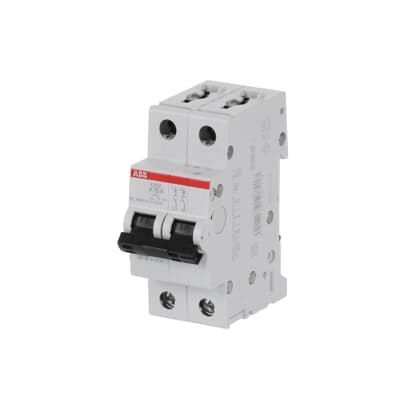

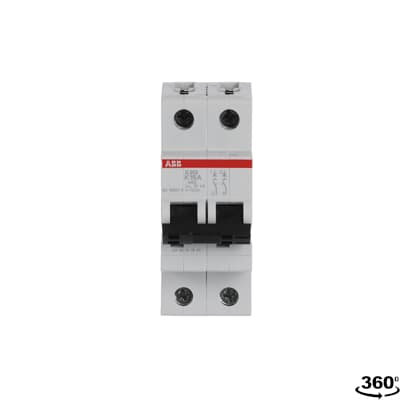

S202-K16微型断路器-2P-K-16 A
S202-K16 2CDS252001R0467基本属性
净重：0.250 KG
长度：69 mm
宽度：35 mm
高度：88 mm
S202-K16 2CDS252001R0467ABB EcoSolutions
- ABB EcoSolutions：
- Yes
- EcoSolutions简介：
- 9AKK108469A3796
S202-K16 2CDS252001R0467循环值
- 循环设计原则可回收率：
- Design for Closing Resource Loops - Standard EN45555 - 87.8 %
- 提供延长使用寿命：
- Product Durability
- 寿命终止说明：
- 9AKK108468A3132
S202-K16 2CDS252001R0467生态透明度
- 环保署环保产品声明：
- 9AKK108467A7832
S202-K16 2CDS252001R0467技术的
- 标准：
- IEC/EN 60898-1
- IEC/EN 60947-2
- UL 1077
- 跳闸特性：
- K
- 额定工作电压：
- acc. to IEC 60898-1 400 V AC
- acc. to IEC 60898-1 400 V
- acc. to IEC 60947-2 440 V AC
- 工作电压：
- Maximum (Incl. Tolerance) 125 V DC
- Maximum (Incl. Tolerance) 440 V AC
- 额定绝缘电压（Ui）：
- acc. to IEC/EN 60664-1 440 V
- 额定冲击耐受电压（Uimp）：
- 4 kV
- at 2000 m 5 kV
- at Sea Level 6.2 kV
- 介电测试电压：
- 50/60 Hz, 1 min: 2 kV
- 输入电压类型：
- AC/DC
- 额定电流（In）：
- 16 A
- 额定短路容量：
- (AC) 6 kA
- (DC) 6 kA
- (400 V AC) 6 kA
- (400 V) 6 kA
- 额定极限短路分断能力（Icu）：
- (125 V DC) 10 kA
- (230 V AC) 20 kA
- (400 V AC) 10 kA
- (440 V AC) 10 kA
- (48 V DC) 20 kA
- (230 V) 20 kA
- (400 V) 10 kA
- 额定条件短路电流（Inc）：
- (230 V) 20 kA
- (400 V) 20 kA
- 额定工作短路断开容量（Ics）：
- (230 V AC) 15 kA
- (400 V AC) 7.5 kA
- (440 V AC) 7.5 kA
- 频率（f）：
- 50 Hz
- 额定频率（f）：
- 50 / 60 Hz
- 功率损耗：
- 4 W
- at Rated Operating Conditions per Pole 2 W
- 电源连接：
- Arbitrary
- 触点位置指示：
- Red ON / Green OFF
- 能量限制等级：
- 3
- 电气耐久性：
- 20000 AC cycle
- 机械耐久性：
- 20000 cycle
- 受保护电杆的数量：
- 2
- 极数：
- 2
- 过压范围：
- III
- 拧紧力矩：
- 2.8 N·m
- 安装类型：
- DIN-Rail
- 螺纹端子类型：
- Failsafe Bi-directional Cylinder-lift Terminal
- 执行机构标记：
- I / O
- 执行机构材料：
- Insulation Group II, Black, Sealable
- 外壳材料：
- Insulation Group II, RAL 7035
- 安装在DIN导轨上：
- TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
- TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
- 安装位置：
- any
- 推荐的螺丝刀：
- Pozidriv 2
- 可用配件：
- Yes
- 连接容量：
- Busbar 10 / 10 mm²
- Flexible with Ferrule 0.75 ... 25 mm²
- Flexible 0.75 ... 25 mm²
- Rigid 0.75 ... 35 mm²
- Rigid 0.75 ... 35 mm²
- Stranded 0.75 ... 35 mm²
- 安装尺寸：
- acc. to DIN 43880 1
- 剥线长度：
- 12.5 mm
- 端子类型：
- Screw Terminals
S202-K16 2CDS252001R0467材料合规性
- RoHS信息：
- 2CDK403001D0607
- RoHS状态：
- Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
- RoHS日期：
- 0335
- REACH声明：
- 9AKK108468A9644
- Reach信息：
- True - contains substances > 0.1 mass percentage
- REACH日期：
- 20231212
- 冲突矿产报告模板：
- 9AKK108468A3363
- SCIP：
- e6800e55-46b1-49a3-881b-0f66d0e903ad Germany (DE)
S202-K16 2CDS252001R0467环境的
- 环境空气温度：
- Operation -25 ... +55 °C
- Storage -40 ... +70 °C
- 防护等级：
- IP20
- IP40
- Enclosure with Cover IP40
- 污染程度：
- 3
- 环境条件：
- 28 cycles
- with 55 °C / 90-96 %
- and 25 °C / 95-100 %
- 抗振动性：
- 20 Cycles with Load 0.8 In: 5g 5 ... 150 ... 5 Hz
- 抗冲击性符合IEC 60068-2-27：
- 25g 2 shocks 13 ms
S202-K16 2CDS252001R0467技术UL/CSA
- 最大工作电压UL/CSA：
- 110 V DC
- 480Y / 277 V AC
- 根据UL1077的中断额定值：
- (277 V AC) 6 kA
- (480Y / 277 V AC) 6 kA
- (240 V) 10 kA
- 连接容量UL/CSA：
- Busbar 18-8 AWG
- Conductor 18-4 AWG
- 拧紧力矩UL/CSA：
- 18 in·lb
S202-K16 2CDS252001R0467尺寸
- 模块化间距的宽度：
- 2
- 产品净宽度：
- 35 mm
- 产品净高度：
- 88 mm
- 产品净深度/长度：
- 69 mm
- 产品净重：
- 0.25 kg
- 电杆净重：
- 0.125 kg
- 内置深度（t2）：
- 69 mm
- 尺寸图：
- 2CDC022007F0010
S202-K16 2CDS252001R0467订购
- 包级别1单元：
- carton 5 piece
- 包装级别1毛重：
- 1.3 kg
- E-Number（芬兰）：
- 3210902
- E-Number（瑞典）：
- 2100715
S202-K16 2CDS252001R0467证书和声明
- 认证机构：
- EN
- IEC
- UL
- 符合性声明-CE：
- 2CDK403001D0607
- 符合性声明-UKCA：
- 9AKK108467A5053
- I²t特性：
- 9AKK107992A5103
S202-K16 2CDS252001R0467安装
- 说明书和手册：
- 2CDS207104P0002
S202-K16 2CDS252001R0467热门下载
- 数据表，技术信息：
- 9AKK107991A8329
- I²t特性：
- 9AKK107992A5103
S202-K16 2CDS252001R0467分类
- ETIM 8：
- EC000042 - Miniature circuit breaker (MCB)
- ETIM 9：
- EC000042 - Miniature circuit breaker (MCB)
- WEEE类别：
- 5. Small Equipment (No External Dimension More Than 50 cm)
- B2C/B2B：
- Business To Business
- CN8：
- 8536 20 10
- UNSPSC：
- 39121603
- eclass：
- V11.0 : 27141901
- IDEA颗粒分类代码（IGCC）：
- 4897 >> Miniature circuit breakers
- 对象分类代码：
- F
