9475/32-08-62 210656基本信息

型号: 9475/32-08-62

订货号: 210656

数字输出模块8通道版本，适用于区域1系列9475/32-08
  • 最大功耗：5.80 W Class 1 Division。区域：Division 1。区域滤波器：1.2 G.Gb区域，2.3 G区域，Gc-Ex接口区域：0、1、2、20、21、22证书：ATEX（DEK）、巴西（ULB）、IECEx（DEK）、印度（PESO）、加拿大（FM）、韩国（KTL）、SIL（exida）、美国（FM）和中华人民共和国（NEPSI）
  • 最大功耗：5.80 W
  • 一级分区：分区一。分区一
  • 区域过滤器：1区Ou2 G、Gb、2区Ou3 G、Gc
  • Ex接口区：0、1、2、20、21、22
  • 证书：ATEX（DEK）、巴西（ULB）、IECEx（DEK
9475/32-08-62 210656基本属性
净重：0.275 KG
长度：128 mm
宽度：97 mm
高度：67 mm
9475/32-08-62 210656总则
我的钢筋：
9475C
产品变体：
Digital Output Modul mit "Anlagen-AUS"
：
：
：
：
9475/32-08-62 210656防爆
IECEx气体证书：
IECEx DEK 12.0070X
IECEx气体防爆：
Ex ia [ia Ga] IIC T4 Gb
IECEx防尘证书：
IECEx DEK 12.0070X
IECEx粉尘防爆：
[Ex ia Da] IIIC
ATEX气体证书：
DEKRA 12 ATEX0232X
ATEX气体防爆：
II 2 (1) G Ex ia [ia Ga] IIC T4 Gb
ATEX证书防尘：
DEKRA 12 ATEX0232X
ATEX防尘防爆：
II (1) D [Ex ia Da] IIIC
FMus证书：
FM17US0332X
cFM证书：
FM16CA0134X
识别cFMus：
  • IS, Class I, Div. 1, Groups A,B,C,D;
  • Class I, Zone 1, AEx/Ex ia [ia] IIC
  • AIS Class I,II,III, Div. 1, Groups A,B,C,D,E,F,G;
  • T4 at Ta = 75°C
  • See Doc. 9475 6 031 002 1
证书：
ATEX (DEK), Brasilien (ULB), IECEx (DEK), Indien (PESO), Kanada (FM), Korea (KTL), SIL (exida), USA (FM), Volksrepublik China (NEPSI)
船只的批准：
ABS, BVIS, EU RO MR (DNV), KR, LR
符合性声明：
ATEX (EUK), Volksrepublik China (CCC)
安装：
Zone 1, Zone 2 und im sicheren Bereich
其他信息：
siehe jeweilige Bescheinigung und Betriebsanleitung
9475/32-08-62 210656安全数据
最大电压Uo：
25,70 V
最大行程Io（Ex ia）：
107,00 mA
最大功率Po（Ex ia）：
688,00 mW
最大行程Io（Ex ib）：
26,3 mA
最大功率Po（Ex ib）：
468,00 mW
内部电感Li：
vernachlässigbar
9475/32-08-62 210656电气数据
通道数量：
8 Ex i Ausgänge
连接Ex i现场信号：
  • Steckbare, blaue Klemmen, 16-polig, 2,5 mm2, Schraub- oder
  • Federzugausführung mit Arretierung
连接Ex i控制输入：
Steckbare, blaue Klemmen, 2-polig, 2,5 mm2, Schraubausführung mit Arretierung
9475/32-08-62 210656援助能源
最大功耗：
5,80 W
最大功率损耗输出：
4,0 W
电源连接：
BusRail Typen 9494
辅助能源的执行：
Eigensicher Ex ia über BusRail
欠电压行为：
Alle Ausgänge "AUS"
电流消耗：
240 mA
最大功耗：
5,80 W
最大功率损耗输出：
4,0 W
9475/32-08-62 210656电流分离
测试电压电流隔离：
gemäß Norm EN 60079-11
辅助能源/系统组件：
≥ 1500 V AC
I/O模块I/O模块：
≥ 500 V AC
I/O通道/系统组件：
≥ 500 V AC
I/O通道，接地（PA）：
≥ 500 V AC
I/O通道/系统自X3 3.4：
≥ 500 V AC
植物来自X3 3.4°地球（PA）：
≥ 500 V AC
9475/32-08-62 210656条目
控制输入：
Ex i Steuereingang X3
控制输入适用性：
Abschaltung bis SIL 2, low demand (IEC61508)
控制输入功能：
"Anlagen-AUS" zum Abschalten aller Ausgänge
9475/32-08-62 210656输出
Ex i输出额定运行：
17.5 V/20 mA
内部电阻输出：
315,0 Ω
怠速电压Ua：
23,50 V
9475/32-08-62 210656设备特定数据
诊断消息模块：
  • AUS
  • EIN
线路故障监测：
  • EIN ohne Prüfstrom
  • AUS
  • EIN
信号测试电流：
0,2 ... 0,28 mA
出现错误时的行为输出：
  • letzter Wert halten
  • EIN
  • AUS
LED维护模块：
LED "M/S", blau
LED工作模式：
LED "RUN", grün
LED通道错误：
LED je Kanal, rot
LED通道状态：
LED je Kanal, gelb
LED“系统关闭”：
  • (alle Ausgänge sind hochohmig)
  • LED "Anlagen-AUS", gelb
可检索参数：
  • HW-Revision
  • Hersteller
  • Seriennummer
  • SW-Revision
  • Typ
信号状态位：
  • "1" = Ausgang wird gespeist
  • "0" = Ausgang hochohmig
断线输出：
> 12 kΩ (bei deaktiviertem Prüfstrom nur bei eingeschaltetem Ausgang erkennbar)
短路输出：
< 30 Ω (Ansprechbereich 30 ... 60 Ω) (nur bei eingeschaltetem Ausgang erkennbar)
9475/32-08-62 210656诊断
LED收集错误：
LED "ERR", rot
9475/32-08-62 210656环境条件
环境温度：
-40°C ... +75°C
环境温度：
-40°F ... +167°F
储存温度：
-40°C ... +80°C
储存温度：
-40°F ... +176°F
最大下注高度：
< 2000 m
最大相对湿度：
95 % (ohne Betauung)
冲击（半正弦）：
  • (IEC EN 60068-2-27)
  • 15 g (3 Schocks pro Achse und Richtung)
振动（正弦）：
  • (IEC EN 60068-2-6)
  • Frequenzbereich 2 … 13,2 Hz Amplitude 1,0 mm (Spitzenwert)
  • Frequenzbereich 13,2 … 100 Hz Beschleunigungsamplitude 0,7 g
电磁兼容性：
Geprüft nach folgenden Normen und Vorschriften: EN 61326-1 (2006) IEC 61000-4-1...6, NAMUR NE 21
笔记：
(Betriebsanleitung beachten)

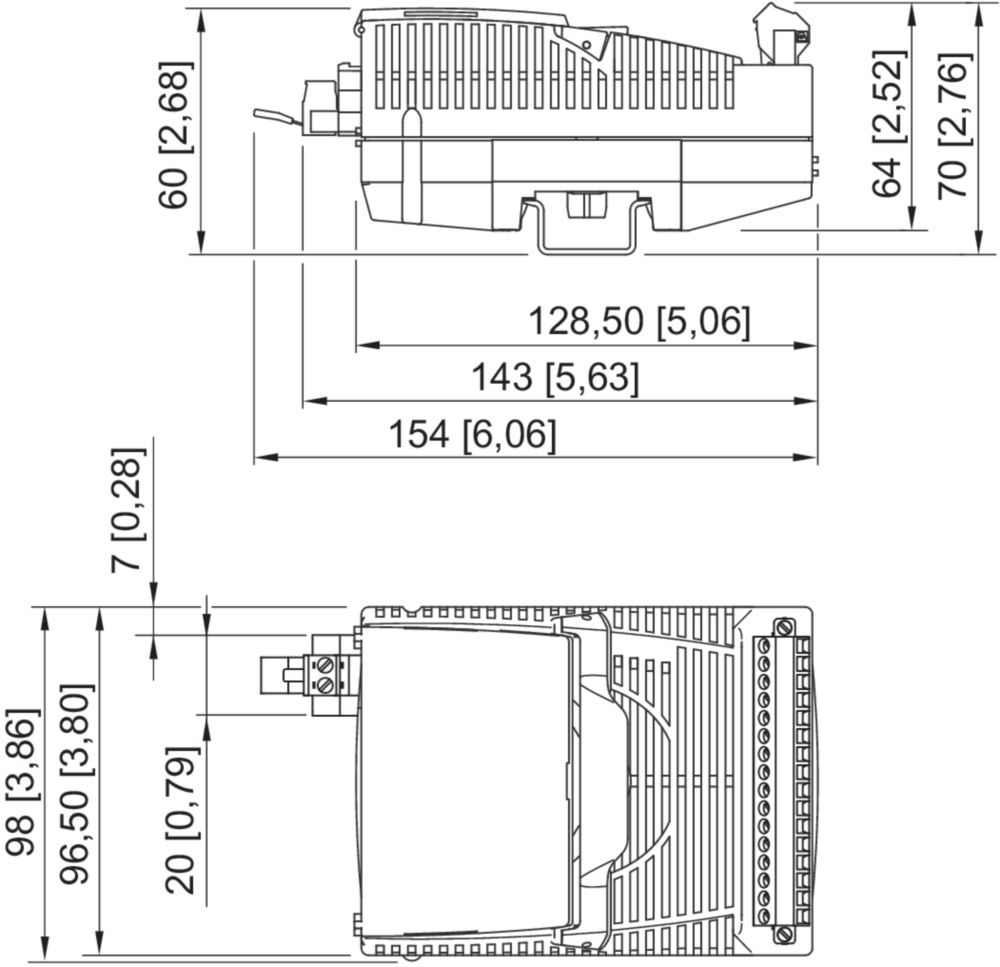

9475/32-08-62 210656机械数据
防护等级IP（IEC 60529）：
IP20
模块外壳：
Polyamid 6GF
耐火性（UL 94）：
V2
污染物等级：
entspricht G3
宽度：
96,500 mm
宽英寸：
3,800 in
身高：
67 mm
长：
128 mm
长度英寸：
5,04 in
安装深度英寸：
2,64 in
重量：
275 g
重量：
0.61 lb
9475/32-08-62 210656组装和安装
安装方法：
auf DIN-Schiene NS 35/15 (DIN EN 60715)
安装位置：
  • waagerecht
  • senkrecht
9475/32-08-62 210656商业数据
海关关税编号：
85363010
国际商品编号（GTIN）：
4046827078644
原产国：
DE
