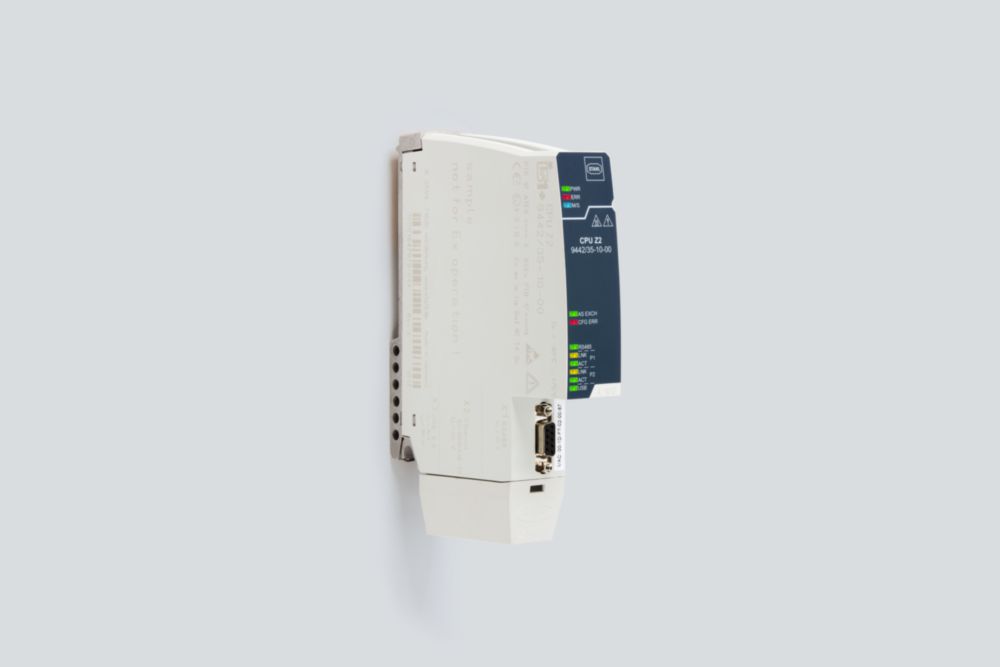

STAHL 9442/35-10-00 246854 原厂跨境采购
9442/35-10-00 246854CPUModulfürZone2Reihe9442
9442/35-10-00
基本信息
型号: 9442/35-10-00
订货号: 246854
CPU Modul für Zone 2 Reihe 9442
- ·Class 1 Division / Zone: Division 2 / Zone 2 Zone Filter: Zone 2 | 3 G | Gc Ex Schnittstelle Zone: 2 Bescheinigungen: ATEX (PTB), Brasilien (ULB), IECEx (PTB), Kanada (FM), Korea (KTL), USA (FM), Volksrepublik China (NEPSI) Schiffszulassung: ABS, BVIS, EU RO MR (DNV), KR, LR
- ·Class 1 Division / Zone: Division 2 / Zone 2
- ·Zone Filter: Zone 2 | 3 G | Gc
- ·Ex Schnittstelle Zone: 2
- ·Bescheinigungen: ATEX (PTB), Brasilien (ULB), IECEx (PTB), Kanada (FM), Korea (KTL), USA (FM), Volksrepublik China (NEPSI)
- ·Schiffszulassung: ABS, BVIS, EU RO MR (DNV), KR, LR
- ·
- ·
ALLGEMEIN
- MY R. STAHL：
- 9442A
- Produkt-Typ：
- ：
- ：
EXPLOSIONSSCHUTZ
- ATEX Bescheinigung Gas：
- PTB 17 ATEX 2019 X
- IECEx Bescheinigung Gas：
- IECEx PTB 17.0031X
- Einsatzbereich (Zonen) Hinweis：
- Zone 22 ist nur mit einem geeigneten Gehäuse zulässig!
- IECEx Gasexplosionsschutz：
- Ex ec ia [ia Ga] IIC T4 Gc
- ATEX Gasexplosionsschutz：
- II 3 (1) G Ex ec ia [ia Ga] IIC T4 Gc
- Bescheinigung FMus：
- FM17US0332X
- Bescheinigung cFM：
- FM16CA0134X
- Kennzeichnung cFMus：
- NI, Class I, Div. 2, Groups A,B,C,D;
- Class I, Zone 2, AEx/Ex ec ia [ia Ga] IIC T4 Gc
- Ta = -40°C ... +75°C
- See Doc. 9442 6 031 002 1
- Bescheinigungen：
- ATEX (PTB), Brasilien (ULB), IECEx (PTB), Kanada (FM), Korea (KTL), USA (FM), Volksrepublik China (NEPSI)
- Schiffszulassung：
- ABS, BVIS, EU RO MR (DNV), KR, LR
- Konformitätserklärungen：
- ATEX (EUK), Volksrepublik China (CCC)
- Installation：
- Zone 2
ELEKTRISCHE DATEN
- Max. Adressbereich RS485：
- 99
- Min. Adressbereich RS485：
- 1
- Max. Übertragungsrate USB：
- 480000 kbit/s
- Max. DC Spannung Um RJ45：
- 30 V
- Protokoll Einstellung：
- über Drehschalter S1 am Sockel 9496/35
- Redundanz：
- Leitungsredundanz, Versorgungsredundanz, Vollredundanz
- Anschluss RS485 Schnittstelle：
- Sub-D Stecker, 9-polig
- Stecker RS-485 Typ：
- Sub-D Stecker
- Stecker RS-485 Polzahl：
- 9
- Schnittstelle RS485：
- nach Profibus Spezifikation
- Protokoll RS-485 Schnittstelle：
- Modbus RTU, Profibus DP V0, Profibus DP V1 HART
- Leitungsabschluss RS485：
- Gespeister Widerstand (Abschlusswiderstand im Sub-D-Stecker, siehe Zubehör)
- Adresseinstellung RS485：
- über Drehschalter S2 und S3 am Sockel 9496/35
- Übertragungslänge/-rate Kupfer RS485：
- 1200 m bei 9,6...93,75 kbit/s
- 1000 m bei 187,5 kbit/s
- 400 m bei 500 kbit/s
- 200 m bei 1,5 Mbit/s
- 100 m bei 12 Mbit/s
- Übertragungslänge/-rate LWL RS485：
- ca. 2000 m bei 1,5 Mbit/s
- Max. Spannung Um RS485 Hinweis：
- mit LWL Feldbus Trennübertrager 9186, siehe Zubehör
- Anschluss Ethernet Schnittstelle：
- 2 x RJ45 (EIA/TIA 568B) Buchse
- Ausführung USB：
- USB 2.0
- Schnittstelle RJ45：
- 100BASE-TX
- Unmanaged Switch Funktion
- Protokolle RJ45：
- MODBUS TCP
- EtherNet/IPTM
- PROFINET
- IP-Adresseinstellung：
- via Webserver oder IS1+ Detect Software (Default 192.168.1.101)
- Übertragungsrate RJ45：
- max. 10/100 Mbit/s
- auto negotiation
- Übertragungslänge Kupfer RJ45：
- 100 m
- Übertragungslänge LWL RJ45：
- 2000 m Multimode
- 30 km Singlemode
- Übertragungslänge LWL RJ45 Hinweis：
- mit Media Converter / Switch 9721, siehe Zubehör
- Schnittstelle USB：
- Typ A Buchse
- Adresseinstellung USB：
- Identisch zur RS485-Adresse
- Max. Strom USB：
- 250 mA
- Protokolle USB：
- Service Bus
HILFSENERGIE
- Versorgung：
- über Sockel 9496 u. PM 9445/35
- Stromaufname max.：
- 0,3 A
- Max. Verlustleistung：
- 5,00 W
GALVANISCHE TRENNUNG
- CPU/CPU (Redundanz) AC：
- 1500 V
DIAGNOSE
UMGEBUNGSBEDINGUNGEN
MECHANISCHE DATEN
MONTAGE / INSTALLATION
KAUFMÄNNISCHE DATEN
