9160/13-11-11s 214895
9160/13-11-11s 214895基本信息
型号: 9160/13-11-11s
订货号: 214895
变送器电源系列9160
- 信号类型：模拟输入区域滤波器：（M1）/区域2,3 G，Gc认证：ATEX（BVS）、巴西（ULB）、IECEx（BVS
- 信号类型：模拟输入
- 区域过滤器：（M1）/区域2、3 G、Gc
- 证书：ATEX（BVS）、巴西（ULB）、IECEx（BVS
- SIL:2
- 通道数量：1
9160/13-11-11s 214895基本属性

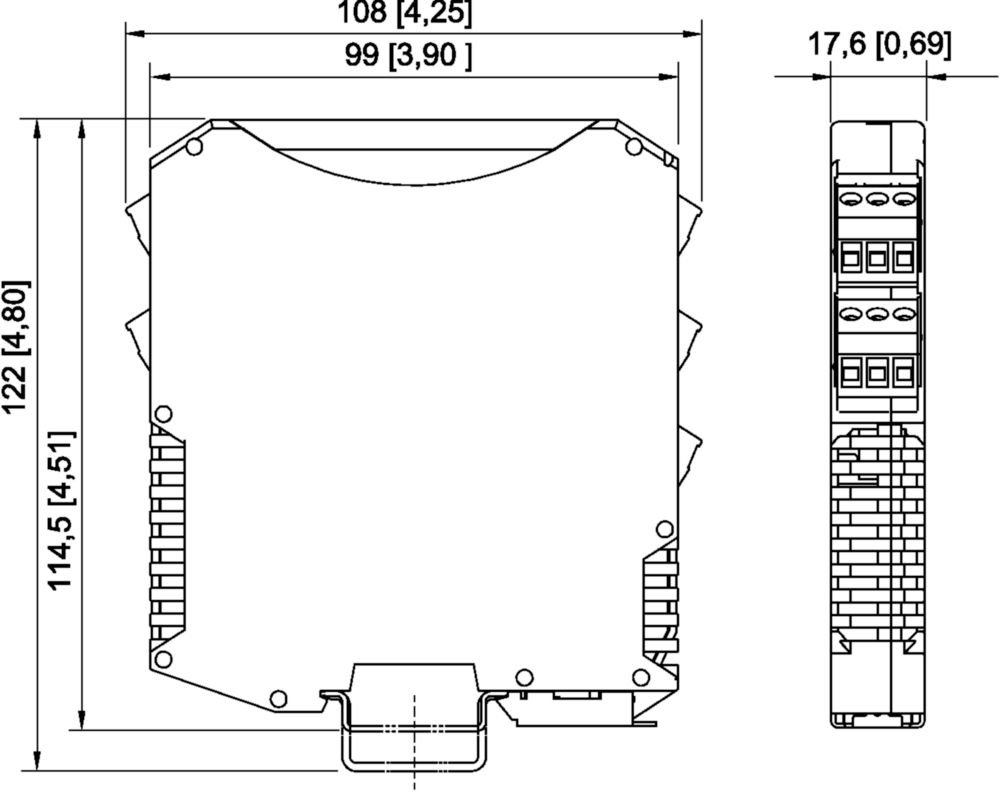

净重：0.195 KG
长度：108 mm
宽度：18 mm
高度：115 mm
9160/13-11-11s 214895总则
- 我的钢筋：
- 9160A
- ：
- ：
- ：
9160/13-11-11s 214895防爆
- IECEx气体证书：
- IECEx BVS 08.0050 X
- IECEx气体防爆：
- Ex nA nC [ia Ga] IIC T4 Gc
- IECEx防尘证书：
- IECEx BVS 08.0050 X
- IECEx粉尘防爆：
- [Ex ia Da] IIIC
- IECEx冲击防护证书：
- IECEx BVS 08.0050 X
- IECEx冲击保护：
- [Ex ia Ma] I
- ATEX气体证书：
- DMT 03 ATEX E 010 X
- ATEX气体防爆：
- II 3 (1) G Ex nA nC [ia Ga] IIC T4 Gc
- ATEX证书防尘：
- DMT 03 ATEX E 010 X
- ATEX防尘防爆：
- II (1) D [Ex ia Da] IIIC
- ATEX冲击防护证书：
- DMT 03 ATEX E 010 X
- ATEX冲击天气防护：
- I (M1) [Ex ia Ma] I
- FMus证书：
- FM16US0122X
- cFM证书：
- FM16CA0067X
- 识别cFMus：
- Class I, Div. 2, Groups A,B,C,D;
- Class I, Zone 2, nA nC Group IIC
- AIS Class I,II,III, Div. 1, Groups A,B,C,D,E,F,G;
- Class I, Zone 0, [Ex ia] IIC
- T4 Mounting vert. at Ta = 70°C , or horizontal Ta = 60°C
- See Doc. 91 606 01 31 1
- 证书：
- ATEX (BVS), Brasilien (ULB), IECEx (BVS), Kanada (FM), Korea (KTL), SIL (exida), USA (FM), Volksrepublik China (NEPSI)
- 船只的批准：
- CCS, EU RO MR (DNV)
- 符合性声明：
- ATEX (EUK), Volksrepublik China (CCC)
9160/13-11-11s 214895安全数据
- 最大电压Uo：
- 27 V
- 最大功率Po：
- 576 mW
- 最大电流Io隔离放大器：
- vernachlässigbar
- 最大功率Po隔离放大器：
- vernachlässigbar
- I的最大允许外部电容Co：
- 3750 μF
- I的最大允许外部电感Lo：
- 40 mH
- IIC的最大允许外部容量Co：
- 0,090 μF
- IIB的最大允许外部容量Co：
- 0,705 μF
- IIA的最大允许外部容量Co：
- 2330,000
- IIC的最大允许外部电感Lo：
- 2,300 mH
- IIB的最大允许外部电感Lo：
- 17 mH
- IIA的最大允许外部电感Lo：
- 28,000 mH
- 最大允许外部容量。IIIC：
- 0,705 μF
- 最大允许外部Indu。IIIC：
- 17,000 mH
- 最大电压Ui：
- 30,0 V
- 隔离放大器的最大电压Uo：
- 4,1 V
- 电流Ii最大值注意：
- intern begrenzt
- 最大功率Pi：
- 100,0 mW
- 内部容量Ci：
- vernachlässigbar
- 内电容Ci隔离放大器：
- vernachlässigbar
- 内电感李隔离放大器：
- vernachlässigbar
- 最大安全电压。：
- 253 V AC
- 最大电压Ui隔离放大器：
- 30 V
- 最大电流Ii隔离放大器：
- 100 mA
- 最大功率Pi隔离放大器：
- intern begrenzt
9160/13-11-11s 214895电气数据
- 变送器馈电操作：
- Ja
- 隔离放大器操作：
- Ja
- 通信信号：
- HART, 0,5 ... 10 kHz
9160/13-11-11s 214895援助能源
- 援助能源：
- 24 V DC
- 辅助能量额定电压：
- 24 V DC
- 辅助能量电压范围：
- 18 ... 31,2 V
- 残余纹波电压范围：
- ≤ 3,6 VSS
- 额定电流：
- 88 mA
- 最大功率损耗：
- 1,70 W
- 功耗：
- 2,10 W
- 极性反接保护：
- ja
- 欠电压监测：
- ja
- 运行指示器：
- LED grün "PWR"
9160/13-11-11s 214895电流分离
9160/13-11-11s 214895条目
9160/13-11-11s 214895输出
9160/13-11-11s 214895设备特定数据
9160/13-11-11s 214895环境条件
9160/13-11-11s 214895机械数据
9160/13-11-11s 214895组装和安装
9160/13-11-11s 214895商业数据
