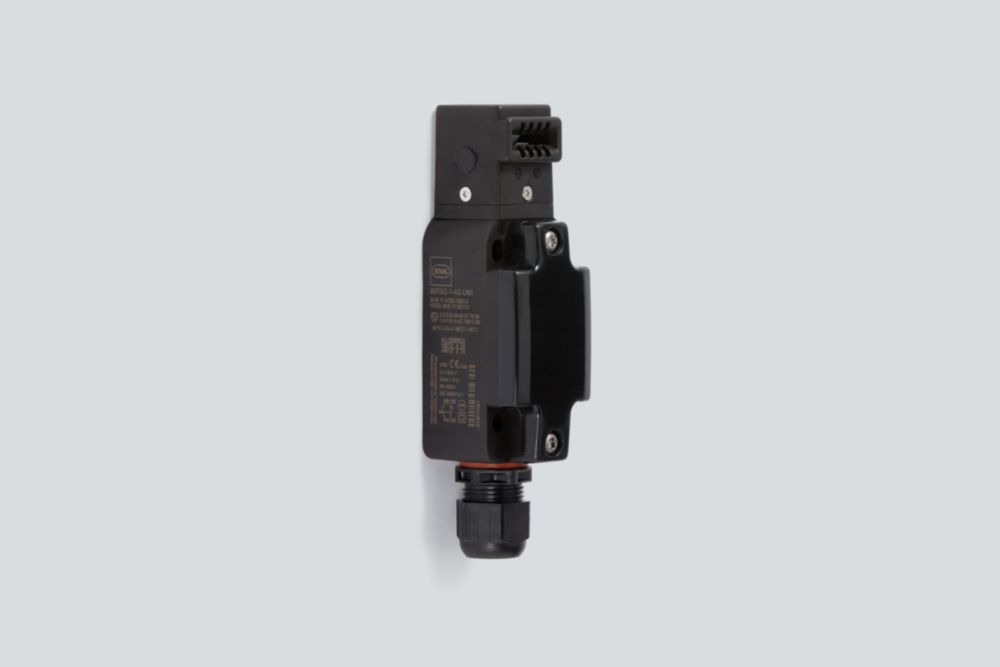

STAHL 8070/2-3-AZ-U60 258241
8070/2-3-AZ-U60 258241PositionsschalterReihe8070/2
8070/2-3-AZ-U60
基本信息
型号: 8070/2-3-AZ-U60
订货号: 258241
Positionsschalter Reihe 8070/2
- ·Umgebungstemperatur max.: +55 °C Umgebungstemperatur min.: -50 °C Schaltfunktion: Schleichschaltglied Bezeichnung 1: Positionsschalter Zone Filter: Zone 1 | 2 G | Gb / Zone 2 | 3 G | Gc / Zone 21 | 2 D | Db / Zone 22 | 3 D | Dc
- ·Umgebungstemperatur max.: +55 °C
- ·Umgebungstemperatur min.: -50 °C
- ·Schaltfunktion: Schleichschaltglied
- ·Bezeichnung 1: Positionsschalter
- ·Zone Filter: Zone 1 | 2 G | Gb / Zone 2 | 3 G | Gc / Zone 21 | 2 D | Db / Zone 22 | 3 D | Dc
- ·
- ·
- ·
ALLGEMEIN
- MY R. STAHL：
- 8070C
- ：
- ：
- ：
EXPLOSIONSSCHUTZ
- Geltungsbereich：
- Europäische Union (ATEX), IECEx
- IECEx Bescheinigung Gas：
- IECEx BVS 17.0011X
- IECEx Gasexplosionsschutz：
- Ex db eb IIC T6 Gb
- IECEx Bescheinigung Staub：
- IECEx BVS 17.0011X
- IECEx Staubexplosionsschutz：
- Ex tb IIIC T80 °C Db
- ATEX Bescheinigung Gas：
- BVS 17 ATEX E 021X
- ATEX Gasexplosionsschutz：
- II 2 G Ex db eb IIC T6 Gb
- ATEX Bescheinigung Staub：
- BVS 17 ATEX E 021X
- ATEX Staubexplosionsschutz：
- II 2 D Ex tb IIIC T80 °C Db
- Bescheinigungen：
- ATEX (BVS), IECEx (BVS), Indien (PESO), Kanada (CSA), USA (CSA), Volksrepublik China (CQST)
- Konformitätserklärungen：
- ATEX (Einfache elektr. Betriebsmittel), ATEX (EUK), Konformitätserklärung (ATEX)
ELEKTRISCHE DATEN
- Bemessungsbetriebsspannung DC：
- 125 V
- Bemessungsbetriebsspannung AC (gleiches Potential)：
- 400,00 V
- Bemessungsbetriebsspannung AC (ungleiches Potential)：
- 250,00 V
- Bemessungsisolationsspannung：
- 500 V
- Bemessungsisolationsspannung Hinweis：
- (für einfaches elektrisches Betriebsmittel: 40 V)
- Bemessungsbetriebsstrom max.：
- 4 A
- Bemessungsbetriebsstrom Hinweis：
- (für einfaches elektrisches Betriebsmittel: 200 mA; Induktivität Li und Kapazität Ci sind vernachlässigbar)
- Elektrische Lebensdauer：
- max. 10^6 Schaltspiele
- Mechanische Lebensdauer：
- max. 10^6 Schaltspiele
- Bemessungsstoßspannungsfestigkeit：
- 6,00 kV
- Kurzschlussschutz max.：
- 6 A
- Auslösecharakteristik：
- gL/gG
- Maximale Schalthäufigkeit：
- 1800 Schaltspiele/h
UMGEBUNGSBEDINGUNGEN
- Umgebungstemperatur：
- -50 °C ... +55 °C (max. 4 A)
- -50 °C ... +60 °C (max. 2 A)
- Umgebungstemperatur：
- -50 °C ... +55 °C (max. 4 A)
- -20 °C ... +60 °C (IP67 (EN 60529)) (max. 2 A)
- -50 °C ... +60 °C (max. 2 A)

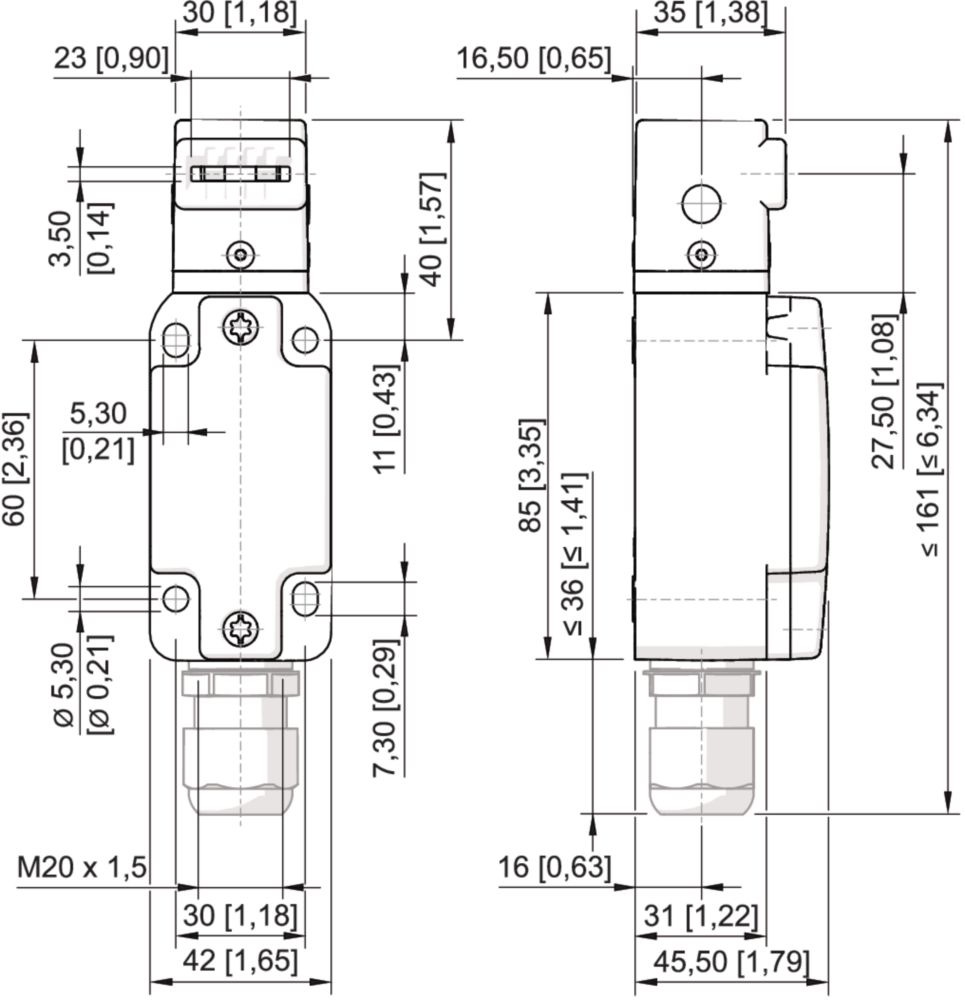

MECHANISCHE DATEN
- Ausführung：
- 2. Generation
- Schutzart (IP)：
- IP66
- Schutzart (IP) (IEC 60529) Hinweis：
- bis -20 °C
- Schutzart IP (IEC 60529)：
- IP67
- Gehäusematerial：
- Thermoplast GF, schlagfest
- Gehäuse Farbe：
- schwarz
- Deckelmaterial：
- Duroplast GF, schlagfest
- Kontaktmaterial：
- Silber-Nickel
- Anschlussquerschnitt feindrähtig：
- 0.75 - 1.50 mm²
- Zwangsöffnung：
- Ja
- Betätiger：
- Sicherheitsschalter
- Klemmbereich：
- 7.00 ... 13.00 mm
- Art der Anschlussleitung：
- feindrähtig
- Kontakte：
- 2 Öffner
- Kontaktsystem：
- 2-polig, galvanisch getrennt, mit Doppelunterbrechung
- Kontaktöffnungsweite：
- ≥ 1,5 mm (Trennstärke ≥ 3 mm)
- Dichtung：
- Silikon
- Verpackungseinheit：
- 1
- Gewicht：
- 194 g
- Gewicht：
- 0.43 lb
