IME18-08BDSZC0S 1067207
IME18-08BDSZC0S 1067207基本信息
型号: IME18-08BDSZC0S
订货号: 1067207
参考面价： 34.00 EUR
IME18-08BDSZC0S 1067207基本属性
IME18-08BDSZC0S 1067207特征
- 设计：
- Metrische Bauform
- 住房设计：
- Standardbauform
- 螺纹尺寸：
- M18 x 1
- 直径：
- Ø 18 mm
- 切换距离Sn：
- 8 mm
- 安全切换距离Sa：
- 6,48 mm
- 金属安装：
- Bündig
- 开关频率：
- 1.000 Hz

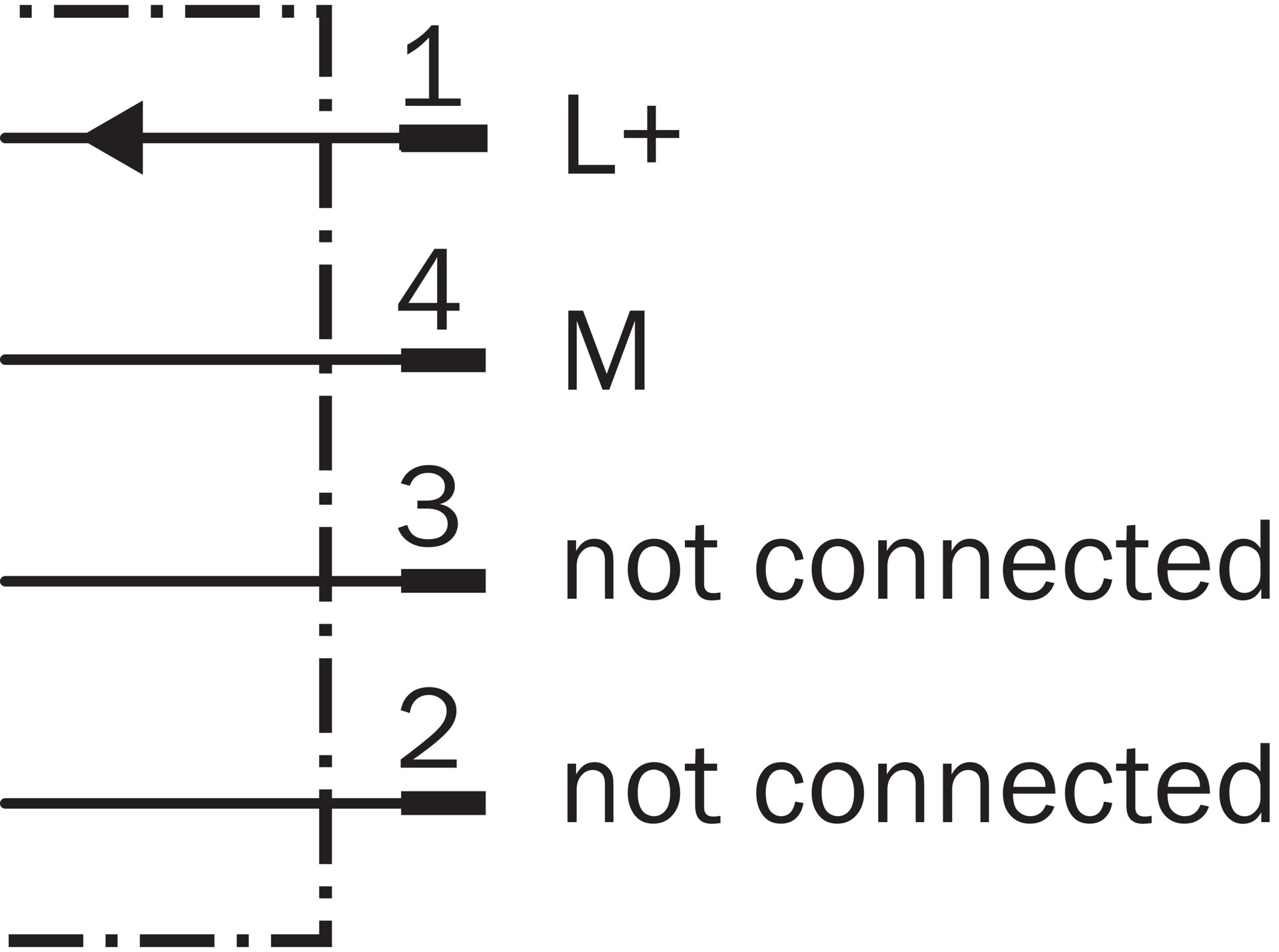

- 连接类型：
- Stecker M12, 4-polig
- 输出功能：
- Schließer
- 电气版本：
- DC 2-Leiter
- 保护类型：
- IP67 1)
- 交货范围：
- Befestigungsmutter, Messing, vernickelt (2 x)
IME18-08BDSZC0S 1067207机械/电气
- 电源电压：
- 10 V DC ... 30 V DC
- 余纹波：
- ≤ 10 %
- 电压降：
- ≤ 4 V 1)
- ≤ 4,5 V 2)
- 待机延迟：
- ≤ 100 ms
- 磁滞：
- 5 % ... 15 %
- 再现性：
- ≤ 2 % 3) 4)
- 温度漂移（来自Sr）：
- ± 10 %
- EMC：
- Nach EN 60947-5-2
- 持续电流Ia：
- ≤ 100 mA
- 剩余功率：
- ≤ 0,8 mA
- 最小负载电流：
- ≥ 3 mA
- 短路保护：
- ✔
- 极性反接保护：
- ✔
- 通电脉冲：
- ≤ 5 ms
- 抗冲击和振动：
- 30 g, 11 ms/10 Hz ... 55 Hz, 1 mm
- 环境温度操作：
- –25 °C ... +75 °C
- 外壳材料：
- Messing, vernickelt
- 材料，有效面积：
- Kunststoff, PA 66

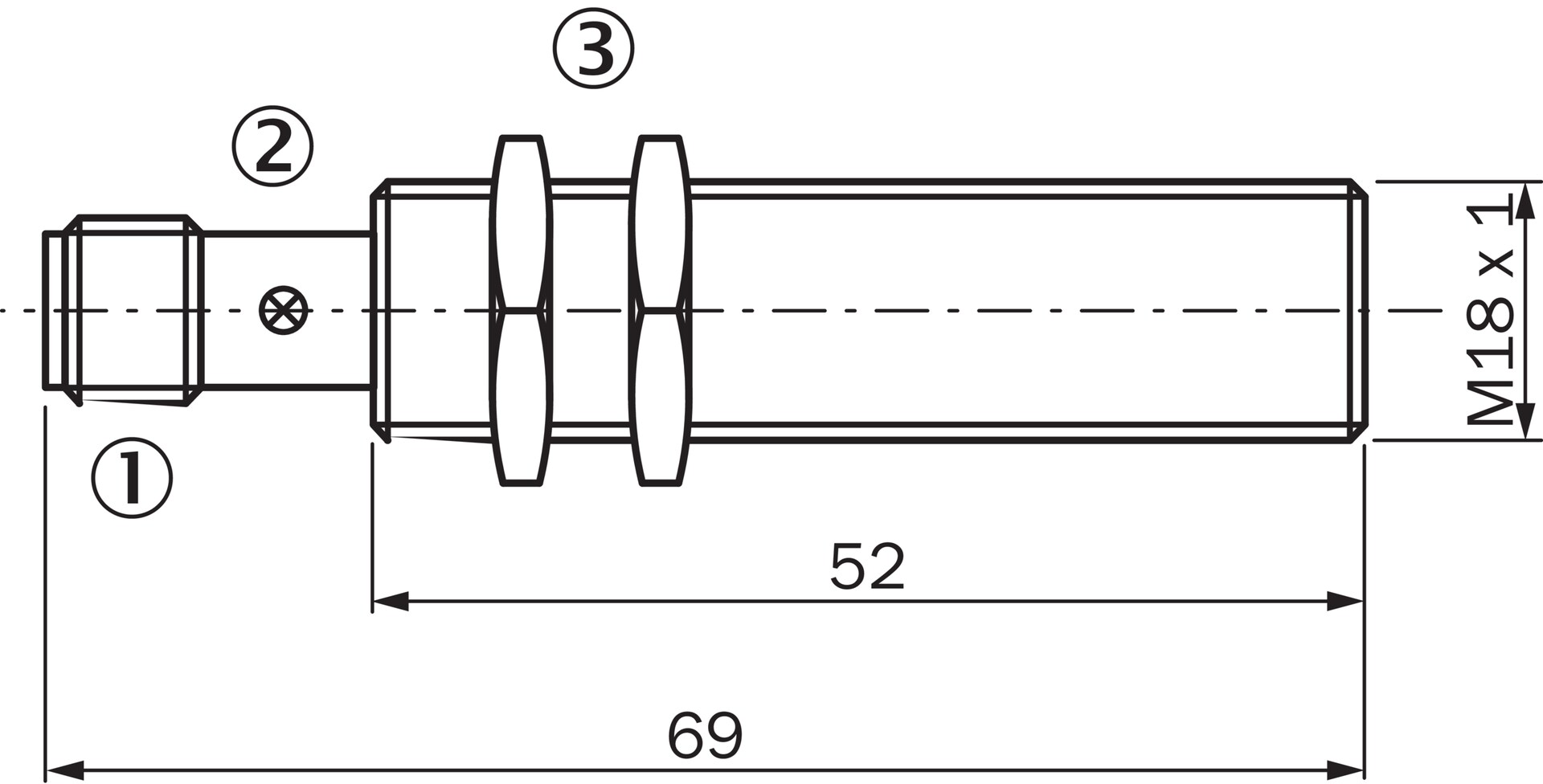

- 外壳长度：
- 69 mm
- 可用螺纹长度：
- 52 mm
- 最大拧紧力矩：
- ≤ 40 Nm
- UL文件号。：
- NRKH.E181493
IME18-08BDSZC0S 1067207安全参数
- MTTFD：
- 1.103 Jahre
- DCavg：
- 0 %
- TM（使用寿命）：
- 20 Jahre
IME18-08BDSZC0S 1067207折减系数
- 笔记：
- Die Werte gelten als Richtwerte, die variieren können
- St37钢（Fe）：
- 1
- 不锈钢（V2A）：
- Ca. 0,8
- 铝（Al）：
- Ca. 0,45
- 铜（Cu）：
- Ca. 0,4
- 黄铜（Ms）：
- Ca. 0,4
IME18-08BDSZC0S 1067207安装说明
- 评论：
- Zugehörige Grafik siehe "Einbauhinweis"
- B：
- 36 mm
- C：
- 18 mm
- D：
- 24 mm
- F：
- 64 mm
IME18-08BDSZC0S 1067207分类
- ECLASS 5.0：
- 27270101
- ECLASS 5.1.4：
- 27270101
- ECLASS 6.0：
- 27270101
- ECLASS 6.2：
- 27270101
- ECLASS 7.0：
- 27270101
- ECLASS 8.0：
- 27270101
- ECLASS 8.1：
- 27270101
- ECLASS 9.0：
- 27270101
- ECLASS 10.0：
- 27270101
- ECLASS 11.0：
- 27270101
- ECLASS 12.0：
- 27274001
- ETIM 5.0：
- EC002714
- ETIM 6.0：
- EC002714
- ETIM 7.0：
- EC002714
- ETIM 8.0：
- EC002714
- UNSPSC 16.0901：
- 39122230
