德国SICK
SICK DBS60E-R5FQB0S10 1072106
型号: DBS60E-R5FQB0S10
订货号: 1072106
参考面价： 455.00 EUR
SICK DBS60E-R5FQB0S10 1072106 基本属性
净重：0.426 KG
毛重：0.426 KG
长度：97 mm
宽度：93 mm
高度：116 mm
SICK DBS60E-R5FQB0S10 1072106 特征
- 特殊产品：
- ✔
- 特殊功能：
- Leitung, 8-adrig, mit Stecker, M23, 12-polig, universal, 0,7 m
- 标准参考装置：
- DBS60E-R5FQB1024
SICK DBS60E-R5FQB0S10 1072106 表演
- 每转脉冲数：
- 1.024
- 测量步骤：
- ≤ 90°, elektrisch/Impulse pro Umdrehung
- 测量阶跃偏差：
- ± 18° / Impulse pro Umdrehung
- 误差限制：
- Messschrittabweichung x 3
- 探查：
- ≤ 0,5 ± 5 %
SICK DBS60E-R5FQB0S10 1072106 接口
- 通信接口：
- Inkremental
- 通信接口详细信息：
- TTL / HTL 1)
- 信号通道数量：
- 6 Kanal
- 初始化时间：
- < 5 ms 2)
- 输出频率：
- + 300 kHz 3)
- 负载电流：
- ≤ 30 mA, pro Kanal
- 功耗：
- ≤ 0,5 W (ohne Last)
SICK DBS60E-R5FQB0S10 1072106 电气数据
- 连接类型：
- Leitung, 8-adrig, mit Stecker, M23, 12-polig, universal, 0,7 m 1) 2)
- 电源电压：
- 4,5 ... 30 V
- 参考信号，编号：
- 1
- 参考信号，位置：
- 90°, elektrisch, logisch verknüpft mit A und B
- 极性反接保护：
- ✔
- 输出短路电阻：
- ✔ 3)
- MTTFd:危险故障时间：
- 500 Jahre (EN ISO 13849-1) 4)

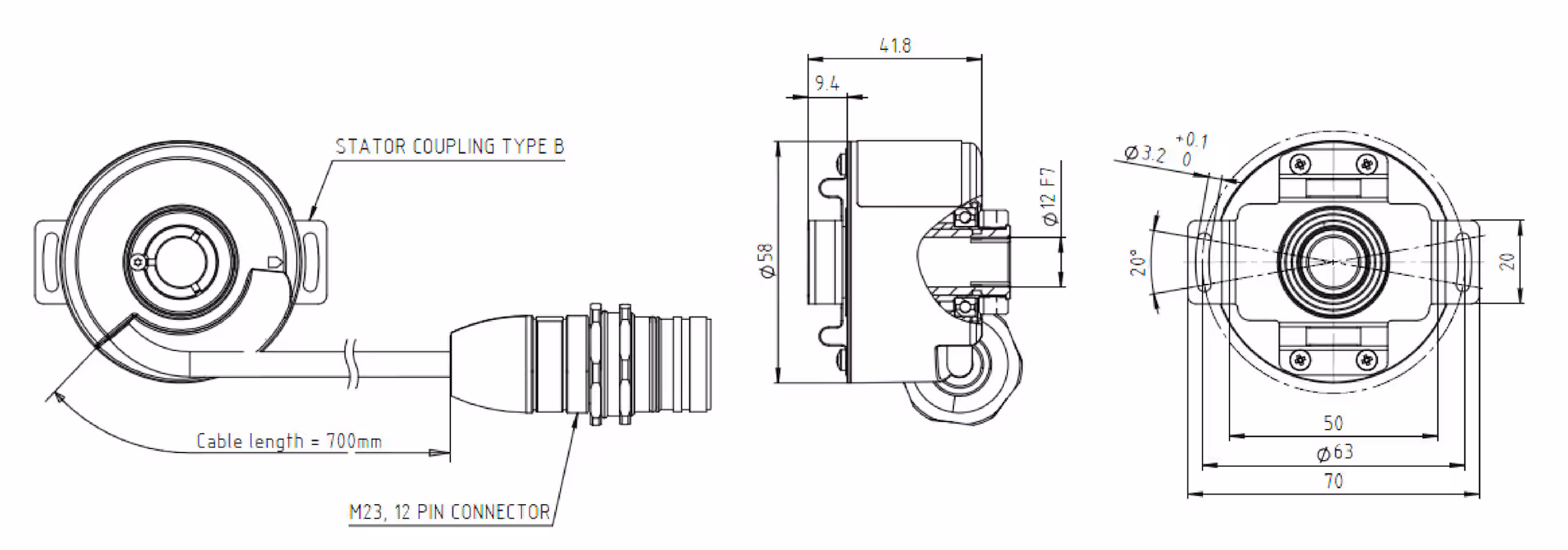

SICK DBS60E-R5FQB0S10 1072106 机械数据
- 机械设计：
- Durchsteckhohlwelle, Klemmung hinten
- 轴直径：
- 12 mm
- Welle isoliert
- 法兰类型和扭矩支撑：
- Drehmomentstütze 2-seitig, Lochkreis 63 mm
- 重量：
- + 0,25 kg 1)
- 材料，轴：
- Edelstahl mit Kunststoffhülse
- 材料，法兰：
- Aluminium
- 材料外壳：
- Aluminium
- 材料、线路：
- PVC
- 启动扭矩：
- + 0,5 Ncm (+20 °C)
- 工作扭矩：
- 0,4 Ncm (+20 °C)
- 允许波动静态：
- ± 0,3 mm (radial)
- ± 0,5 mm (axial) 2)
- 允许波动动态：
- ± 0,1 mm (radial)
- ± 0,2 mm (axial) 2)
- 运行速度：
- 6.000 min⁻¹ 3)
- 最大运行速度：
- 9.000 min⁻¹ 4)
- 转子的惯性力矩：
- 50 gcm²
- 轴承寿命：
- 3,6 x 109 Umdrehungen
- 角度加速度：
- ≤ 200.000 rad/s²
SICK DBS60E-R5FQB0S10 1072106 环境数据
- EMC：
- Nach EN 61000-6-2 und EN 61000-6-3
- 保护类型：
- IP65, gehäuseseitig (IEC 60529) 1)
- IP65, wellenseitig (IEC 60529)
- 允许相对湿度：
- 90 % (Betauung nicht zulässig)
- 工作温度范围：
- –30 °C ... +100 °C, bei maximal 3.000 Impulsen pro Umdrehung 2)
- 储存温度范围：
- –40 °C ... +100 °C, ohne Verpackung
- 抗冲击性：
- 200 g, 3 ms (EN 60068-2-27)
- 抗振动性：
- 30 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
SICK DBS60E-R5FQB0S10 1072106 分类
- ECLASS 5.0：
- 27270501
- ECLASS 5.1.4：
- 27270501
- ECLASS 6.0：
- 27270590
- ECLASS 6.2：
- 27270590
- ECLASS 7.0：
- 27270501
- ECLASS 8.0：
- 27270501
- ECLASS 8.1：
- 27270501
- ECLASS 9.0：
- 27270501
- ECLASS 10.0：
- 27270501
- ECLASS 11.0：
- 27270501
- ECLASS 12.0：
- 27270501
- ETIM 5.0：
- EC001486
- ETIM 6.0：
- EC001486
- ETIM 7.0：
- EC001486
- ETIM 8.0：
- EC001486
- UNSPSC 16.0901：
- 41112113
