SICK ATM60-A4A0-K06 1032949
型号: ATM60-A4A0-K06
订货号: 1032949
SICK ATM60-A4A0-K06 1032949 基本属性
净重：0.441 KG
毛重：0.441 KG
长度：110 mm
宽度：90 mm
高度：135 mm
SICK ATM60-A4A0-K06 1032949 特征
- 特殊产品：
- ✔
SICK ATM60-A4A0-K06 1032949 表演
- Schrittzahl pro Umdrehung (Auflösung max.)：
- 8.192 (13 bit)
- 转数：
- 2.048 (11 bit)
- Auflösung max. (Schrittzahl pro Umdrehung x Anzahl Umdrehungen)：
- 13 bit x 11 bit (8.192 x 2.048)
- 决议：
- Maximal zulässige Auflösung: 25 bit (12 bit Singleturn x 13 bit Multiturn oder 13 bit Singleturn x 12 bit Multiturn).
- 测量步骤：
- 0,043°
- 误差限制G：
- ± 0,25° 1)
- 重复标准偏差σr：
- 0,1° 2)
SICK ATM60-A4A0-K06 1032949 接口
- 通信接口：
- SSI
- 初始化时间：
- 1.050 ms 1)
- 位置形成时间：
- 0,15 ms
- 参数数据：
- Schrittzahl pro Umdrehung
- Anzahl Umdrehungen
- Codeart
- Elektronische Justage
- 代码类型：
- Gray
- 代码历史记录可配置：
- CW/CCW (V/R̅)
- 时钟频率：
- 1 MHz 2)
- Set (elektronische Justage)：
- H-aktiv (L = 0 - 4,7 V, H = 10 - Us V)
- CW/CCW (Schrittfolge in Drehrichtung)：
- L-aktiv (L = 0 - 1,5 V, H = 2,0 - Us V)
SICK ATM60-A4A0-K06 1032949 电气数据
- 连接类型：

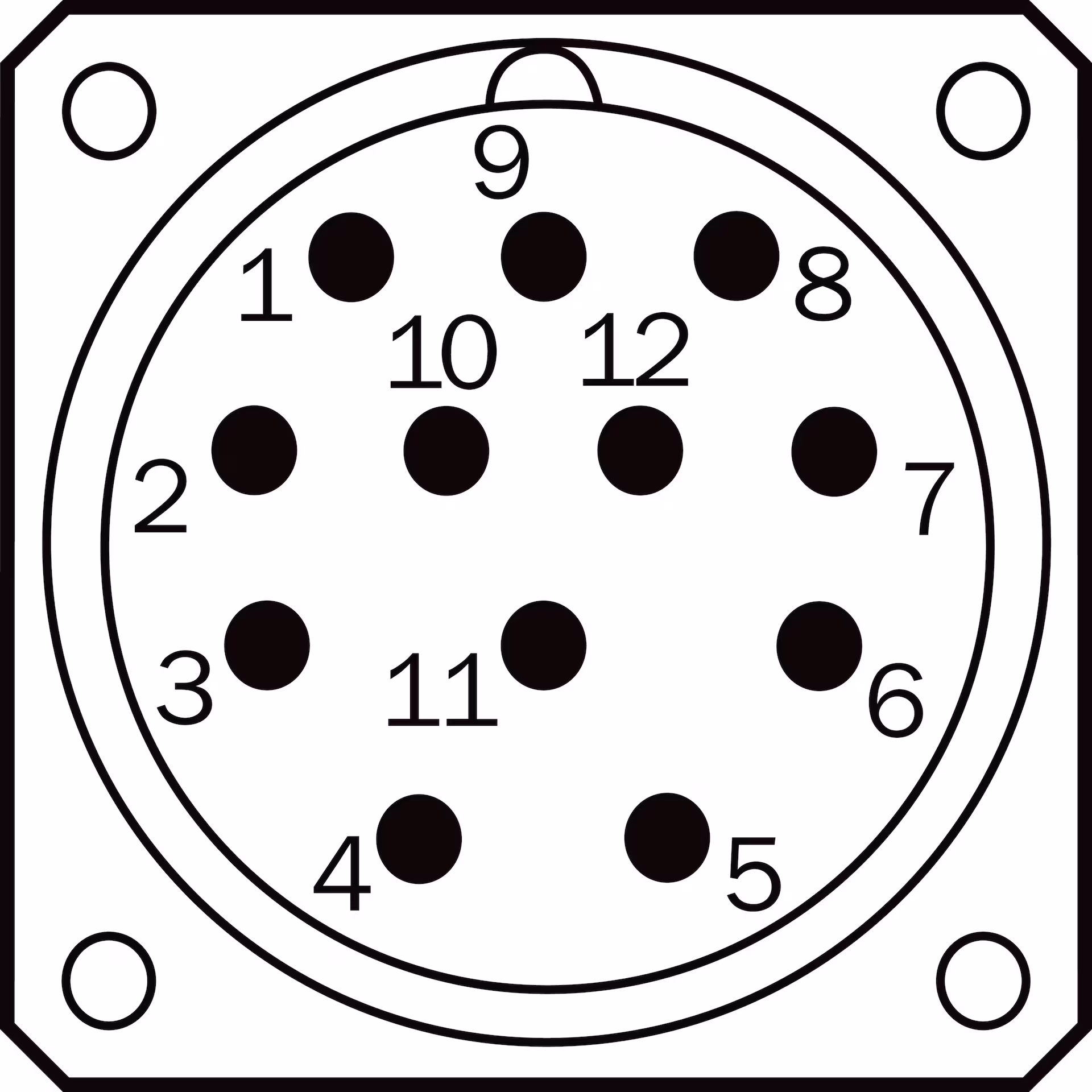

- Stecker, M23, 12-polig, radial
- 电源电压：
- 10 ... 32 V
- 功耗：
- ≤ 0,8 W (ohne Last)
- 极性反接保护：
- ✔
- MTTFd:危险故障时间：
- 150 Jahre (EN ISO 13849-1) 1)

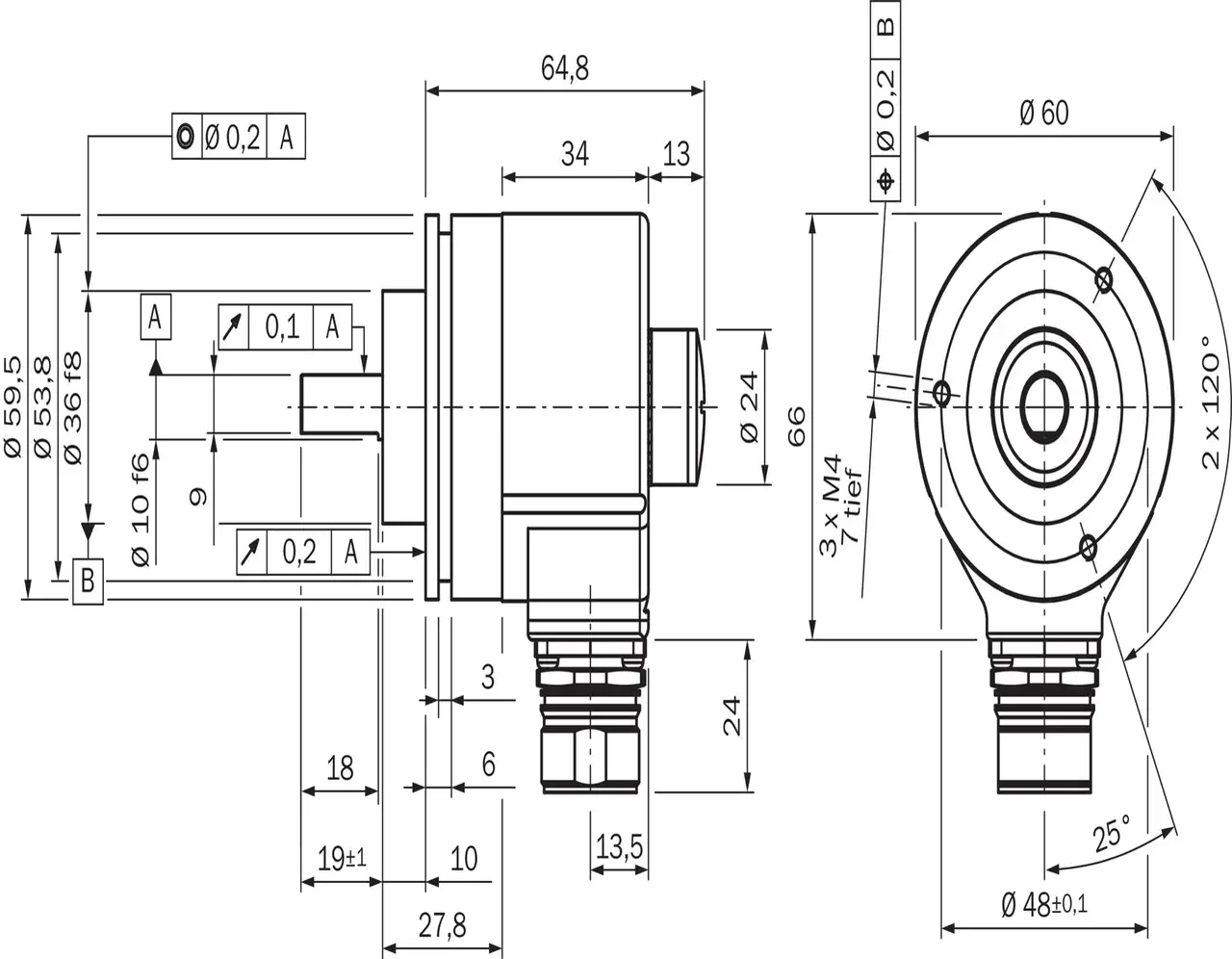

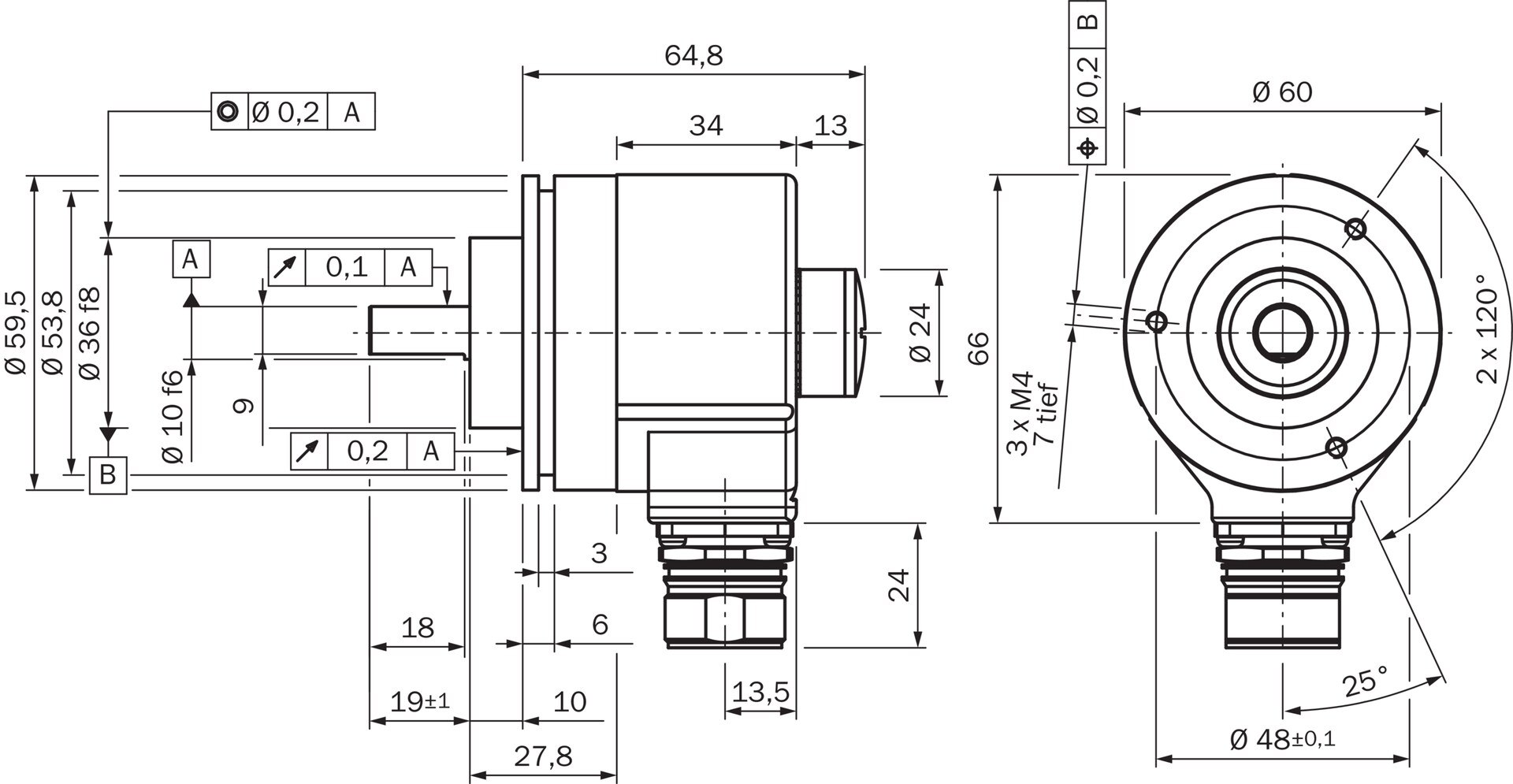

SICK ATM60-A4A0-K06 1032949 机械数据
- 机械设计：
- Vollwelle, Klemmflansch
- 轴直径：
- 10 mm
- 波长：
- 19 mm
- 重量：
- 0,5 kg 1)
- 材料，轴：
- Edelstahl
- 材料，法兰：
- Aluminium
- 材料外壳：
- Aluminiumdruckguss
- 启动扭矩：
- 2,5 Ncm (+20 °C), mit Wellendichtring
- 0,5 Ncm (+20 °C), ohne Wellendichtring 2)
- 工作扭矩：
- 1,8 Ncm (+20 °C), mit Wellendichtring
- 0,3 Ncm (+20 °C), ohne Wellendichtring 2)
- 允许轴载荷：
- 300 N (radial)
- 50 N (axial)
- 运行速度：
- ≤ 6.000 min⁻¹ 3)
- 转子的惯性力矩：
- 35 gcm²
- 轴承寿命：
- 3,6 x 109 Umdrehungen
- 角度加速度：
- ≤ 500.000 rad/s²
SICK ATM60-A4A0-K06 1032949 环境数据
- EMC：
- Nach EN 61000-6-2 und EN 61000-6-3
- 保护类型：
- IP67, mit Wellendichtring (IEC 60529) 1)
- IP43, ohne Wellendichtring, am Geberflansch nicht abgedichtet (IEC 60529) 1)
- IP65, ohne Wellendichtring, am Geberflansch abgedichtet (IEC 60529) 1)
- 允许相对湿度：
- 98 %
- 工作温度范围：
- –20 °C ... +85 °C
- 储存温度范围：
- –40 °C ... +100 °C, ohne Verpackung
- 抗冲击性：
- 100 g, 6 ms (EN 60068-2-27)
- 抗振动性：
- 20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
SICK ATM60-A4A0-K06 1032949 证书
- 欧盟符合性声明：
- ✔
- 英国符合性声明：
- ✔
- ACMA符合性声明：
- ✔
- 中国RoHS：
- ✔
- cULus证书：
- ✔
- EAC证书：
- ✔
SICK ATM60-A4A0-K06 1032949 分类
- ECLASS 5.0：
- 27270502
- ECLASS 5.1.4：
- 27270502
- ECLASS 6.0：
- 27270590
- ECLASS 6.2：
- 27270590
- ECLASS 7.0：
- 27270502
- ECLASS 8.0：
- 27270502
- ECLASS 8.1：
- 27270502
- ECLASS 9.0：
- 27270502
- ECLASS 10.0：
- 27270502
- ECLASS 11.0：
- 27270502
- ECLASS 12.0：
- 27270502
- ETIM 5.0：
- EC001486
- ETIM 6.0：
- EC001486
- ETIM 7.0：
- EC001486
- ETIM 8.0：
- EC001486
- UNSPSC 16.0901：
- 41112113
