SICK AHM36A-SCPZ000S10 1129735
型号: AHM36A-SCPZ000S10
订货号: 1129735
参考面价： 660.00 EUR
SICK AHM36A-SCPZ000S10 1129735 基本属性
净重：0.366 KG
毛重：0.366 KG
长度：135 mm
宽度：85 mm
高度：180 mm
SICK AHM36A-SCPZ000S10 1129735 特征
- 特殊产品：
- ✔
- 特殊功能：
- ATM60-A4A0-K06 Nachfolger
- Flanschadapter 2072298 vormontiert
- Leitung, 8-adrig, mit Stecker, M23, universal, 0,1 m
- Vorkonfiguration:
- - Max. Auflösung: 13 bit x 11 bit (8.192 x 2.048)
- - Bit setting: 24
- - sync_on: 0
- - shift_ri_on: 0
- - centered: 0
- - V/R wire: active
- - Gray code
- - Position: 0
- AHM36 auf 60 mm Klemmflansch adaptiert
- 标准参考装置：
- AHM36A-SCPJ014x12, 1097559
SICK AHM36A-SCPZ000S10 1129735 表演
- Schrittzahl pro Umdrehung (Auflösung max.)：
- 8.192 (13 bit)
- 转数：
- 2.048 (11 bit)
- Auflösung max. (Schrittzahl pro Umdrehung x Anzahl Umdrehungen)：
- 13 bit x 11 bit (8.192 x 2.048)
- 误差限制G：
- 0,35° (bei 20 °C) 1)
- 重复标准偏差σr：
- 0,2° (bei 20 °C) 2)
SICK AHM36A-SCPZ000S10 1129735 接口
- 通信接口：
- SSI
- 初始化时间：
- 100 ms 1)
- 位置形成时间：
- 125 µs
- 过程数据：
- Position
- 参数数据：
- Schrittzahl pro Umdrehung
- Anzahl Umdrehungen
- PRESET
- Zählrichtung
- Codeart
- Verschiebung Positionsbits
- Position Errorbit
- Rundachsfunktionalität
- SSI Modus
- 代码类型：
- Gray, binär
- 代码历史记录可配置：
- CW/CCW (V/R̅) parametrierbar über Programmier-Tool oder Leitung
- 时钟频率：
- 2 MHz 2)
- Set (elektronische Justage)：
- H-aktiv (L = 0 - 3 V, H = 4,0 - Us V)
- CW/CCW (Schrittfolge in Drehrichtung)：
- L-aktiv (L = 0 - 1 V, H = 2,0 - Us V)
SICK AHM36A-SCPZ000S10 1129735 电气数据

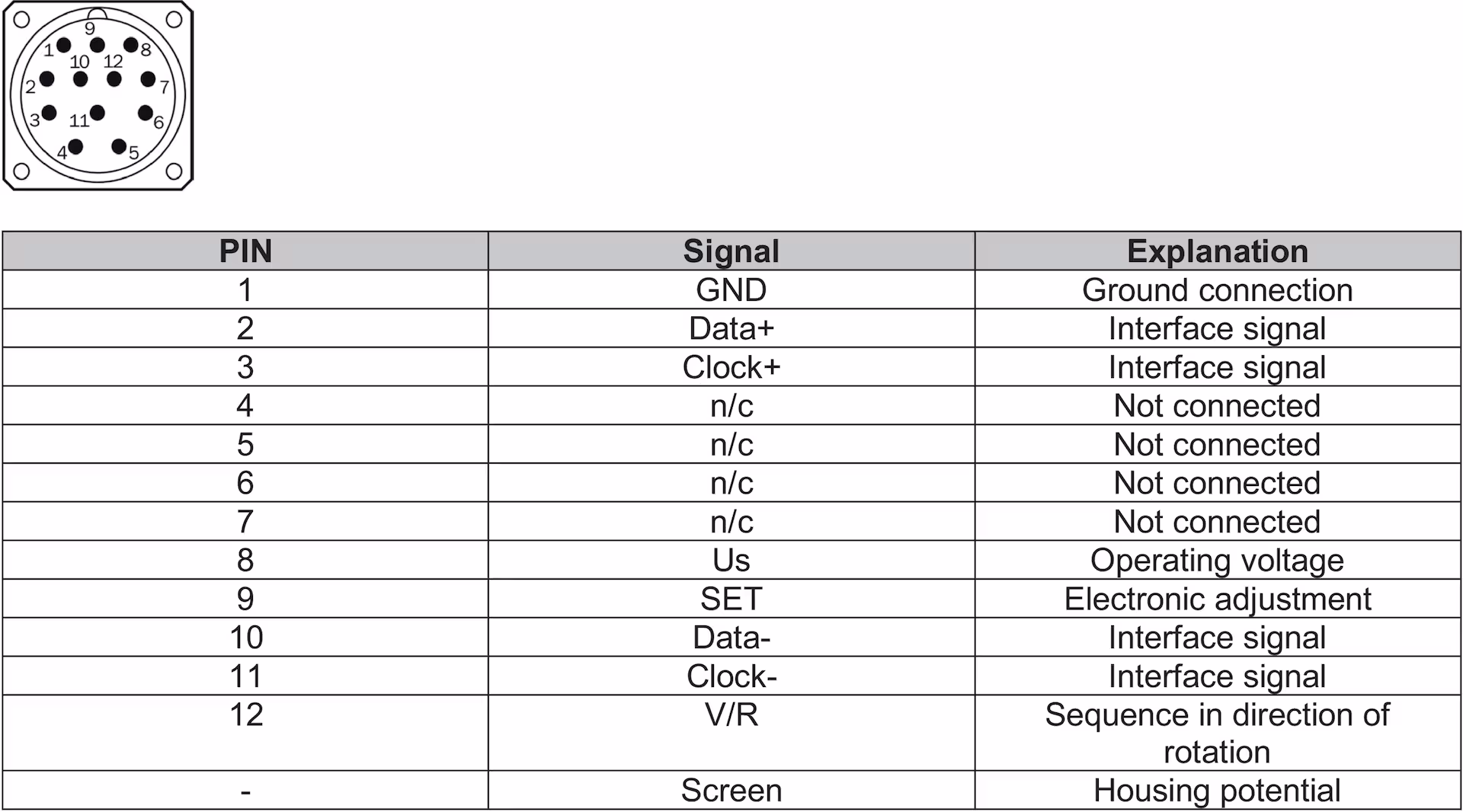

- 连接类型：
- Leitung, 8-adrig, mit Stecker, M23, universal, 0,1 m
- 电源电压：
- 4,5 ... 32 V DC
- 功耗：
- ≤ 1,5 W (ohne Last)
- 极性反接保护：
- ✔
- MTTFd:危险故障时间：
- 230 Jahre (EN ISO 13849-1) 1)

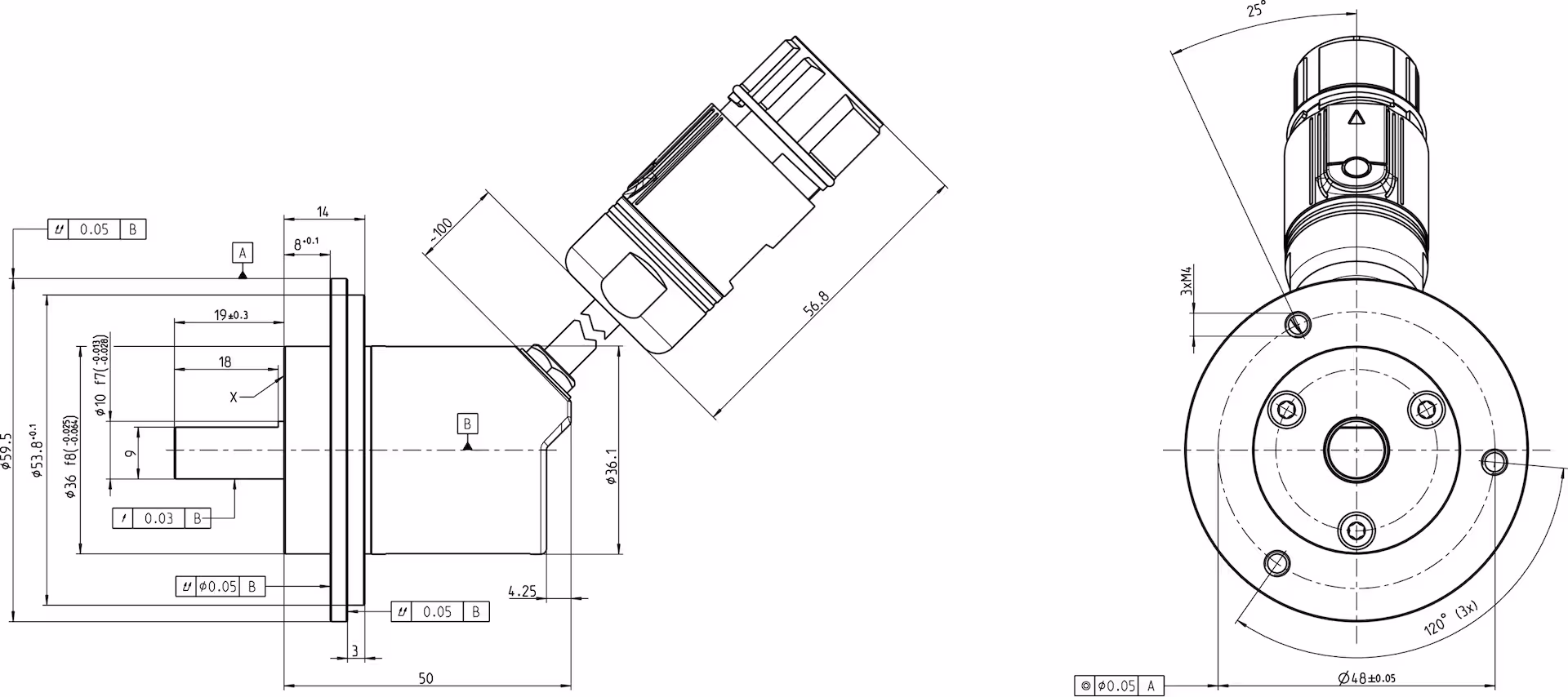

SICK AHM36A-SCPZ000S10 1129735 机械数据
- 机械设计：
- Vollwelle, Klemmflansch
- 轴直径：
- 10 mm 1)
- 波长：
- 24 mm
- 法兰类型：
- AHM36 auf 60 mm Klemmflansch adaptiert durch vormontierten Adapterflansch BEF-FA-020-036, 2072298
- 重量：
- 0,12 kg 2)
- 材料，轴：
- Edelstahl
- 材料，法兰：
- Aluminium
- 材料外壳：
- Zink
- 材料、线路：
- PUR
- 启动扭矩：
- 1 Ncm (+20 °C)
- 工作扭矩：
- < 1 Ncm (+20 °C)
- 允许轴载荷：
- 40 N (radial)
- 20 N (axial)
- 运行速度：
- ≤ 6.000 min⁻¹
- 转子的惯性力矩：
- 2,5 gcm²
- 轴承寿命：
- 3,6 x 10^8 Umdrehungen
- 角度加速度：
- ≤ 500.000 rad/s²
SICK AHM36A-SCPZ000S10 1129735 环境数据
- EMC：
- Nach EN 61000-6-2 und EN 61000-6-3
- 保护类型：
- IP66 (IEC 60529)
- IP67 (IEC 60529)
- 允许相对湿度：
- 90 % (Betauung nicht zulässig)
- 工作温度范围：
- –40 °C ... +100 °C
- 储存温度范围：
- –40 °C ... +100 °C, ohne Verpackung
- 抗冲击性：
- 100 g, 6 ms (EN 60068-2-27)
- 抗振动性：
- 20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
SICK AHM36A-SCPZ000S10 1129735 分类
- ECLASS 5.0：
- 27270502
- ECLASS 5.1.4：
- 27270502
- ECLASS 6.0：
- 27270590
- ECLASS 6.2：
- 27270590
- ECLASS 7.0：
- 27270502
- ECLASS 8.0：
- 27270502
- ECLASS 8.1：
- 27270502
- ECLASS 9.0：
- 27270502
- ECLASS 10.0：
- 27270502
- ECLASS 11.0：
- 27270502
- ECLASS 12.0：
- 27270502
- ETIM 5.0：
- EC001486
- ETIM 6.0：
- EC001486
- ETIM 7.0：
- EC001486
- ETIM 8.0：
- EC001486
- UNSPSC 16.0901：
- 41112113
