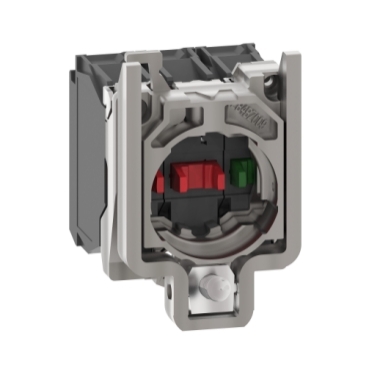

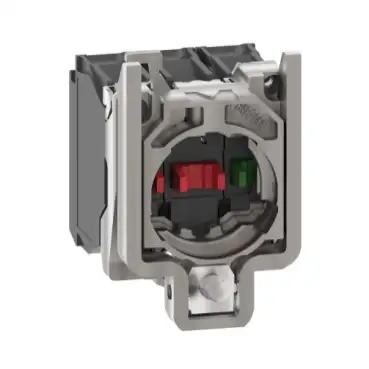

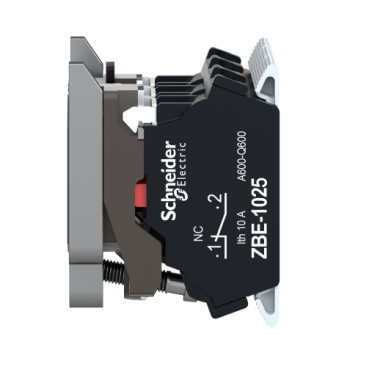

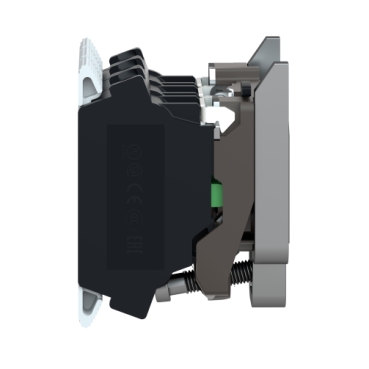

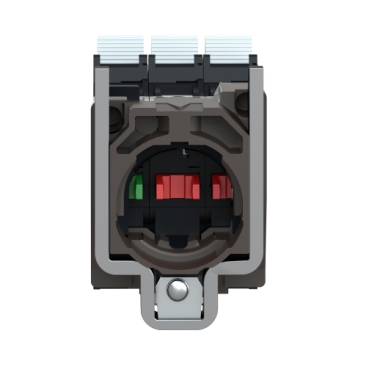

Schneider ZB4BZ141

ZB4BZ141 · Modularer Aufbau aus Metall für schnelle und einfache Installation Ideal für den universellen Einsatz in der Industrie, im Maschinen- und Schaltschrankbau sowie in Gebäuden Höchste Robustheit für raue Umgebungsbedingungen Hervorragende mechanische Verbindung zwischen Frontelement und Hilfsschalter Große Auswahl an verschiedenen Hilfsschaltern und Zubehör Umweltfreundlichkeit des Produkts Weitere Informationen

法国 施耐德 Schneider
基本信息

型号: ZB4BZ141

参考面价: €21.10 ≈ ¥155.31 查看汇率详情 →

Modularer Aufbau aus Metall für schnelle und einfache Installation Ideal für den universellen Einsatz in der Industrie, im Maschinen- und Schaltschrankbau sowie in Gebäuden Höchste Robustheit für raue Umgebungsbedingungen Hervorragende mechanische Verbindung zwischen Frontelement und Hilfsschalter Große Auswahl an verschiedenen Hilfsschaltern und Zubehör Umweltfreundlichkeit des Produkts Weitere Informationen
  • Modularer Aufbau aus Metall für schnelle und einfache Installation
  • Ideal für den universellen Einsatz in der Industrie, im Maschinen- und Schaltschrankbau sowie in Gebäuden
  • Höchste Robustheit für raue Umgebungsbedingungen
  • Hervorragende mechanische Verbindung zwischen Frontelement und Hilfsschalter
  • Große Auswahl an verschiedenen Hilfsschaltern und Zubehör
  • Umweltfreundlichkeit des Produkts Weitere Informationen
基本属性
净重:0.072 KG
Hauptmerkmale
Baureihe:
Harmony XB4
Produkt- oder Komponententyp:
Komplette Gehäuse-/Kontaktbaugruppe
Kurzbezeichnung des Geräts:
ZB4
Haltekragenmaterial:
Zamak
Verkauf je unteilbare Menge:
1
Typ des Frontelements:
Standard

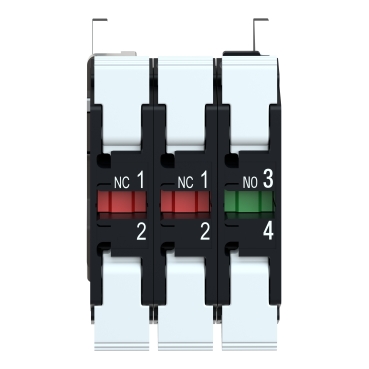

Art und Zusammensetzung der Kontakte:
1 S + 2 Ö
Betrieb der Kontakte:
Gestuft schaltend
Typ des Kontaktblocks:
Einfach

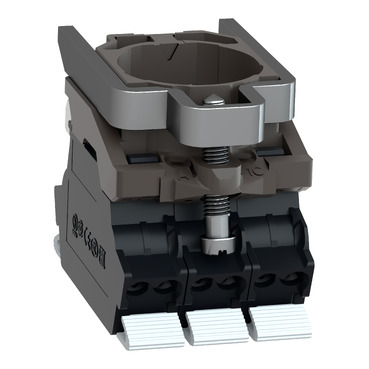

Geräteaufbau:
  • Gehäuse
  • Befestigungsflansch

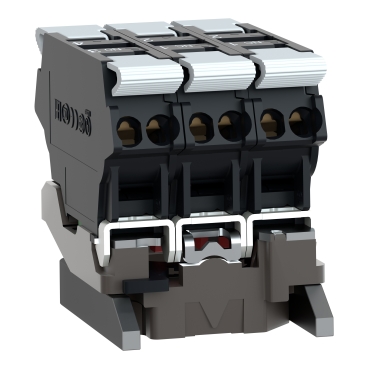

Anschlüsse - Klemmen:
  • Schraubklemmenleisten, <= 2 x 1,5 mm² mit Kabelende entspricht IEC 60947-1
  • Schraubklemmenleisten, >= 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1
Zusatzmerkmale
CAD-Gesamtbreite:
30 mm
CAD-Gesamthöhe:
47 mm
CAD-Gesamttiefe:
37 mm
Klemmenbeschreibung ISO Nr. 1:
(11-12)NC
Produktgewicht:
0,072 kg
Verwendung der Kontakte:
Standardkontakte
Positive Öffnung:
Mit entspricht IEC 60947-5-1 appendix K
Betriebsweg:
  • 1,5 mm (Öffner, wechselnder elektrischer Zustand)
  • 2,6 mm (Schließer, wechselnder elektrischer Zustand)
  • 4,3 mm (Gesamtweg)
Betriebsdrehmoment:
0,05 Nm Schließer, wechselnder elektrischer Zustand
Mechanische Lebensdauer:
5000000 Zyklen
[M] Anzugsdrehmoment:
0,8…1,2 Nm entspricht IEC 60947-1
Schraubenkopfform:
  • Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
Kontaktmaterial:
Silberlegierung (Ag/Ni)
Kurzschlussschutz:
10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
[Ith] Konventioneller thermischer Strom in freier Luft:
10 A entspricht IEC 60947-5-1
[Ui] Bemessungs-Isolationsspannung:
600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
[Uimp] Bemessungs-Stoßspannungsfestigkeit:
6 kV entspricht IEC 60947-1
[Ie] Betriebsbemessungstrom:
  • 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
Elektrische Lebensdauer:
  • 10000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 10000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 10000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 10000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 10000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
elektrische Zuverlässigkeit:
  • λ < 10exp(-6) bei 5 V, 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4
  • λ < 10exp(-8) bei 17 V, 5 mA bei sauberer Umgebung entspricht IEC 60947-5-4
Gerätedarstellung:
Grundlegende Unterbaugruppen
Montage
Beschichtung:
TH
Umgebungstemperatur bei Lagerung:
-40…70 °C
Umgebungstemperatur bei Betrieb:
-40…70 °C
Schutzart (IP):
IP20 entspricht IEC 60529
Normen:
  • IEC 60947-5-4
  • IEC 60947-5-1
  • IEC 60947-5-5
  • JIS C8201-5-1
  • IEC 60947-1
  • CSA C22.2 Nr. 14
  • UL 508
  • JIS C8201-1
Produktzertifizierungen:
  • LROS (Lloyds register of shipping)
  • CSA
  • UL
  • DNV
  • GL
  • BV
Vibrationsfestigkeit:
5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6
Stoßfestigkeit:
  • 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
Verpackungseinheiten
VPE 1 Art:
PCE
VPE 1 Menge:
1
VPE 1 Höhe:
3,4 cm
VPE 1 Breite:
4,5 cm
VPE 1 Länge:
5,4 cm
VPE 1 Gewicht:
70 g
VPE 2 Art:
BB1
VPE 2 Menge:
5
VPE 2 Höhe:
3,4 cm
VPE 2 Breite:
4,5 cm
VPE 2 Länge:
26,5 cm
VPE 2 Gewicht:
350 g
VPE 3 Art:
S02
VPE 3 Menge:
100
VPE 3 Höhe:
15 cm
VPE 3 Breite:
30 cm
VPE 3 Länge:
40 cm
VPE 3 Gewicht:
7,362 kg
Vertragliche Gewährleistung
Gewährleistung:
18 months
