ZB4BZ103

ZB4BZ103

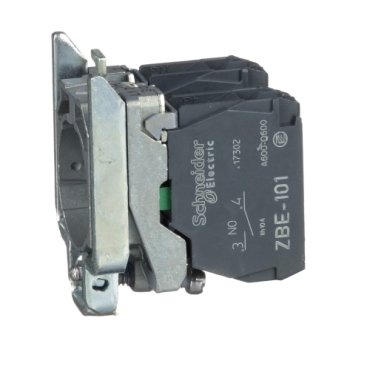

ZB4BZ103 Schneider 原厂跨境代采
ZB4BZ103基本信息

型号: ZB4BZ103

参考面价： 16.15 EUR

带安装法兰的辅助开关组，Harmony XB4，金属，22mm，30mm，2S，螺丝端子
  • 模块化金属结构，安装快捷方便
  • 非常适合在工业、机械和控制柜结构以及建筑中广泛使用
  • 在恶劣的环境条件下具有最高的稳健性
  • 前部元件和辅助开关之间具有良好的机械连接
  • 多种辅助开关和附件可供选择
ZB4BZ103基本属性
净重：0.062 KG
ZB4BZ103主要特点
系列：
Harmony XB4
产品或组件类型：
Komplette Gehäuse-/Kontaktbaugruppe
设备的简短描述：
ZB4
项圈材料：
Zamak
不可分割数量的销售额：
1
前部元件类型：
Standard
联系人的类型和组成：
2 S
触点的操作：
Gestuft schaltend
接触块类型：
Einfach
设备结构：
  • Gehäuse
  • Befestigungsflansch
终端：
  • Schraubklemmenleisten, = 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1
ZB4BZ103主要特点
系列：
Harmony XB4
产品或组件类型：
Komplette Gehäuse-/Kontaktbaugruppe
设备的简短描述：
ZB4
项圈材料：
Zamak
不可分割数量的销售额：
1
前部元件类型：
Standard
联系人的类型和组成：
2 S
触点的操作：
Gestuft schaltend
接触块类型：
Einfach
设备结构：
  • Gehäuse
  • Befestigungsflansch
终端：
  • Schraubklemmenleisten, = 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1
ZB4BZ103其他功能
CAD总宽度：
30 mm
CAD总高度：
47 mm
CAD总深度：
37 mm
端子说明ISO编号1：
(13-14)S
产品重量：
0,062 kg
联系人的使用：
Standardkontakte
正开口：
Ohne
作业路线：
  • 2,6 mm (Schließer, wechselnder elektrischer Zustand)
  • 4,3 mm (Gesamtweg)
工作扭矩：
0,05 Nm Schließer, wechselnder elektrischer Zustand
机械使用寿命：
5000000 Zyklen
[M] 拧紧力矩：
0,8…1,2 Nm entspricht IEC 60947-1
螺钉头形状：
  • Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
接触材料：
Silberlegierung (Ag/Ni)
短路保护：
10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
[ih]露天的常规热流：
10 A entspricht IEC 60947-5-1
[Ui]设计绝缘电压：
600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
[Uimp]设计抗震性：
6 kV entspricht IEC 60947-1
[Ie]操作设计流程：
  • 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
电气使用寿命：
  • 10000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 10000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 10000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 10000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 10000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
电气可靠性：
  • λ < 10exp(-6) bei 5 V, 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4
  • λ < 10exp(-8) bei 17 V, 5 mA bei sauberer Umgebung entspricht IEC 60947-5-4
设备显示：
Grundlegende Unterbaugruppen
ZB4BZ103其他功能
CAD总宽度：
30 mm
CAD总高度：
47 mm
CAD总深度：
37 mm
端子说明ISO编号1：
(13-14)S
产品重量：
0,062 kg
联系人的使用：
Standardkontakte
正开口：
Ohne
作业路线：
  • 2,6 mm (Schließer, wechselnder elektrischer Zustand)
  • 4,3 mm (Gesamtweg)
工作扭矩：
0,05 Nm Schließer, wechselnder elektrischer Zustand
机械使用寿命：
5000000 Zyklen
[M] 拧紧力矩：
0,8…1,2 Nm entspricht IEC 60947-1
螺钉头形状：
  • Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
接触材料：
Silberlegierung (Ag/Ni)
短路保护：
10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
[ih]露天的常规热流：
10 A entspricht IEC 60947-5-1
[Ui]设计绝缘电压：
600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
[Uimp]设计抗震性：
6 kV entspricht IEC 60947-1
[Ie]操作设计流程：
  • 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
电气使用寿命：
  • 10000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 10000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 10000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 10000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 10000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
电气可靠性：
  • λ < 10exp(-6) bei 5 V, 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4
  • λ < 10exp(-8) bei 17 V, 5 mA bei sauberer Umgebung entspricht IEC 60947-5-4
设备显示：
Grundlegende Unterbaugruppen
ZB4BZ103装配
ZB4BZ103装配
ZB4BZ103包装单位
ZB4BZ103包装单位
ZB4BZ103合同担保
ZB4BZ103合同担保
ZB4BZ103
业务合作

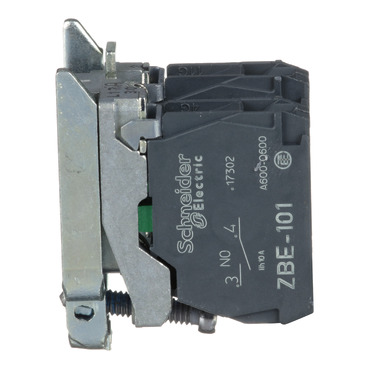

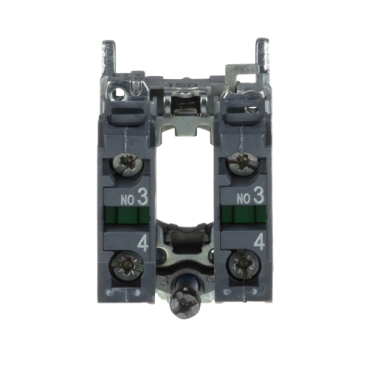

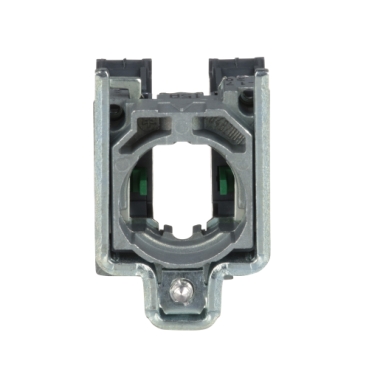

ZB4BZ103 - Schneider产品主图

基本信息

型号: ZB4BZ103

参考面价： 16.15 EUR

带安装法兰的辅助开关组，Harmony XB4，金属，22mm，30mm，2S，螺丝端子
  • ·模块化金属结构，安装快捷方便
  • ·非常适合在工业、机械和控制柜结构以及建筑中广泛使用
  • ·在恶劣的环境条件下具有最高的稳健性
  • ·前部元件和辅助开关之间具有良好的机械连接
  • ·多种辅助开关和附件可供选择
主要特点
系列：
Harmony XB4
产品或组件类型：
Komplette Gehäuse-/Kontaktbaugruppe
设备的简短描述：
ZB4
项圈材料：
Zamak
不可分割数量的销售额：
1
前部元件类型：
Standard
联系人的类型和组成：
2 S
触点的操作：
Gestuft schaltend
接触块类型：
Einfach
设备结构：
  • Gehäuse
  • Befestigungsflansch
终端：
  • Schraubklemmenleisten, = 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1
主要特点
系列：
Harmony XB4
产品或组件类型：
Komplette Gehäuse-/Kontaktbaugruppe
设备的简短描述：
ZB4
项圈材料：
Zamak
不可分割数量的销售额：
1
前部元件类型：
Standard
联系人的类型和组成：
2 S
触点的操作：
Gestuft schaltend
接触块类型：
Einfach
设备结构：
  • Gehäuse
  • Befestigungsflansch
终端：
  • Schraubklemmenleisten, = 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1
其他功能
CAD总宽度：
30 mm
CAD总高度：
47 mm
CAD总深度：
37 mm
端子说明ISO编号1：
(13-14)S
产品重量：
0,062 kg
联系人的使用：
Standardkontakte
正开口：
Ohne
作业路线：
  • 2,6 mm (Schließer, wechselnder elektrischer Zustand)
  • 4,3 mm (Gesamtweg)
工作扭矩：
0,05 Nm Schließer, wechselnder elektrischer Zustand
机械使用寿命：
5000000 Zyklen
[M] 拧紧力矩：
0,8…1,2 Nm entspricht IEC 60947-1
螺钉头形状：
  • Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
接触材料：
Silberlegierung (Ag/Ni)
短路保护：
10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
[ih]露天的常规热流：
10 A entspricht IEC 60947-5-1
[Ui]设计绝缘电压：
600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
[Uimp]设计抗震性：
6 kV entspricht IEC 60947-1
[Ie]操作设计流程：
  • 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
电气使用寿命：
  • 10000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 10000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 10000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 10000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 10000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
电气可靠性：
  • λ < 10exp(-6) bei 5 V, 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4
  • λ < 10exp(-8) bei 17 V, 5 mA bei sauberer Umgebung entspricht IEC 60947-5-4
设备显示：
Grundlegende Unterbaugruppen
其他功能
CAD总宽度：
30 mm
CAD总高度：
47 mm
CAD总深度：
37 mm
端子说明ISO编号1：
(13-14)S
产品重量：
0,062 kg
联系人的使用：
Standardkontakte
正开口：
Ohne
作业路线：
  • 2,6 mm (Schließer, wechselnder elektrischer Zustand)
  • 4,3 mm (Gesamtweg)
工作扭矩：
0,05 Nm Schließer, wechselnder elektrischer Zustand
机械使用寿命：
5000000 Zyklen
[M] 拧紧力矩：
0,8…1,2 Nm entspricht IEC 60947-1
螺钉头形状：
  • Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
接触材料：
Silberlegierung (Ag/Ni)
短路保护：
10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
[ih]露天的常规热流：
10 A entspricht IEC 60947-5-1
[Ui]设计绝缘电压：
600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
[Uimp]设计抗震性：
6 kV entspricht IEC 60947-1
[Ie]操作设计流程：
  • 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
电气使用寿命：
  • 10000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 10000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 10000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 10000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 10000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
电气可靠性：
  • λ < 10exp(-6) bei 5 V, 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4
  • λ < 10exp(-8) bei 17 V, 5 mA bei sauberer Umgebung entspricht IEC 60947-5-4
设备显示：
Grundlegende Unterbaugruppen
装配
装配
包装单位
包装单位
合同担保
合同担保
