XPSUAT33A3APSicherheitsrelaisHarmonyXPSU10Fkt

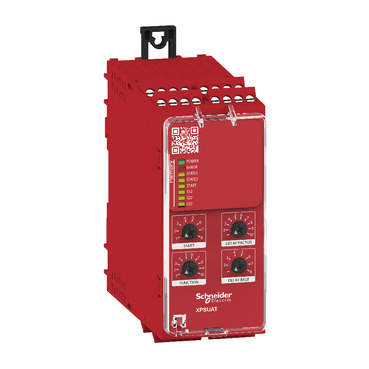

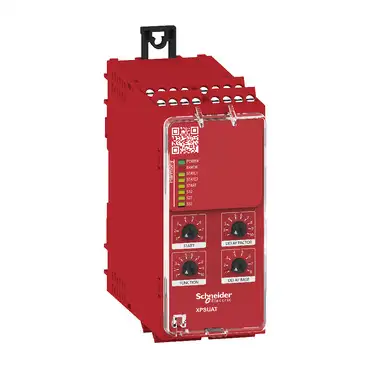

XPSUAT33A3AP
基本信息
型号: XPSUAT33A3AP
参考面价： 403.00 EUR
Sicherheitsrelais, Harmony XPSU, 10Fkt, 1Kreis, PLe/Kat4/SIL3, 3S+3Sv 0,1-900s 1Ö 1T, Diagnose, 48-240VAC/DC, Schraub
- ·Universelles Sicherheitsrelais / Sicherheitsschaltgerät für Sicherheitsanwendung bis PL e/Kategorie 4/SIL3
- ·Einstellbare Sicherheitsfunktion und Startbedingung über frontseitige Drehschalter
- ·Für Not-Aus, Not-Halt, Sicherheits-, Magnet-, Näherungsschalter, PNP/NPN-Sensoren, OSSD-Ausgänge, Schaltmatte
- ·Startbedingung mit Rückführkreis (EDM): automatisch, manuell, überwacht, sowie Anlauftest
- ·Einstellbare Abschaltverzögerung vom 0,1 Sekunde bis zu 15 Minuten
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Harmony Sicherheitsautomatisierung
- Produkt- oder Komponententyp：
- Sicherheitsmodul
- Bezeichnung des Sicherheitsmoduls：
- XPSUAT
- Anwendung des Sicherheitsmoduls：
- Überwachung antivalenter Kontakte
- Für Überwachung von Not-Halt, Schutztür und Lichtvorhang
- Überwachung von druckempfindlichen Schutzeinrichtung mit 4 Leitern (Trittmatte/Schaltleiste)
- Funktion des Moduls：
- Not-Halt mit 2 Ö
- Schutztürüberwachung mit 1 oder 2 Endschaltern
- Überwachung von 2 PNP-Sensoren
- Überwachung Magnetschalter
- Überwachung Lichtvorhang
- RFID-Sicherheitsschalter
- Überwachung einer berührungslos wirkenden Schutzeinrichtung (BWS/ESPE)
- Trittmatten/Schaltleisten
- Näherungsschalterüberwachung
- Überwachung 1 PNP- und 1 NPN-Sensor
- Sicherheitsniveau：
- Kann PL e/Kategorie 4 erreichen für Relais-Schließerkontakt entspricht ISO 13849-1
- Kann SILCL 3 erreichen für Relais-Schließerkontakt entspricht IEC 62061
- Kann SIL 3 erreichen für Relais-Schließerkontakt entspricht IEC 61508
- Bis zu PL c/Kategorie 1 für Relais-Öffnerkontakt entspricht ISO 13849-1
- Bis zu SILCL1 für Relais-Öffnerkontakt entspricht IEC 62061
- Kann SIL 1 erreichen für Relais-Öffnerkontakt entspricht IEC 61508
- Daten bezüglich Sicherheit und Zuverlässigkeit：
- MTTFd > 30 Jahre entspricht ISO 13849-1
- Dcavg >= 99 % entspricht ISO 13849-1
- PFHd = 1,47E-09 entspricht ISO 13849-1 für SS0
- PFHd = 1,48E-09 entspricht ISO 13849-1 für SS1
- HFT = 1 entspricht IEC 62061
- PFHd = 1,47E-09 entspricht IEC 62061 für SS0
- PFHd = 1,48E-09 entspricht IEC 62061 für SS1
- SFF > 99% entspricht IEC 62061
- HFT = 1 entspricht IEC 61508-1
- PFHd = 1,47E-09 entspricht IEC 61508-1 für SS0
- PFHd = 1,48E-09 entspricht IEC 61508-1 für SS1
- SFF > 99% entspricht IEC 61508-1
- Typ = B entspricht IEC 61508-1
- Stromkreistyp：
- Öffnerpaar
- PNP-Paar
- Antivalentes Paar
- OSSD-Paar
- Anschlüsse - Klemmen：
- Abnehmbare Schraubklemmleiste, 0,2 - 2,5 mm² starr oder flexibel
- Abnehmbare Schraubklemmleiste, 0,25 - 2,5 mm² flexibel mit Aderendhülse Einzelader
- Abnehmbare Schraubklemmleiste, 0,2 - 1,5 mm² starr oder flexibel Doppelader
- Abnehmbare Schraubklemmleiste, 2x 0,25-1 mm² flexibel mit Aderendhülse ohne Aderendhülse, mit Isolierkragen
- Abnehmbare Schraubklemmleiste, 2x 0,5-1,5 mm² flexibel mit Aderendhülse mit Aderendhülse, mit Isolierkragen
- [UH,nom] Bemessungsbetriebsspannung：
- 48-240 V AC/DC -10 - +10 %
Zusatzmerkmale
- Synchronisationszeit zwischen den Eingängen：
- 0,5 s
- 2 s
- 4 s
- Art des Starts：
- Automatisch/manuell/überwacht
- Leistungsaufnahme in W：
- 4 W 48 V DC
- Leistungsaufnahme in VA：
- 10 VA 240 V AC 50/60 Hz
- Eingangsschutztyp：
- Intern, elektronisch
- Sicherheitsausgänge：
- 3 S konfigurierbar
- 3 S sofort
- 1 Ö konfigurierbar
- Sicherheitseingänge：
- 2 positive Sicherheitseingänge 24 V DC 8 mA
- 1 negativer Sicherheitseingang
- Maximaler Leitungswiderstand：
- 500 Ohm
- Zeitverzögerungsbereich：
- 0-900 s off Verzögerung
- Eingangs-Kompatibilität：
- Öffnerkreis entspricht ISO 14119
- Positionsschalter entspricht ISO 14119
- Mechanischer Kontakt entspricht ISO 14119
- Öffnerkreis entspricht ISO 13850
- Antivaltenes Paar entspricht ISO 14119
- OSSD-Paar entspricht IEC 61496-1-2
- 3-polige PNP-Näherungsschalter
- Nennbetriebsstrom Ie：
- 5 A AC-1 für Relais-Schließerkontakt
- 3 A AC-15 für Relais-Schließerkontakt
- 5 A DC-1 für Relais-Schließerkontakt
- 3 A DC-13 für Relais-Schließerkontakt
- 3 A AC-1 für Relais-Öffnerkontakt
- 1 A AC-15 für Relais-Öffnerkontakt
- 3 A DC-1 für Relais-Öffnerkontakt
- 1 A DC-13 für Relais-Öffnerkontakt
- Steuerausgänge：
- 4 Ein/Aus konfigurierbar gepulster Ausgang
- Eingangs-/Ausgangstyp：
- Gepulster Ausgang für Diagnose 24 V DC, 20 mA Z1, nicht sicherheitsrelevant
- Halbleiterausgang 24 V DC, 20 mA Z2, nicht sicherheitsrelevant
- [Ith] Konventioneller thermischer Strom in freier Luft：
- 16 A
- Zugehörige Absicherung：
- 10 A gG für Schließerrelais Ausgangskreis entspricht IEC 60947-1
- Min. Ausgangsstrom：
- 20 mA für Relaisausgang
- Min. Ausgangsspannung：
- 24 V für Relaisausgang
- Max. Reaktionszeit bei geöffnetem Eingang：
- 20 ms
- [Ui] Bemessungs-Isolationsspannung：
- 250 V (Verschmutzungsgrad 2) entspricht IEC 60947-1
- [Uimp] Bemessungs-Stoßspannungsfestigkeit：
- 4 kV Überspannungskategorie II entspricht IEC 60947-1
- Montagehalterung：
- 35 mm symmetrische DIN-Schiene
- Tiefe：
- 120 mm
- Höhe：
- 100 mm
- Breite：
- 45 mm
- Produktgewicht：
- 0,350 kg
Montage
- Normen：
- IEC 60947-5-1
- IEC 61508-1 Norm der funktionalen Sicherheit
- IEC 61508-2 Norm der funktionalen Sicherheit
- IEC 61508-3 Norm der funktionalen Sicherheit
- IEC 61508-4 Norm der funktionalen Sicherheit
- IEC 61508-5 Norm der funktionalen Sicherheit
- IEC 61508-6 Norm der funktionalen Sicherheit
- IEC 61508-7 Norm der funktionalen Sicherheit
- ISO 13849-1 Norm der funktionalen Sicherheit
- IEC 62061 Norm der funktionalen Sicherheit
- Produktzertifizierungen：
- TÜV
- cULus
- Schutzart (IP)：
- IP54 entspricht IEC 60947-1 (Installationsbereich)
- IP40 entspricht IEC 60947-1 (Gehäuse)
- IP20 entspricht IEC 60947-1 (Klemmen)
- Umgebungstemperatur bei Lagerung：
- -25…85 °C
- Relative Luftfeuchtigkeit：
- 5…95 % nicht kondensierend
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 6,5 cm
- VPE 1 Breite：
- 13,7 cm
- VPE 1 Länge：
- 15,5 cm
- VPE 1 Gewicht：
- 450,0 g
- VPE 2 Art：
- S03
- VPE 2 Menge：
- 16
- VPE 2 Höhe：
- 30 cm
- VPE 2 Breite：
- 30 cm
- VPE 2 Länge：
- 40 cm
- VPE 2 Gewicht：
- 7,914 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 Monate
