XPSUAK12APSicherheitsrelaisHarmonyXPSU10Funktionen
XPSUAK12AP
基本信息

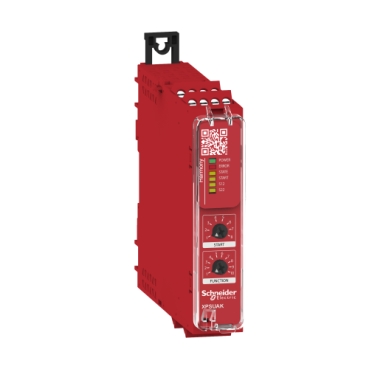

型号: XPSUAK12AP
Sicherheitsrelais, Harmony XPSU, 10Funktionen, 1Kreis, PLe/Kat4/SIL3, 2S 1Ö, Diagnose, 24VAC/DC, Schraub
- ·Universelles Sicherheitsrelais / Sicherheitsschaltgerät für Sicherheitsanwendung bis PL e/Kategorie 4/SIL3
- ·Einstellbare Sicherheitsfunktion und Startbedingung über frontseitige Drehschalter
- ·Für Not-Aus, Not-Halt, Sicherheits-, Magnet-, Näherungsschalter, PNP/NPN-Sensoren, OSSD-Ausgänge, Schaltmatte
- ·Startbedingung mit Rückführkreis (EDM): automatisch, manuell, überwacht, sowie Anlauftest
- ·Ausgänge: 2 Schliesser, 1 Öffner, 1 Diagnosetelegramm, seitlicher Anschluss für Kontakterweiterung XPSUEP
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Harmony Sicherheitsautomatisierung
- Produkt- oder Komponententyp：
- Sicherheitsmodul
- Bezeichnung des Sicherheitsmoduls：
- XPSUAK
- Anwendung des Sicherheitsmoduls：
- Überwachung antivalenter Kontakte
- Für Überwachung von Not-Halt, Schutztür und Lichtvorhang
- Überwachung von druckempfindlichen Schutzeinrichtung mit 4 Leitern (Trittmatte/Schaltleiste)
- Funktion des Moduls：
- Not-Halt mit 2 Ö
- Schutztürüberwachung mit 1 oder 2 Endschaltern
- Überwachung von 2 PNP-Sensoren
- Überwachung Magnetschalter
- Überwachung Lichtvorhang
- RFID-Sicherheitsschalter
- Überwachung einer berührungslos wirkenden Schutzeinrichtung (BWS/ESPE)
- Trittmatten/Schaltleisten
- Näherungsschalterüberwachung
- Überwachung 1 PNP- und 1 NPN-Sensor
- Sicherheitsniveau：
- Kann PL e/Kategorie 4 erreichen für Relais-Schließerkontakt entspricht ISO 13849-1
- Kann SILCL 3 erreichen für Relais-Schließerkontakt entspricht IEC 62061
- Kann SIL 3 erreichen für Relais-Schließerkontakt entspricht IEC 61508
- Bis zu PL c/Kategorie 1 für Relais-Öffnerkontakt entspricht ISO 13849-1
- Bis zu SILCL1 für Relais-Öffnerkontakt entspricht IEC 62061
- Kann SIL 1 erreichen für Relais-Öffnerkontakt entspricht IEC 61508
- Daten bezüglich Sicherheit und Zuverlässigkeit：
- MTTFd > 30 Jahre entspricht ISO 13849-1
- Dcavg >= 99 % entspricht ISO 13849-1
- PFHd = 1,13E-09 entspricht ISO 13849-1
- HFT = 1 entspricht IEC 62061
- PFHd = 1,13E-09 entspricht IEC 62061
- SFF > 99% entspricht IEC 62061
- HFT = 1 entspricht IEC 61508-1
- PFHd = 1,13E-09 entspricht IEC 61508-1
- SFF > 99% entspricht IEC 61508-1
- Typ = B entspricht IEC 61508-1
- Stromkreistyp：
- Öffnerpaar
- PNP-Paar
- Antivalentes Paar
- OSSD-Paar
- Anschlüsse - Klemmen：
- Abnehmbare Schraubklemmleiste, 0,2 - 2,5 mm² starr oder flexibel
- Abnehmbare Schraubklemmleiste, 0,25 - 2,5 mm² flexibel mit Aderendhülse Einzelader
- Abnehmbare Schraubklemmleiste, 0,2 - 1,5 mm² starr oder flexibel Doppelader
- Abnehmbare Schraubklemmleiste, 2x 0,25-1 mm² flexibel mit Aderendhülse ohne Aderendhülse, mit Isolierkragen
- Abnehmbare Schraubklemmleiste, 2x 0,5-1,5 mm² flexibel mit Aderendhülse mit Aderendhülse, mit Isolierkragen
- [UH,nom] Bemessungsbetriebsspannung：
- 24 V AC -15 - +10 %
- 24 V DC -20 - +20 %
Zusatzmerkmale
- Synchronisationszeit zwischen den Eingängen：
- 0,5 s
- 2 s
- 4 s
- Art des Starts：
- Automatisch/manuell/überwacht
- Leistungsaufnahme in W：
- 2,0 W 24 V DC
- Leistungsaufnahme in VA：
- 5,0 VA 24 V AC 50/60 Hz
- Eingangsschutztyp：
- Intern, elektronisch
- Sicherheitsausgänge：
- 2 S + 1 Ö
- Sicherheitseingänge：
- 2 Sicherheitseingang 24 V DC 5 mA
- maximaler Drahtwiderstand：
- 500 Ohm
- Eingangs-Kompatibilität：
- Öffnerkreis entspricht ISO 14119
- Positionsschalter entspricht ISO 14119
- Mechanischer Kontakt entspricht ISO 14119
- Öffnerkreis entspricht ISO 13850
- Antivaltenes Paar entspricht ISO 14119
- OSSD-Paar entspricht IEC 61496-1-2
- 3-polige PNP-Näherungsschalter
- Nennbetriebsstrom Ie：
- 5 A AC-1 für Relais-Schließerkontakt
- 3 A AC-15 für Relais-Schließerkontakt
- 5 A DC-1 für Relais-Schließerkontakt
- 3 A DC-13 für Relais-Schließerkontakt
- 3 A AC-1 für Relais-Öffnerkontakt
- 1 A AC-15 für Relais-Öffnerkontakt
- 3 A DC-1 für Relais-Öffnerkontakt
- 1 A DC-13 für Relais-Öffnerkontakt
- Steuerausgänge：
- 3 Ein/Aus konfigurierbar gepulster Ausgang
- Eingangs-/Ausgangstyp：
- Gepulster Halbleiterausgang für Diagnose 24 V DC, 20 mA Z1, nicht sicherheitsrelevant
- [Ith] Konventioneller thermischer Strom in freier Luft：
- 8 A
- Zugehörige Absicherung：
- 10 A gG für Schließerrelais Ausgangskreis entspricht IEC 60947-1
- Min. Ausgangsstrom：
- 10 mA für Relaisausgang
- Min. Ausgangsspannung：
- 12 V für Relaisausgang
- [Ui] Bemessungs-Isolationsspannung：
- 250 V (Verschmutzungsgrad 2) entspricht IEC 60947-1
- [Uimp] Bemessungs-Stoßspannungsfestigkeit：
- 4 kV Überspannungskategorie II entspricht IEC 60947-1
- Montagehalterung：
- 35 mm symmetrische DIN-Schiene
- Tiefe：
- 120 mm
- Höhe：
- 100 mm
- Breite：
- 22,5 mm
- Produktgewicht：
- 0,200 kg
Montage
- Umgebungstemperatur bei Betrieb：
- -25…55 °C
- Normen：
- IEC 60947-5-1
- IEC 61508-1 Norm der funktionalen Sicherheit
- IEC 61508-2 Norm der funktionalen Sicherheit
- IEC 61508-3 Norm der funktionalen Sicherheit
- IEC 61508-4 Norm der funktionalen Sicherheit
- IEC 61508-5 Norm der funktionalen Sicherheit
- IEC 61508-6 Norm der funktionalen Sicherheit
- IEC 61508-7 Norm der funktionalen Sicherheit
- ISO 13849-1 Norm der funktionalen Sicherheit
- IEC 62061 Norm der funktionalen Sicherheit
- Produktzertifizierungen：
- TÜV
- cULus
- Schutzart (IP)：
- IP20 entspricht IEC 60529 (Klemmen)
- IP40 entspricht IEC 60529 (Gehäuse)
- IP54 entspricht IEC 60529 (Installationsbereich)
- Relative Luftfeuchtigkeit：
- 5…95 % nicht kondensierend
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 6,500 cm
- VPE 1 Breite：
- 13,500 cm
- VPE 1 Länge：
- 15,500 cm
- VPE 1 Gewicht：
- 280,000 g
- VPE 2 Art：
- S03
- VPE 2 Menge：
- 16
- VPE 2 Höhe：
- 30,000 cm
- VPE 2 Breite：
- 30,000 cm
- VPE 2 Länge：
- 40,000 cm
- VPE 2 Gewicht：
- 5,186 kg
- VPE 3 Art：
- P06
- VPE 3 Menge：
- 128
- VPE 3 Höhe：
- 75,000 cm
- VPE 3 Breite：
- 60,000 cm
- VPE 3 Länge：
- 80,000 cm
- VPE 3 Gewicht：
- 50,324 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 Monate
