Schneider XPSMP11123 原厂跨境采购_零搜
XPSMP11123Sicherheitsbaustein15Funktionen2

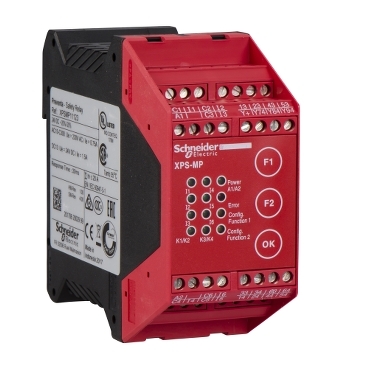

XPSMP11123
基本信息
型号: XPSMP11123
Sicherheitsbaustein 15 Funktionen, 2 unabhängige Kreise, 24 VDC, fest
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Preventa Sicherheitstechnik
- Produkt- oder Komponententyp：
- Sicherheitssteuerung mit vordefinierter Funktion
- Bezeichnung des Sicherheitsmoduls：
- XPSMP
- Anwendung des Sicherheitsmoduls：
- 2 unabhängige Funktionen
- Sicherheitsbenutzungskategorie：
- Kategorie 4 maximal entspricht EN/IEC 60954-1
- Art des Starts：
- Automatisch oder unüberwacht (Konfiguration 1)
- Automatisch oder unüberwacht (Konfiguration 10)
- Automatisch oder unüberwacht (Konfiguration 11)
- Automatisch oder unüberwacht (Konfiguration 14)
- Automatisch oder unüberwacht (Konfiguration 3)
- Automatisch oder unüberwacht (Konfiguration 5)
- Automatisch oder unüberwacht (Konfiguration 7)
- Überwacht (Konfiguration 12)
- Überwacht (Konfiguration 13)
- Überwacht (Konfiguration 15)
- Überwacht (Konfiguration 2)
- Überwacht (Konfiguration 4)
- Überwacht (Konfiguration 6)
- Überwacht (Konfiguration 8)
- Überwacht (Konfiguration 9)
- Prüfungen：
- Konfiguration (Konfiguration 10)
- Konfiguration (Konfiguration 13)
- Konfiguration (Konfiguration 3)
- Konfiguration (Konfiguration 4)
- Konfiguration (Konfiguration 5)
- Konfiguration (Konfiguration 6)
- Konfiguration (Konfiguration 9)
- Normen：
- EN/IEC 60947-1 + A11
- EN/IEC 60947-5-1
- EN/IEC 60204-1
- DIN V VDE 801 + A1
- Produktzertifizierungen：
- UL
- CSA
- BIA
- [UH,nom] Bemessungsbetriebsspannung：
- 24 V DC -20 - +20 %
- Anschlüsse - Klemmen：
- Unverlierbare Klemmschrauben flexibel Kabel: 0,14 - 0,75 mm² ohne Kabelende, 2 Drähte
- Unverlierbare Klemmschrauben starr Kabel: 0,14 - 0,75 mm² ohne Kabelende, 2 Drähte
- Unverlierbare Klemmschrauben flexibel Kabel: 0,14 - 2,5 mm² ohne Kabelende, 1 Draht
- Unverlierbare Klemmschrauben starr Kabel: 0,14 - 2,5 mm² ohne Kabelende, 1 Draht
- Unverlierbare Klemmschrauben flexibel Kabel: 0,25 - 1 mm² mit Aderendhülse, ohne Isolierkragen, 2 Drähte
- Unverlierbare Klemmschrauben flexibel Kabel: 0,25 - 1,5 mm² mit Aderendhülse, mit Isolierkragen, 1 Draht
- Unverlierbare Klemmschrauben flexibel Kabel: 0,25 - 2,5 mm² mit Aderendhülse, ohne Isolierkragen, 1 Draht
- Unverlierbare Klemmschrauben flexibel Kabel: 0,5 - 1,5 mm² mit Aderendhülse, mit Isolierkragen für 2 Adern, 2 Drähte
- Sicherheitsniveau：
- Kann PL e/Kategorie 4 erreichen entspricht EN/ISO 13849-1
- Kann SIL 3 erreichen entspricht EN/IEC 62061
Zusatzmerkmale
- Funktion des Moduls：
- Konfiguration 0: Funktionen deaktiviert (Werkseinstellung)
- Konfiguration 1: Not-Aus-Überwachung 1-Kanal-Verkabelung, Kategorie 2
- Konfiguration 10: Aktivieren der Griffschalterüberwachung (3-Positionenschalter), Kategorie 4
- Konfiguration 11: Überwachung von Trittmatten und Schaltleisten, Kategorie 3
- Konfiguration 12: Überwachung von Trittmatten und Schaltleisten, Kategorie 3
- Konfiguration 13: Relaisausgang Sicherheits-Lichtvorhangüberwachung, Kategorie 4
- Konfiguration 14: Überwachung codierter Magnet-Sicherheitsschalter, Kategorie 4
- Konfiguration 15: Überwachung codierter Magnet-Sicherheitsschalter, Kategorie 4
- Konfiguration 2: Not-Aus-Überwachung 1-Kanal-Verkabelung, Kategorie 2
- Konfiguration 3: Not-Aus-Überwachung 2-Kanalverkabelung oder Schutz-Überwachung, Kategorie 4
- Konfiguration 4: Not-Aus-Überwachung 2-Kanalverkabelung oder Schutz-Überwachung, Kategorie 4
- Konfiguration 5: Not-Aus-Überwachung 2-Kanalverkabelung oder Schutz-Überwachung, Kategorie 4
- Konfiguration 6: Not-Aus-Überwachung 2-Kanalverkabelung oder Schutz-Überwachung, Kategorie 4
- Konfiguration 7: Not-Aus-Überwachung 2-Kanalverkabelung oder Schutz-Überwachung, Kategorie 4
- Konfiguration 8: Not-Aus-Überwachung 2-Kanalverkabelung oder Schutz-Überwachung, Kategorie 4
- Konfiguration 9: Überwachung von Spritzgusspressen und Blasformmaschinen, Kategorie 4
- Synchronisationszeit zwischen den Eingängen：
- 0,5 s (Konfiguration 13)
- 1,5 s (Konfiguration 14)
- 1,5 s (Konfiguration 15)
- 1,5 s (Konfiguration 5)
- 1,5 s (Konfiguration 6)
- 1,5 s (Konfiguration 9)
- Unbegrenzt (Konfiguration 3)
- Unbegrenzt (Konfiguration 4)
- Unbegrenzt (Konfiguration 7)
- Unbegrenzt (Konfiguration 8)
- Max. Leistungsaufnahme in W：
- 5 W
- Eingangsschutztyp：
- Intern, elektronisch
- [Uc] Steuerkreisspannung：
- 24 V
- Max. Leitungswiderstand：
- 100 Ohm <2000 m
- Anzahl der Sicherheitskreise：
- 3 Schließerrelais pro Funktion (6 Schließer insgesamt), spannungsfrei
- Anzahl der zusätzlichen Stromkreise：
- 3 Halbleiterausgänge
- Ausschaltvermögen：
- 180 VA Halten AC-15 C300 Relaisausgang
- 1800 VA Einschaltstrom AC-15 C300 Relaisausgang
- Ausschaltvermögen：
- 20 mA bei 24 V für statische Ausgangsschaltung
- 1,5 A bei 24 V (DC-13) Zeitkonstante: 50 ms für Relaisausgang
- Thermischer Ausgangsstrom：
- 2 A für 1 Ausgang und 4 A die anderen 2 Ausgänge für Relais
- 3,3 A für alle 3 Relaisausgänge gleichzeitig
- 6 A für 1 Ausgang und 2 A die anderen 2 Ausgänge für Relais
- [Ith] Konventioneller thermischer Strom in freier Luft：
- 20 A
- Zugehörige Absicherung：
- 4 A gG für Relaisausgang entspricht EN/IEC 60947-5-1, DIN VDE 0660 Teil 200
- 6 A flinke Feinsicherung für Relaisausgang entspricht EN/IEC 60947-5-1, DIN VDE 0660 Teil 200
- Min. Ausgangsstrom：
- 10 mA für Relaisausgang
- Min. Ausgangsspannung：
- 17 V für Relaisausgang
- Max. Reaktionszeit bei geöffnetem Eingang：
- 30 ms
- [Ui] Bemessungs-Isolationsspannung：
- 300 V (Verschmutzungsgrad 2) entspricht EN/IEC 60947-5-1, DIN VDE 0110 Teile 1 & 2
- [Uimp] Bemessungs-Stoßspannungsfestigkeit：
- 4 kV Überspannungskategorie III entspricht EN/IEC 60947-5-1, DIN VDE 0110 Teile 1 & 2
- Lokale Signalisierung：
- 12 LEDs
- Montagehalterung：
- 35 mm symmetrische DIN-Schiene
- Tiefe：
- 114 mm
- Höhe：
- 99 mm
- Breite：
- 45 mm
- Produktgewicht：
- 0,32 kg
Montage
- Schutzart (IP)：
- IP20 (Klemmen)
- IP40 (Gehäuse)
- Umgebungstemperatur bei Betrieb：
- -10…55 °C
- Umgebungstemperatur bei Lagerung：
- -25…85 °C
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 6,5 cm
- VPE 1 Breite：
- 12 cm
- VPE 1 Länge：
- 16 cm
- VPE 1 Gewicht：
- 452 g
- VPE 2 Art：
- S03
- VPE 2 Menge：
- 20
- VPE 2 Höhe：
- 30 cm
- VPE 2 Breite：
- 30 cm
- VPE 2 Länge：
- 40 cm
- VPE 2 Gewicht：
- 9,762 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
