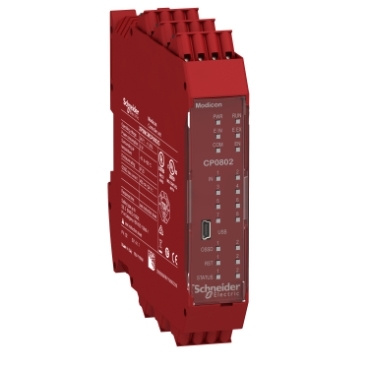

Schneider XPSMCMCP0802G

XPSMCMCP0802G · Modularer Sicherheitscontroller zur einfachen Konfiguration von mehreren Sicherheitsfunktionen Reduziert die Zeit von der Konzeption bis zur Markteinführung und steigern die Rentabilität Ihrer Maschine CPU verwaltet die konfigurierte Sicherheitsanwendung und steuert das Gesamtsystem mit optionalen Erweiterungen Ausführung der Version 1 mit Anschlüssen als abziehbare Federzugklemmen Eingänge: 8 sicher, 4 Start (opt.) - Ausgänge: 4 OSSD sicher, 4 Meldungen (opt.)

法国 施耐德 Schneider
基本信息

型号: XPSMCMCP0802G

暂无参考面价,可询价获取报价

Modularer Sicherheitscontroller zur einfachen Konfiguration von mehreren Sicherheitsfunktionen Reduziert die Zeit von der Konzeption bis zur Markteinführung und steigern die Rentabilität Ihrer Maschine CPU verwaltet die konfigurierte Sicherheitsanwendung und steuert das Gesamtsystem mit optionalen Erweiterungen Ausführung der Version 1 mit Anschlüssen als abziehbare Federzugklemmen Eingänge: 8 sicher, 4 Start (opt.) - Ausgänge: 4 OSSD sicher, 4 Meldungen (opt.)
  • Modularer Sicherheitscontroller zur einfachen Konfiguration von mehreren Sicherheitsfunktionen
  • Reduziert die Zeit von der Konzeption bis zur Markteinführung und steigern die Rentabilität Ihrer Maschine
  • CPU verwaltet die konfigurierte Sicherheitsanwendung und steuert das Gesamtsystem mit optionalen Erweiterungen
  • Ausführung der Version 1 mit Anschlüssen als abziehbare Federzugklemmen
  • Eingänge: 8 sicher, 4 Start (opt.) - Ausgänge: 4 OSSD sicher, 4 Meldungen (opt.)
基本属性
净重:0.250 KG
长度:115 mm
宽度:23 mm
高度:99 mm
Hauptmerkmale
Baureihe:
Modicon Sicherheitsautomatisierung
Produkt- oder Komponententyp:
Sicherheitscontroller-CPU
Kurzbezeichnung des Geräts:
XPSMCM
Elektrische Verbindung:
Federklemme
[UH,nom] Bemessungsbetriebsspannung:
24 V -20 - +20 % DC
Anzahl der Eingänge:
  • 8 digital für Eingangsverbindung
  • 2 digital für Start/Neustart der Verriegelung oder externe Überwachung von Geräten
Anzahl der Ausgänge:
  • 2 Sicherheitsausgänge OSSD für Anschluss Schütz/Antrieb
  • 4 Test für Leitungsüberwachungsausgänge
  • 2 konfigurierbar für Diagnoseanschluss
Diskrete Eingangsspannung:
24 V
Diskreter Ausgangsstrom:
400 mA
Diskreter Eingangsstrom:
400 mA
Diskreter Eingangstyp:
  • Sicherheitseingang
  • PNP
Diskreter Ausgangstyp:
PNP
Funktion des Moduls:
  • NOT-AUS entspricht EN/ISO 13850
  • Schutztürüberwachung entspricht EN/ISO 14119
  • Aktivieren der Schalterüberwachung entspricht EN/IEC 60947-5-1
  • Überwachung Lichtvorhang entspricht EN/IEC 61496-1
  • Fußschalterüberwachung entspricht EN/IEC 60947-5-1
  • Überwachung Lichtvorhang entspricht EN/ISO 14119
  • Schalterüberwachung entspricht EN 574
  • Zwei-Hand-Steuerung entspricht EN/ISO 14119
  • Überwachung Sicherheitsmatte entspricht EN 61326-1
  • Schalterüberwachung entspricht EN/IEC 61800-5-2
  • Stummschaltfunktion von Lichtvorhängen entspricht EN/IEC 61800-5-2
  • Verzögerungen Sicherheitszeit
  • Zählfunktionen
Zusatzmerkmale
Synchronisationszeit zwischen den Eingängen:
< 0,5 ms
Verlustleistung in W:
3 W
Max. Anzahl von E/A-Erweiterungsmodulen:
  • 14 mit 128 diskrete(r) Ausgang(e) für Eingang
  • 14 mit 16 diskrete(r) Ausgang(e) für Ausgänge
Integrierte Verbindungsart:
  • Rückwand-Buserweiterung
  • USB 2.0-Schnittstelle
Datenspeichergerät:
SD-Karte (Optional)
Induktive Last:
30 mH
Belastungskapazität:
0,82 µF
Sicherheitsniveau:
  • Kann Kategorie 4 erreichen entspricht EN/ISO 13849-1
  • Kann PL = e erreichen entspricht EN/ISO 13849-1
  • Typ 4 entspricht EN/IEC 61496-1
  • SILCL 3 entspricht IEC 62061
Gütesiegel:
CE
Lokale Signalisierung:
  • 1 LED grün mit PWR Markierung für Strom EIN
  • 1 LED grün mit RUN Markierung für Betrieb (Status)
  • 1 LED rot mit E IN Markierung für interner Fehler
  • 1 LED rot mit E EX Markierung für externer Fehler
  • 1 LED orange mit COM Markierung für Kommunikation
  • 1 LED blau mit EN Markierung für Master-Aktivierung
  • 8 LEDs gelb mit IN Markierung für Eingangsstatus
  • 2 LEDs grün/rot mit OUT Markierung für Ausgangsstatus
  • 2 LEDs gelb mit RST Markierung für Neustartsignal
  • 2 LEDs gelb mit STATUS Markierung für Ausgangskanal
Anschlüsse - Klemmen:
  • 1 Federzugklemmen, abnehmbare Klemmleiste
  • 2 Federzugklemmen, abnehmbare Klemmleiste
Kabel-Querschnitt:
  • 0,2…2,5 mm² - AWG 24 - AWG 14 flexibel Kabelohne Kabelende
  • 0,25…2,5 mm² - AWG 23 - AWG 14 flexibel Kabelmit Aderendhülse, mit Isolierkragen
  • 0,2…2,5 mm² - AWG 24 - AWG 14 starr Kabelohne Kabelende
  • 0,25…2,5 mm² - AWG 23 - AWG 14 flexibel Kabelmit Aderendhülse, ohne Isolierkragen
  • 0,25…2,5 mm² - AWG 23 - AWG 14 starr Kabelohne Kabelende
  • 0,5…1 mm² - AWG 20 - AWG 18 flexibel Kabelmit Aderendhülse, mit Isolierkragen für 2 Adern
Montagehalterung:
Omega 35 mm DIN-Schiene entspricht EN 50022
Tiefe:
114,5 mm
Höhe:
99 mm
Breite:
22,5 mm
Produktgewicht:
0,25 kg
Montage
Normen:
  • EN/ISO 13849-1
  • IEC 62061
  • EN/IEC 61800-5-1
  • EN/IEC 61496-1
  • EN/IEC 61508
Produktzertifizierungen:
  • RCM
  • TÜV
  • cULus
Schutzart (IP):
IP20
Umgebungstemperatur bei Betrieb:
-10…55 °C
Umgebungstemperatur bei Lagerung:
-20…85 °C
Relative Luftfeuchtigkeit:
10…95 %
Verschmutzungsgrad:
2
[Uimp] Bemessungs-Stoßspannungsfestigkeit:
4 kV entspricht EN/IEC 61800-5-1
Daten bezüglich Sicherheit und Zuverlässigkeit:
  • PFHd = 6,06E-9 1/h
  • DC > 99 %
  • MTTFd < 100 Jahre hoch
Isolation:
250 V AC zwischen Stromversorgung und Gehäuse entspricht EN/IEC 61800-5-1
浪涌类别:
II
Elektromagnetische Verträglichkeit:
  • Störfestigkeitsprüfung bei elektrostatischer Entladung - Teststufe: 6 kV (bei Kontakt) entspricht EN/IEC 61000-4-2
  • Störfestigkeitsprüfung bei elektrostatischer Entladung - Teststufe: 20 kV (an der Luft) entspricht EN/IEC 61000-4-2
  • Suszeptibilität gegen elektromagnetische Felder - Teststufe: 10 V/m (80 - 1.000 MHz) entspricht EN/IEC 61000-4-3
  • Suszeptibilität gegen elektromagnetische Felder - Teststufe: 30 V/m (1,4 - 2 GHz) entspricht EN/IEC 61000-4-3
Vibrationsfestigkeit:
+/-0,35 mm (f= 10…55 Hz) entspricht EN/IEC 61496-1
Stoßfestigkeit:
10 Gn (Dauer = 16 ms) für 1.000 Stöße auf jeder Achse entspricht EN/IEC 61496-1
Lebensdauer:
20 Jahr(e)
Verpackungseinheiten
VPE 1 Art:
PCE
VPE 1 Menge:
1
VPE 1 Höhe:
4,5 cm
VPE 1 Breite:
12,5 cm
VPE 1 Länge:
16,0 cm
VPE 1 Gewicht:
244,0 g
VPE 2 Art:
S01
VPE 2 Menge:
6
VPE 2 Höhe:
15,0 cm
VPE 2 Breite:
15,0 cm
VPE 2 Länge:
40,0 cm
VPE 2 Gewicht:
1,728 kg
Vertragliche Gewährleistung
Gewährleistung:
18 Monate
