XPSMCMC10804ModularerSicherheitscontrollerzur

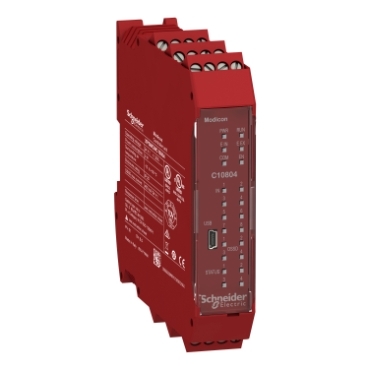

XPSMCMC10804
基本信息
型号: XPSMCMC10804
Modularer Sicherheitscontroller zur einfachen Konfiguration von mehreren Sicherheitsfunktionen
Reduziert die Zeit von der Konzeption bis zur Markteinführung und steigern die Rentabilität Ihrer Maschine
CPU verwaltet die konfigurierte Sicherheitsanwendung und steuert das Gesamtsystem mit optionalen Erweiterungen
Ausführung der Version 2 mit erweiteren Funktionen und Anschlüssen als abziehbare Schraubklemmen
Eingänge: 8 sicher, 4 Start (opt.) - Ausgänge: 4 OSSD sicher, 4 Meldungen (opt.)
- ·Modularer Sicherheitscontroller zur einfachen Konfiguration von mehreren Sicherheitsfunktionen
- ·Reduziert die Zeit von der Konzeption bis zur Markteinführung und steigern die Rentabilität Ihrer Maschine
- ·CPU verwaltet die konfigurierte Sicherheitsanwendung und steuert das Gesamtsystem mit optionalen Erweiterungen
- ·Ausführung der Version 2 mit erweiteren Funktionen und Anschlüssen als abziehbare Schraubklemmen
- ·Eingänge: 8 sicher, 4 Start (opt.) - Ausgänge: 4 OSSD sicher, 4 Meldungen (opt.)
Hauptmerkmale
- Baureihe：
- Modicon Sicherheitsautomatisierung
- Produkt- oder Komponententyp：
- Sicherheitscontroller-CPU
- Kurzbezeichnung des Geräts：
- XPSMCM
- Elektrische Verbindung：
- Schraubklemme
- [UH,nom] Bemessungsbetriebsspannung：
- 24 V -20 - +20 % DC
- Anzahl der Eingänge：
- 8,0 digital für Eingangsverbindung
- 4,0 digital für Start/Neustart der Verriegelung oder externe Überwachung von Geräten
- Anzahl der Ausgänge：
- 4,0 Sicherheitsausgänge OSSD für Anschluss Schütz/Antrieb
- 4,0 Test für Leitungsüberwachungsausgänge
- 4,0 konfigurierbar für Diagnoseanschluss
- Diskrete Eingangsspannung：
- 24 V
- Diskreter Ausgangsstrom：
- 400 mA
- Diskreter Eingangsstrom：
- 400 mA
- Diskreter Eingangstyp：
- Sicherheitseingang
- PNP
- Diskreter Ausgangstyp：
- PNP
- Funktion des Moduls：
- NOT-AUS entspricht ISO 13850
- Schutztürüberwachung entspricht EN/ISO 14119
- Aktivieren der Schalterüberwachung entspricht IEC 60947-5-1
- Überwachung Lichtvorhang entspricht IEC 61496-1
- Fußschalterüberwachung entspricht IEC 60947-5-1
- Überwachung Lichtvorhang entspricht EN/ISO 14119
- Schalterüberwachung entspricht EN 574
- Zwei-Hand-Steuerung entspricht EN/ISO 14119
- Überwachung Sicherheitsmatte entspricht IEC 61326-1
- Schalterüberwachung entspricht IEC 61800-5-2
- Stummschaltfunktion von Lichtvorhängen entspricht IEC 61800-5-2
- Verzögerungen Sicherheitszeit
- Zählfunktionen
Zusatzmerkmale
- Synchronisationszeit zwischen den Eingängen：
- < 0,5 ms
- Verlustleistung in W：
- 3 W
- Max. Anzahl von E/A-Erweiterungsmodulen：
- 14 mit 128 diskrete(r) Ausgang(e) für Eingang
- 14 mit 32,0 diskrete(r) Ausgang(e) für Ausgänge
- Integrierte Verbindungsart：
- Rückwand-Buserweiterung
- USB 2.0-Schnittstelle
- Datenspeichergerät：
- SD-Karte (Optional)
- Induktive Last：
- 2,4 mH
- Belastungskapazität：
- 0,82 µF
- Sicherheitsniveau：
- Kann Kategorie 4 erreichen entspricht ISO 13849-1
- Kann PL = e erreichen entspricht ISO 13849-1
- Typ 4 entspricht IEC 61496-1
- SILCL 3 entspricht IEC 62061
- Gütesiegel：
- CE
- Lokale Signalisierung：
- 1 LED grün mit PWR Markierung für Strom EIN
- 1 LED grün mit RUN Markierung für Betrieb (Status)
- 1 LED rot mit E IN Markierung für interner Fehler
- 1 LED rot mit E EX Markierung für externer Fehler
- 1 LED orange mit COM Markierung für Kommunikation
- 1 LED blau mit EN Markierung für Master-Aktivierung
- 8 LEDs gelb mit IN Markierung für Eingangsstatus
- 2 LEDs grün/rot mit OUT Markierung für Ausgangsstatus
- 2 LEDs gelb mit RST Markierung für Neustartsignal
- 2 LEDs gelb mit STATUS Markierung für Ausgangskanal
- Anschlüsse - Klemmen：
- 2 unverlierbare Schraubklemmen, abnehmbare Klemmleiste
- 1 unverlierbare Schraubklemmen, abnehmbare Klemmleiste
- Kabel-Querschnitt：
- 0,2…1,5 mm² - AWG 24 - AWG 16 flexibel Kabelohne Kabelende
- 0,2…2,5 mm² - AWG 24 - AWG 14 flexibel Kabelohne Kabelende
- 0,25…1 mm² - AWG 23 - AWG 18 flexibel Kabelmit Aderendhülse, ohne Isolierkragen
- 0,25…2,5 mm² - AWG 23 - AWG 14 flexibel Kabelmit Aderendhülse, mit Isolierkragen
- 0,25…1,5 mm² - AWG 23 - AWG 16 flexibel Kabelmit Aderendhülse, ohne Isolierkragen
- 0,5…1,5 mm² - AWG 20 - AWG 16 flexibel Kabelmit Aderendhülse, mit Isolierkragen für 2 Adern
- 0,2…1 mm² - AWG 24 - AWG 18 starr Kabelohne Kabelende
- 0,2…2,5 mm² - AWG 24 - AWG 14 starr Kabelohne Kabelende
- Montagehalterung：
- Omega 35 mm DIN-Schiene entspricht EN 50022
- Tiefe：
- 114,5 mm
- Höhe：
- 99 mm
- Breite：
- 22,5 mm
- Produktgewicht：
- 0,155 kg
Montage
- Normen：
- IEC 61496-1
- ISO 13849-1
- IEC 61508
- IEC 61800-5-1
- IEC 62061
- Produktzertifizierungen：
- TÜV
- RCM
- cULus
- Schutzart (IP)：
- IP20
- Umgebungstemperatur bei Betrieb：
- -10…55 °C
- Umgebungstemperatur bei Lagerung：
- -20…85 °C
- Relative Luftfeuchtigkeit：
- 10…95 %
- Verschmutzungsgrad：
- 2
- [Uimp] Bemessungs-Stoßspannungsfestigkeit：
- 4 kV entspricht IEC 61800-5-1
- Daten bezüglich Sicherheit und Zuverlässigkeit：
- PFHd = 1,35E-8 1/h hoch
- DC > 99 %
- MTTFd < 100 Jahre
- Isolation：
- 250 V AC zwischen Stromversorgung und Gehäuse entspricht IEC 61800-5-1
- 浪涌类别：
- II
- Elektromagnetische Verträglichkeit：
- Störfestigkeitsprüfung bei elektrostatischer Entladung - Teststufe: 6 kV (bei Kontakt) entspricht IEC 61000-4-2
- Störfestigkeitsprüfung bei elektrostatischer Entladung - Teststufe: 20 kV (an der Luft) entspricht IEC 61000-4-2
- Suszeptibilität gegen elektromagnetische Felder - Teststufe: 10 V/m (80 - 1.000 MHz) entspricht IEC 61000-4-3
- Suszeptibilität gegen elektromagnetische Felder - Teststufe: 30 V/m (1,4 - 2 GHz) entspricht IEC 61000-4-3
- Vibrationsfestigkeit：
- +/-0,35 mm (f= 10…55 Hz) entspricht IEC 61496-1
- Stoßfestigkeit：
- 10 Gn (Dauer = 16 ms) für 1.000 Stöße auf jeder Achse entspricht IEC 61496-1
- Lebensdauer：
- 20 Jahr(e)
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 16,0 cm
- VPE 1 Breite：
- 12,5 cm
- VPE 1 Länge：
- 4,3 cm
- VPE 1 Gewicht：
- 257,0 g
- VPE 2 Art：
- S03
- VPE 2 Menge：
- 26
- VPE 2 Höhe：
- 30,0 cm
- VPE 2 Breite：
- 30,0 cm
- VPE 2 Länge：
- 40,0 cm
- VPE 2 Gewicht：
- 7,245 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 Monate
