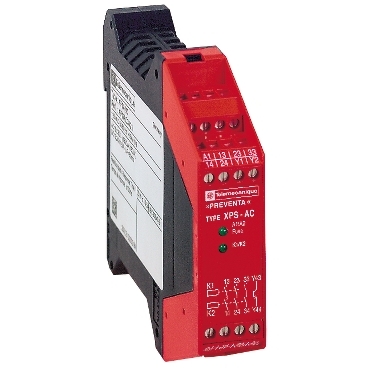

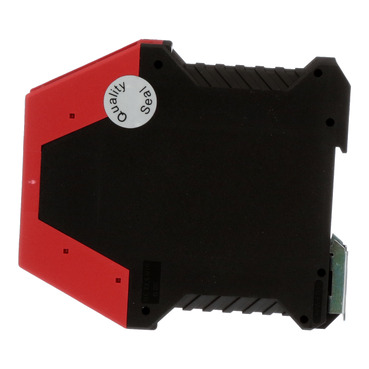

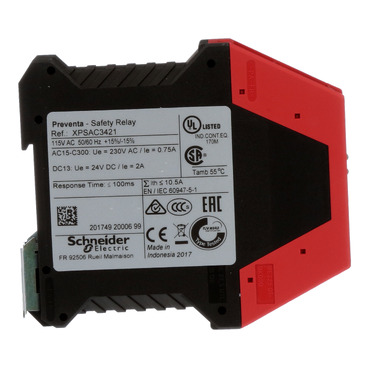

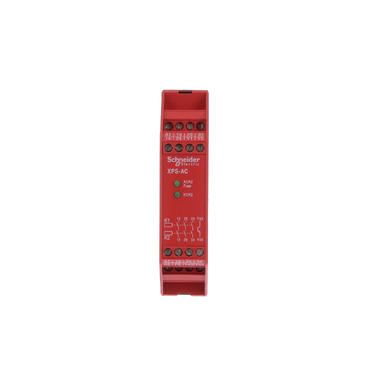

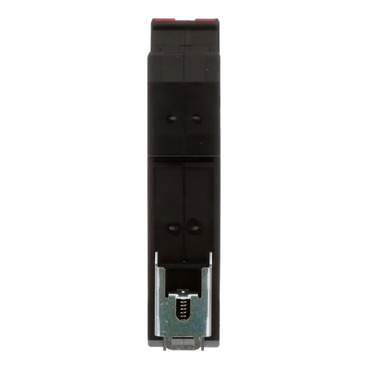

XPSAC3421
基本信息
型号: XPSAC3421
Sicherheitsbaustein Not-Halt, 3 Relais+1 Transistor, 115 VAC, fest
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Preventa Sicherheitstechnik
- Produkt- oder Komponententyp：
- Preventa Sicherheitrelais / Sicherheitsschaltgerät
- Bezeichnung des Sicherheitsmoduls：
- XPSAC
- Anwendung des Sicherheitsmoduls：
- Für Überwachung von Not-Halt und Positionsschalter
- Funktion des Moduls：
- Schalterüberwachung
- NOT-AUS
- Sicherheitsniveau：
- Kann PL e/Kategorie 4 erreichen entspricht EN/ISO 13849-1
- Kann SILCL 3 erreichen entspricht EN/IEC 62061
- Daten bezüglich Sicherheit und Zuverlässigkeit：
- MTTFd = 210,4 Jahre entspricht EN/ISO 13849-1
- DC > 99 % entspricht EN/ISO 13849-1
- PFHd = 3,56E-9 1/h entspricht EN/IEC 62061
- Art des Starts：
- Nicht überwacht
- Anschlüsse - Klemmen：
- Unverlierbare Klemmschrauben, 1x 0,14-2,5 mm² flexibel mit Aderendhülse, mit Isolierkragen für 2 Adern
- Unverlierbare Klemmschrauben, 1x 0,14-2,5 mm² starr mit Aderendhülse, mit Isolierkragen für 2 Adern
- Unverlierbare Klemmschrauben, 1x 0,25-1,5 mm² flexibel mit Aderendhülse, mit Isolierkragen für 2 Adern
- Unverlierbare Klemmschrauben, 1 x 0,25 - 2,5 mm² flexibel mit Aderendhülse, mit Isolierkragen für 2 Adern
- Unverlierbare Klemmschrauben, 2x 0,14-0,75 mm² flexibel mit Aderendhülse, mit Isolierkragen für 2 Adern
- Unverlierbare Klemmschrauben, 2x 0,14-0,75 mm² starr mit Aderendhülse, mit Isolierkragen für 2 Adern
- Unverlierbare Klemmschrauben, 2 x 0,25 - 1 mm² flexibel mit Aderendhülse, mit Isolierkragen für 2 Adern
- Unverlierbare Klemmschrauben, 2 x 0,5 - 1,5 mm² flexibel mit Aderendhülse, mit Isolierkragen für 2 Adern
- Ausgangstyp：
- Unverzögerte Relais, 3 S Schaltkreis(e), spannungsfrei
- Anzahl zusätzlicher Stromkreise：
- 1 Halbleiterausgang
- [UH,nom] Bemessungsbetriebsspannung：
- 115 V AC - 15 - 15 %
Zusatzmerkmale
- Versorgungsfrequenz：
- 50/60 Hz
- maximale Leistungsaufnahme in VA：
- 7 VA AC
- Steuerkreisspannung：
- 115 V
- Ausschaltvermögen：
- 180 VA Halten AC-15 C300 Relaisausgang
- 1800 VA Einschaltstrom AC-15 C300 Relaisausgang
- Ausschaltvermögen：
- 1,5 A bei 24 V (DC-13) Zeitkonstante: 50 ms für Relaisausgang
- Thermischer Ausgangsstrom：
- 6 A pro Relais für Relaisausgang
- [Ith] Konventioneller thermischer Strom in freier Luft：
- 10,5 A
- Zugehörige Absicherung：
- 4 A gG oder gL für Relaisausgang entspricht EN/IEC 60947-5-1, DIN VDE 0660 Teil 200
- 6 A flinke Feinsicherung für Relaisausgang entspricht EN/IEC 60947-5-1, DIN VDE 0660 Teil 200
- Min. Ausgangsstrom：
- 10 mA für Relaisausgang
- Min. Ausgangsspannung：
- 16 V für Relaisausgang
- Max. Reaktionszeit bei geöffnetem Eingang：
- 100 ms
- [Ui] Bemessungs-Isolationsspannung：
- 300 V (Verschmutzungsgrad 2) entspricht IEC 60947-5-1
- 300 V (Verschmutzungsgrad 2) entspricht DIN VDE 0110 Teil 1
- [Uimp] Bemessungs-Stoßspannungsfestigkeit：
- 4 kV Überspannungskategorie III entspricht IEC 60947-5-1
- 4 kV Überspannungskategorie III entspricht DIN VDE 0110 Teil 1
- Lokale Signalisierung：
- 2 LEDs
- Stromaufnahme：
- 60 mA bei 115 V AC bei an Stromversorgung
- Montagehalterung：
- 35 mm symmetrische DIN-Schiene
- Produktgewicht：
- 0,21 kg
Montage
- Normen：
- EN/ISO 13850
- EN/IEC 60947-5-1
- EN 60204-1
- EN 1088/ISO 14119
- Produktzertifizierungen：
- CSA
- TÜV
- UL
- Schutzart (IP)：
- IP20 entspricht EN/IEC 60529 (Klemmen)
- IP40 entspricht EN/IEC 60529 (Gehäuse)
- Umgebungstemperatur bei Betrieb：
- -10…55 °C
- Umgebungstemperatur bei Lagerung：
- -25…85 °C
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 3,0 cm
- VPE 1 Breite：
- 10,3 cm
- VPE 1 Länge：
- 12,0 cm
- VPE 1 Gewicht：
- 242,0 g
- VPE 2 Art：
- S01
- VPE 2 Menge：
- 16
- VPE 2 Höhe：
- 15,0 cm
- VPE 2 Breite：
- 15,0 cm
- VPE 2 Länge：
- 40,0 cm
- VPE 2 Gewicht：
- 4,169 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
