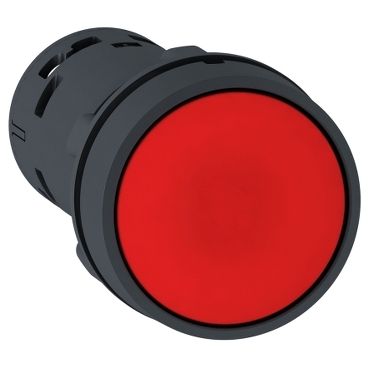

XB7NA42
基本信息
型号: XB7NA42
Ideal für den universellen und kostengünstigen Einsatz in der Industrie, im Maschinenbau und bei Schaltschrankbauern
Monoblockausführung aus Kunststoff für ein optimiertes Design, einfache Bestellung und Installation

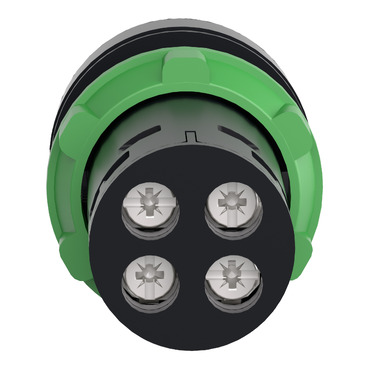

Anschluss des Geräts erfolgt durch Schraubklemmen auf der Rückseite des Produkts
Geeignet für den Einsatz bei Betriebstemperaturen von -25 bis +70 °C
Vielzahl von vorhandenen Produktstandards und Zertifizierungen für den internationalen Einsatz
Umweltfreundlichkeit des Produkts Weitere Informationen
- ·Ideal für den universellen und kostengünstigen Einsatz in der Industrie, im Maschinenbau und bei Schaltschrankbauern
- ·Monoblockausführung aus Kunststoff für ein optimiertes Design, einfache Bestellung und Installation
- ·Anschluss des Geräts erfolgt durch Schraubklemmen auf der Rückseite des Produkts
- ·Geeignet für den Einsatz bei Betriebstemperaturen von -25 bis +70 °C
- ·Vielzahl von vorhandenen Produktstandards und Zertifizierungen für den internationalen Einsatz
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Harmony XB7
- Produkt- oder Komponententyp：
- Drucktaste
- Kurzbezeichnung des Geräts：
- XB7
- Montagedurchmesser：
- 22 mm
- Verkauf je unteilbare Menge：
- 10
- Schutzart (IP)：
- IP20 (Rückseite) entspricht IEC 60529
- IP65 (Vorderseite) entspricht IEC 60529
- Form des Signaleinheitkopfes：
- Rund
- Operatortyp：
- Rückstellung
- Betriebsprofil：
- Rot bündig, unbeschriftet
- Art und Zusammensetzung der Kontakte：
- 1 Ö
- Anschlüsse - Klemmen：
- Schraubklemmenleisten, <= 2 x 1,5 mm² mit Kabelende entspricht IEC 60947-1
- Schraubklemmenleisten, 1 x 0,34-2 x 2,5 mm² ohne Kabelende entspricht IEC 60947-1
- Gerätedarstellung：
- Gerät in Monoblockausführung
Zusatzmerkmale
- CAD-Gesamtbreite：
- 29 mm
- CAD-Gesamthöhe：
- 29 mm
- CAD-Gesamttiefe：
- 51,5 mm
- Klemmenbeschreibung ISO Nr. 1：
- (11-12)NC
- Produktgewicht：
- 0,021 kg
- Gerätemontage：
- Befestigungsbohrung - Durchmesser: 22,5 mm 22,3 +0,4/0 entspricht IEC 60947-1
- Befestigungsmitte：
- >= 30 x 40 mm (Trägerplatte) Metall - Dicke: 1…6 mm
- >= 30 x 40 mm (Trägerplatte) Kunststoff - Dicke: 2…6 mm
- Befestigungsmodus：
- Feststellmutterunter Schraubenkopf: 2…2,4 Nm
- Betrieb der Kontakte：
- Gestuft schaltend
- Positive Öffnung：
- Mit Öffner-Kontakt entspricht IEC 60947-5-1 appendix K
- Mechanische Lebensdauer：
- 1000000 Zyklen
- [M] Anzugsdrehmoment：
- 0,8…1,2 Nm entspricht IEC 60947-1
- Schraubenkopfform：
- Kreuzweise kompatibel mit JIS Nr. 1 Schraubenzieher
- Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
- Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
- Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
- Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
- Kurzschlussschutz：
- 4 A Patronensicherung Typ gG entspricht IEC 60947-5-1
- [Ui] Bemessungs-Isolationsspannung：
- 250 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
- [Uimp] Bemessungs-Stoßspannungsfestigkeit：
- 4 kV entspricht IEC 60947-1
- [Ie] Betriebsbemessungstrom：
- 0,1 A bei 250 V, DC-13, R300 entspricht IEC 60947-5-1
- 0,22 A bei 125 V, DC-13, R300 entspricht IEC 60947-5-1
- 0,3 A bei 240 V, AC-14, D300 entspricht IEC 60947-5-1
- 0,6 A bei 120 V, AC-14, D300 entspricht IEC 60947-5-1
- Elektrische Lebensdauer：
- 1000000 Zyklen, DC-13, 0,3 A bei 24 V, Betriebsgeschwindigkeit <216000 cyc/mn, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 1000000 Zyklen, AC-15, 0,03 A bei 230 V, Betriebsgeschwindigkeit <216000 cyc/mn, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 1000000 Zyklen, AC-15, 0,09 A bei 240 V, Betriebsgeschwindigkeit <108000 cyc/mn, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- elektrische Zuverlässigkeit：
- λ <= 10exp(-6) bei 17 V, 5 mA entspricht IEC 60947-5-4
Montage
- Beschichtung：
- TH
- Umgebungstemperatur bei Lagerung：
- -40…70 °C
- Umgebungstemperatur bei Betrieb：
- -25…70 °C
- 浪涌类别：
- Klasse II entspricht IEC 61140
- Schutzart (NEMA)：
- NEMA 12 entspricht UL 50 E
- NEMA 3 entspricht UL 50 E
- Normen：
- UL 508
- CSA C22.2 Nr. 14
- IEC 60947-1
- IEC 60947-5-1
- JIS C8201-5-1
- JIS C8201-1
- Produktzertifizierungen：
- GOST
- CCC
- Vibrationsfestigkeit：
- 5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6
- Stoßfestigkeit：
- 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
- 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 3,3 cm
- VPE 1 Breite：
- 3,3 cm
- VPE 1 Länge：
- 5,1 cm
- VPE 1 Gewicht：
- 19,0 g
- VPE 2 Art：
- BAG
- VPE 2 Menge：
- 10
- VPE 2 Höhe：
- 7,0 cm
- VPE 2 Breite：
- 9,5 cm
- VPE 2 Länge：
- 15,0 cm
- VPE 2 Gewicht：
- 198,0 g
- VPE 3 Art：
- S01
- VPE 3 Menge：
- 100
- VPE 3 Höhe：
- 15,0 cm
- VPE 3 Breite：
- 15,0 cm
- VPE 3 Länge：
- 40,0 cm
- VPE 3 Gewicht：
- 2,308 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
