Schneider XB7ES542P 原厂跨境采购_零搜
XB7ES542PIdealfürdenuniversellenundkostengünstigen

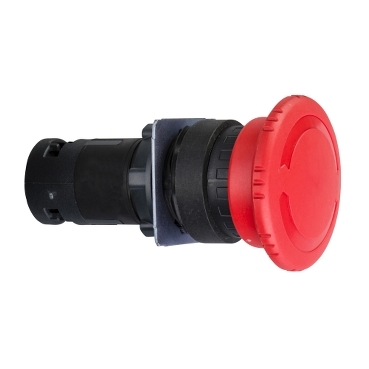

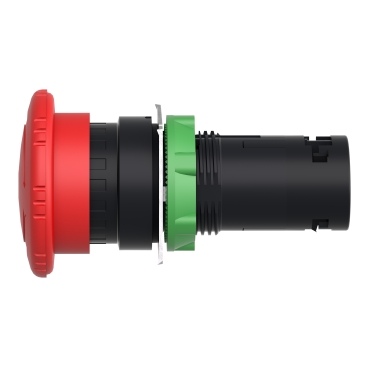

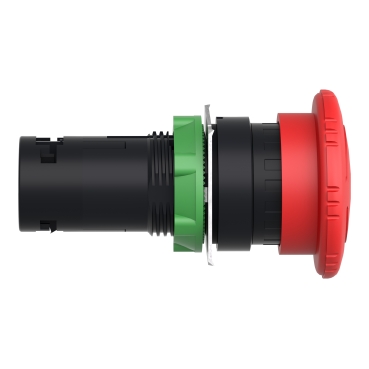

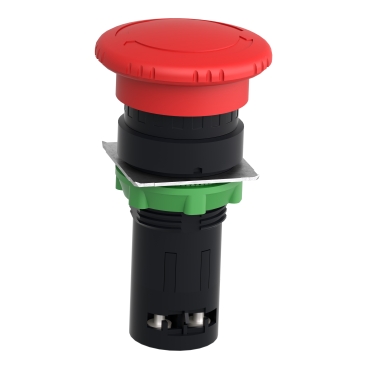

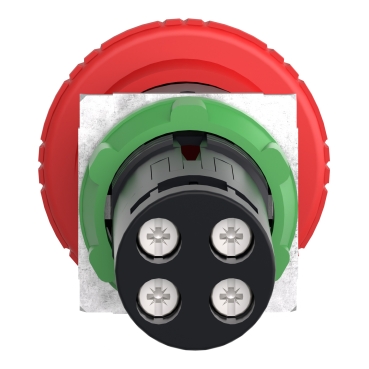

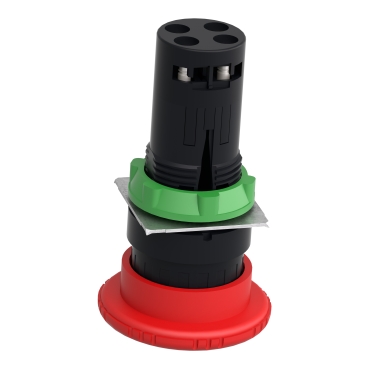

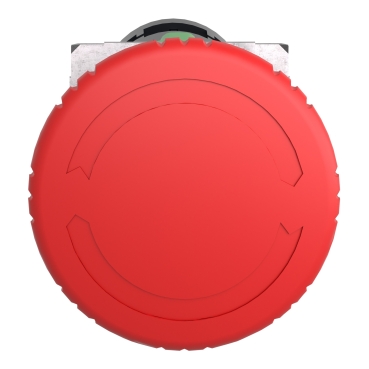

XB7ES542P
基本信息
型号: XB7ES542P
Ideal für den universellen und kostengünstigen Einsatz in der Industrie, im Maschinenbau und bei Schaltschrankbauern
Monoblockausführung aus Kunststoff für ein optimiertes Design, einfache Bestellung und Installation
Anschluss des Geräts erfolgt durch Schraubklemmen auf der Rückseite des Produkts
Geeignet für den Einsatz bei Betriebstemperaturen von -25 bis +70 °C
Vielzahl von vorhandenen Produktstandards und Zertifizierungen für den internationalen Einsatz
Umweltfreundlichkeit des Produkts Weitere Informationen
- ·Ideal für den universellen und kostengünstigen Einsatz in der Industrie, im Maschinenbau und bei Schaltschrankbauern
- ·Monoblockausführung aus Kunststoff für ein optimiertes Design, einfache Bestellung und Installation
- ·Anschluss des Geräts erfolgt durch Schraubklemmen auf der Rückseite des Produkts
- ·Geeignet für den Einsatz bei Betriebstemperaturen von -25 bis +70 °C
- ·Vielzahl von vorhandenen Produktstandards und Zertifizierungen für den internationalen Einsatz
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Harmony XB7
- Produkt- oder Komponententyp：
- Not-Aus-Taster, Monoblockausführung
- Kurzbezeichnung des Geräts：
- XB7
- Montagedurchmesser：
- 22 mm
- Verkauf je unteilbare Menge：
- 10
- Form des Signaleinheitkopfes：
- Rund
- Operatortyp：
- mechanische Verriegelung
- Rückstellung：
- Zum Auslösen drehen
- Betriebsprofil：
- Rot Pilz Ø 40 mm, unbeschriftet
- Art und Zusammensetzung der Kontakte：
- 1 Ö
- Anschlüsse - Klemmen：
- Schraubklemmenleisten, <= 2 x 1,5 mm² mit Kabelende entspricht IEC 60947-1
- Schraubklemmenleisten, 1 x 0,34-2 x 2,5 mm² ohne Kabelende entspricht IEC 60947-1
- Gerätedarstellung：
- Gerät in Monoblockausführung
Zusatzmerkmale
- CAD-Gesamtbreite：
- 40 mm
- CAD-Gesamthöhe：
- 40 mm
- CAD-Gesamttiefe：
- 72 mm
- Klemmenbeschreibung ISO Nr. 1：
- (11-12)NC
- Produktgewicht：
- 0,032 kg
- Gerätemontage：
- Befestigungsbohrung - Durchmesser: 22,5 mm 22,3 +0,4/0 entspricht IEC 60947-1
- Befestigungsmitte：
- >= 30 x 40 mm (Trägerplatte) Metall - Dicke: 1…6 mm
- >= 30 x 40 mm (Trägerplatte) Kunststoff - Dicke: 2…6 mm
- Befestigungsmodus：
- Feststellmutterunter Schraubenkopf: 2…2,4 Nm
- Betrieb der Kontakte：
- Gestuft schaltend
- Verwendung der Kontakte：
- Standard
- Positive Öffnung：
- Mit entspricht IEC 60947-5-1 appendix K
- Mechanische Lebensdauer：
- 10000 Zyklen
- [M] Anzugsdrehmoment：
- 0,8…1,2 Nm entspricht IEC 60947-1
- Schraubenkopfform：
- Kreuzweise kompatibel mit JIS Nr. 1 Schraubenzieher
- Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
- Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
- Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
- Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
- Kurzschlussschutz：
- 4 A Patronensicherung Typ gG entspricht IEC 60947-5-1
- [Ui] Bemessungs-Isolationsspannung：
- 250 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
- [Uimp] Bemessungs-Stoßspannungsfestigkeit：
- 4 kV entspricht IEC 60947-1
- [Ie] Betriebsbemessungstrom：
- 0,1 A bei 250 V, DC-13, R300 entspricht IEC 60947-5-1
- 0,22 A bei 125 V, DC-13, R300 entspricht IEC 60947-5-1
- 0,3 A bei 240 V, AC-14, D300 entspricht IEC 60947-5-1
- 0,6 A bei 120 V, AC-14, D300 entspricht IEC 60947-5-1
- Elektrische Lebensdauer：
- 1000000 Zyklen, DC-13, 0,3 A bei 24 V, Betriebsgeschwindigkeit <216000 cyc/mn, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 1000000 Zyklen, AC-15, 0,03 A bei 230 V, Betriebsgeschwindigkeit <216000 cyc/mn, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 1000000 Zyklen, AC-15, 0,09 A bei 240 V, Betriebsgeschwindigkeit <108000 cyc/mn, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- Elektrische Zuverlässigkeit：
- λ < 10exp(-6) bei 17 V und 5 mA entspricht IEC 60947-5-4
Montage
- Beschichtung：
- TH
- Umgebungstemperatur bei Lagerung：
- -40…70 °C
- Umgebungstemperatur bei Betrieb：
- -25…70 °C
- Schutzklasse für Stromschläge：
- Klasse II entspricht IEC 60536
- Schutzart (IP)：
- IP20 (Rückseite) entspricht IEC 60529
- IP54 (Vorderseite) entspricht IEC 60529
- Schutzart (NEMA)：
- NEMA 12 entspricht UL 50
- Normen：
- IEC 60947-5-1
- UL 508
- IEC 60947-1
- CSA C22.2 Nr. 14
- IEC 60364-5-53
- Produktzertifizierungen：
- CCC
- Vibrationsfestigkeit：
- 5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6
- Stoßfestigkeit：
- 10 Gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 4,0 cm
- VPE 1 Breite：
- 15,0 cm
- VPE 1 Länge：
- 20,0 cm
- VPE 1 Gewicht：
- 38,0 g
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
