XB5AA21

XB5AA21

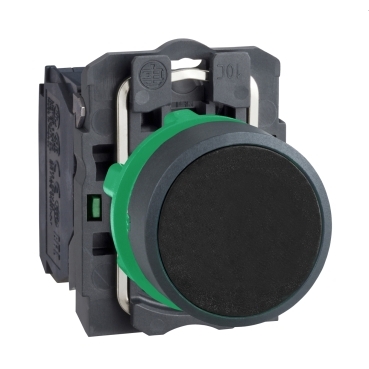

XB5AA21 Schneider 原厂跨境代采
XB5AA21基本信息

型号: XB5AA21

按钮，Harmony XB5，塑料，黑色，空白，22mm，触觉，1S
  • 非常适合在工业、机械和控制柜结构以及建筑中广泛使用
  • 模块化塑料结构，安装快捷方便
  • 在恶劣的环境条件下具有最高的稳健性
  • 多种辅助开关和附件可供选择
  • 国际使用的各种现有产品标准和认证
  • 产品的环保性更多信息
XB5AA21基本属性
净重：0.037 KG
长度：52 mm
宽度：30 mm
高度：42 mm
XB5AA21主要特点
系列：
Harmony XB5
产品或组件类型：
Drucktaste
设备的简短描述：
XB5
孔径材料：
  • Kunststoff
  • Dunkelgrauer Kunststoff
前部元件类型：
Standard
项圈材料：
Kunststoff
安装直径：
22,5 mm
不可分割数量的销售额：
1
信号装置头的形状：
Rund
操作员类型：
Rückstellung
操作配置文件：
Schwarz bündig, unbeschriftet
联系人的类型和组成：
1 S
触点的操作：
Gestuft schaltend
终端：
  • Schraubklemmenleisten, <= 2 x 1,5 mm² mit Kabelende entspricht IEC 60947-1
  • Schraubklemmenleisten, 1 x 0,22 - 2 x 2,5 mm² ohne Kabelende entspricht IEC 60947-1
XB5AA21主要特点
系列：
Harmony XB5
产品或组件类型：
Drucktaste
设备的简短描述：
XB5
孔径材料：
  • Kunststoff
  • Dunkelgrauer Kunststoff
前部元件类型：
Standard
项圈材料：
Kunststoff
安装直径：
22,5 mm
不可分割数量的销售额：
1
信号装置头的形状：
Rund
操作员类型：
Rückstellung
操作配置文件：
Schwarz bündig, unbeschriftet
联系人的类型和组成：
1 S
触点的操作：
Gestuft schaltend
终端：
  • Schraubklemmenleisten, <= 2 x 1,5 mm² mit Kabelende entspricht IEC 60947-1
  • Schraubklemmenleisten, 1 x 0,22 - 2 x 2,5 mm² ohne Kabelende entspricht IEC 60947-1
XB5AA21其他功能
身高：
42 mm
宽度：
30 mm
深度：
52 mm
端子说明ISO编号1：
(13-14)S
产品重量：
0,037 kg
耐压力垫圈：
7000000 Pa bei 55 °C, Entfernung: 0,1 m
联系人的使用：
Standardkontakte
正开口：
Ohne
作业路线：
  • 2,6 mm (Schließer, wechselnder elektrischer Zustand)
  • 4,3 mm (Gesamtweg)
操作力：
3,8 N Schließer, wechselnder elektrischer Zustand
机械使用寿命：
10000000 Zyklen
[M] 拧紧力矩：
0,8…1,2 Nm entspricht IEC 60947-1
螺钉头形状：
  • Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
接触材料：
Silberlegierung (Ag/Ni)
短路保护：
10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
[ih]露天的常规热流：
10 A entspricht IEC 60947-5-1
[Ui]设计绝缘电压：
600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
[Uimp]设计抗震性：
6 kV entspricht IEC 60947-1
[Ie]操作设计流程：
  • 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
电气使用寿命：
  • 1000000 Zyklen AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Belastungsfaktor: 0,5 entspricht IEC 60947-5-1: Anhang C
  • 1000000 Zyklen AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Belastungsfaktor: 0,5 entspricht IEC 60947-5-1: Anhang C
  • 1000000 Zyklen AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Belastungsfaktor: 0,5 entspricht IEC 60947-5-1: Anhang C
  • 1000000 Zyklen DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Belastungsfaktor: 0,5 entspricht IEC 60947-5-1: Anhang C
  • 1000000 Zyklen DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Belastungsfaktor: 0,5 entspricht IEC 60947-5-1: Anhang C
电气可靠性：
  • λ < 10exp(-6) bei 5 V und 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4
  • λ < 10exp(-8) bei 17 V und 5 mA bei sauberer Umgebung entspricht IEC 60947-5-4
设备显示：
Vollständiges Produkt
可定制的：
Nein
可定制的：
1
GCR桥：
XB5AACUST01
兼容性代码：
XB5
XB5AA21其他功能
身高：
42 mm
宽度：
30 mm
深度：
52 mm
端子说明ISO编号1：
(13-14)S
产品重量：
0,037 kg
耐压力垫圈：
7000000 Pa bei 55 °C, Entfernung: 0,1 m
联系人的使用：
Standardkontakte
正开口：
Ohne
作业路线：
  • 2,6 mm (Schließer, wechselnder elektrischer Zustand)
  • 4,3 mm (Gesamtweg)
操作力：
3,8 N Schließer, wechselnder elektrischer Zustand
机械使用寿命：
10000000 Zyklen
[M] 拧紧力矩：
0,8…1,2 Nm entspricht IEC 60947-1
螺钉头形状：
  • Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
接触材料：
Silberlegierung (Ag/Ni)
短路保护：
10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
[ih]露天的常规热流：
10 A entspricht IEC 60947-5-1
[Ui]设计绝缘电压：
600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
[Uimp]设计抗震性：
6 kV entspricht IEC 60947-1
[Ie]操作设计流程：
  • 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
电气使用寿命：
  • 1000000 Zyklen AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Belastungsfaktor: 0,5 entspricht IEC 60947-5-1: Anhang C
  • 1000000 Zyklen AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Belastungsfaktor: 0,5 entspricht IEC 60947-5-1: Anhang C
  • 1000000 Zyklen AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Belastungsfaktor: 0,5 entspricht IEC 60947-5-1: Anhang C
  • 1000000 Zyklen DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Belastungsfaktor: 0,5 entspricht IEC 60947-5-1: Anhang C
  • 1000000 Zyklen DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Belastungsfaktor: 0,5 entspricht IEC 60947-5-1: Anhang C
电气可靠性：
  • λ < 10exp(-6) bei 5 V und 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4
  • λ < 10exp(-8) bei 17 V und 5 mA bei sauberer Umgebung entspricht IEC 60947-5-4
设备显示：
Vollständiges Produkt
可定制的：
Nein
可定制的：
1
GCR桥：
XB5AACUST01
兼容性代码：
XB5
XB5AA21装配
XB5AA21装配
XB5AA21包装单位
XB5AA21包装单位
XB5AA21合同担保
XB5AA21合同担保
XB5AA21
业务合作

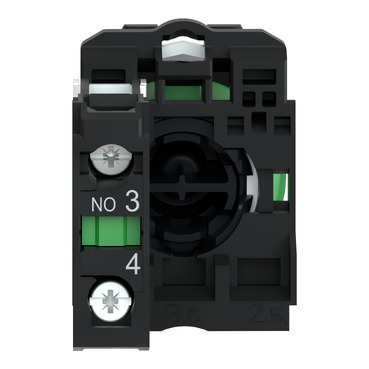

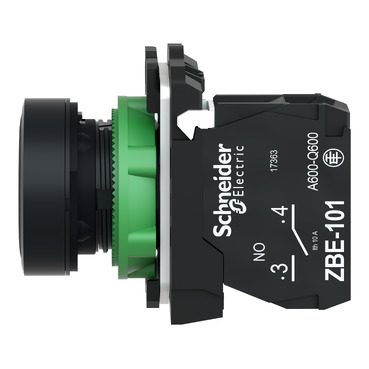

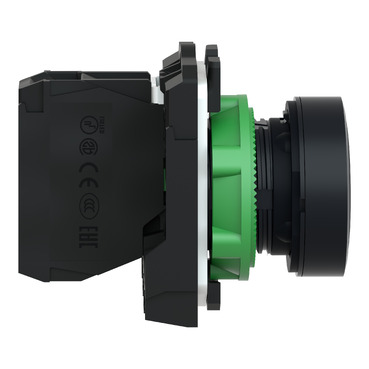

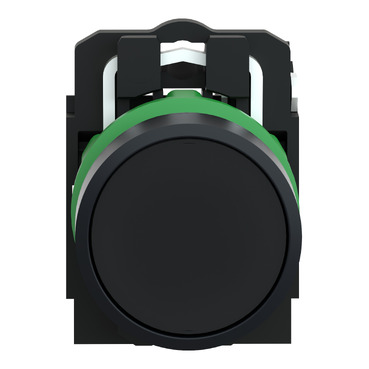

XB5AA21 - Schneider产品主图

基本信息

型号: XB5AA21

按钮，Harmony XB5，塑料，黑色，空白，22mm，触觉，1S
  • ·非常适合在工业、机械和控制柜结构以及建筑中广泛使用
  • ·模块化塑料结构，安装快捷方便
  • ·在恶劣的环境条件下具有最高的稳健性
  • ·多种辅助开关和附件可供选择
  • ·国际使用的各种现有产品标准和认证
  • ·产品的环保性更多信息
主要特点
系列：
Harmony XB5
产品或组件类型：
Drucktaste
设备的简短描述：
XB5
孔径材料：
  • Kunststoff
  • Dunkelgrauer Kunststoff
前部元件类型：
Standard
项圈材料：
Kunststoff
安装直径：
22,5 mm
不可分割数量的销售额：
1
信号装置头的形状：
Rund
操作员类型：
Rückstellung
操作配置文件：
Schwarz bündig, unbeschriftet
联系人的类型和组成：
1 S
触点的操作：
Gestuft schaltend
终端：
  • Schraubklemmenleisten, <= 2 x 1,5 mm² mit Kabelende entspricht IEC 60947-1
  • Schraubklemmenleisten, 1 x 0,22 - 2 x 2,5 mm² ohne Kabelende entspricht IEC 60947-1
主要特点
系列：
Harmony XB5
产品或组件类型：
Drucktaste
设备的简短描述：
XB5
孔径材料：
  • Kunststoff
  • Dunkelgrauer Kunststoff
前部元件类型：
Standard
项圈材料：
Kunststoff
安装直径：
22,5 mm
不可分割数量的销售额：
1
信号装置头的形状：
Rund
操作员类型：
Rückstellung
操作配置文件：
Schwarz bündig, unbeschriftet
联系人的类型和组成：
1 S
触点的操作：
Gestuft schaltend
终端：
  • Schraubklemmenleisten, <= 2 x 1,5 mm² mit Kabelende entspricht IEC 60947-1
  • Schraubklemmenleisten, 1 x 0,22 - 2 x 2,5 mm² ohne Kabelende entspricht IEC 60947-1
其他功能
身高：
42 mm
宽度：
30 mm
深度：
52 mm
端子说明ISO编号1：
(13-14)S
产品重量：
0,037 kg
耐压力垫圈：
7000000 Pa bei 55 °C, Entfernung: 0,1 m
联系人的使用：
Standardkontakte
正开口：
Ohne
作业路线：
  • 2,6 mm (Schließer, wechselnder elektrischer Zustand)
  • 4,3 mm (Gesamtweg)
操作力：
3,8 N Schließer, wechselnder elektrischer Zustand
机械使用寿命：
10000000 Zyklen
[M] 拧紧力矩：
0,8…1,2 Nm entspricht IEC 60947-1
螺钉头形状：
  • Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
接触材料：
Silberlegierung (Ag/Ni)
短路保护：
10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
[ih]露天的常规热流：
10 A entspricht IEC 60947-5-1
[Ui]设计绝缘电压：
600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
[Uimp]设计抗震性：
6 kV entspricht IEC 60947-1
[Ie]操作设计流程：
  • 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
电气使用寿命：
  • 1000000 Zyklen AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Belastungsfaktor: 0,5 entspricht IEC 60947-5-1: Anhang C
  • 1000000 Zyklen AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Belastungsfaktor: 0,5 entspricht IEC 60947-5-1: Anhang C
  • 1000000 Zyklen AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Belastungsfaktor: 0,5 entspricht IEC 60947-5-1: Anhang C
  • 1000000 Zyklen DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Belastungsfaktor: 0,5 entspricht IEC 60947-5-1: Anhang C
  • 1000000 Zyklen DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Belastungsfaktor: 0,5 entspricht IEC 60947-5-1: Anhang C
电气可靠性：
  • λ < 10exp(-6) bei 5 V und 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4
  • λ < 10exp(-8) bei 17 V und 5 mA bei sauberer Umgebung entspricht IEC 60947-5-4
设备显示：
Vollständiges Produkt
可定制的：
Nein
可定制的：
1
GCR桥：
XB5AACUST01
兼容性代码：
XB5
其他功能
身高：
42 mm
宽度：
30 mm
深度：
52 mm
端子说明ISO编号1：
(13-14)S
产品重量：
0,037 kg
耐压力垫圈：
7000000 Pa bei 55 °C, Entfernung: 0,1 m
联系人的使用：
Standardkontakte
正开口：
Ohne
作业路线：
  • 2,6 mm (Schließer, wechselnder elektrischer Zustand)
  • 4,3 mm (Gesamtweg)
操作力：
3,8 N Schließer, wechselnder elektrischer Zustand
机械使用寿命：
10000000 Zyklen
[M] 拧紧力矩：
0,8…1,2 Nm entspricht IEC 60947-1
螺钉头形状：
  • Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
接触材料：
Silberlegierung (Ag/Ni)
短路保护：
10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
[ih]露天的常规热流：
10 A entspricht IEC 60947-5-1
[Ui]设计绝缘电压：
600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
[Uimp]设计抗震性：
6 kV entspricht IEC 60947-1
[Ie]操作设计流程：
  • 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
电气使用寿命：
  • 1000000 Zyklen AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Belastungsfaktor: 0,5 entspricht IEC 60947-5-1: Anhang C
  • 1000000 Zyklen AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Belastungsfaktor: 0,5 entspricht IEC 60947-5-1: Anhang C
  • 1000000 Zyklen AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Belastungsfaktor: 0,5 entspricht IEC 60947-5-1: Anhang C
  • 1000000 Zyklen DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Belastungsfaktor: 0,5 entspricht IEC 60947-5-1: Anhang C
  • 1000000 Zyklen DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Belastungsfaktor: 0,5 entspricht IEC 60947-5-1: Anhang C
电气可靠性：
  • λ < 10exp(-6) bei 5 V und 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4
  • λ < 10exp(-8) bei 17 V und 5 mA bei sauberer Umgebung entspricht IEC 60947-5-4
设备显示：
Vollständiges Produkt
可定制的：
Nein
可定制的：
1
GCR桥：
XB5AACUST01
兼容性代码：
XB5
装配
装配
包装单位
包装单位
合同担保
合同担保
