XB4BT845Not-Aus/Not-Halt-SchalterHarmonyXB4Metall
XB4BT845
基本信息
型号: XB4BT845

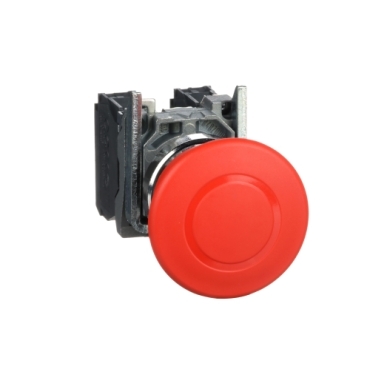

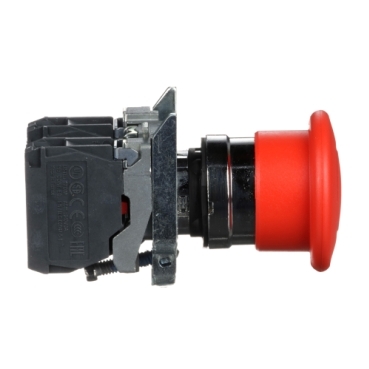

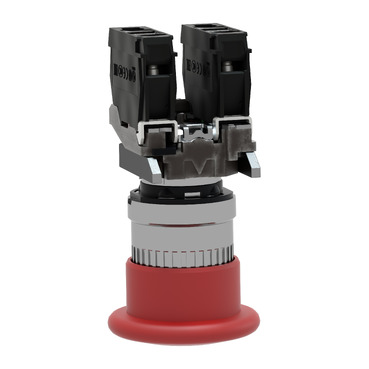

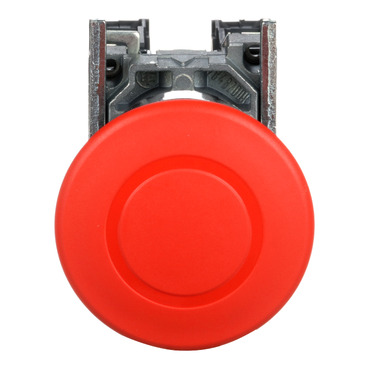

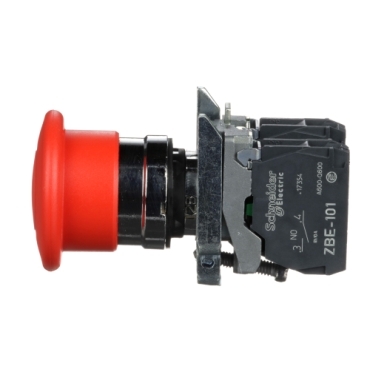

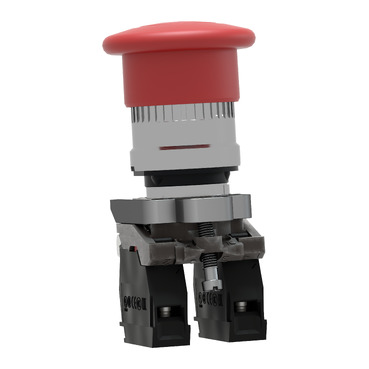

Not-Aus/Not-Halt-Schalter, Harmony XB4, Metall, 22mm, rot, Pilz 40mm, Zugentriegelung, 1S+1Ö

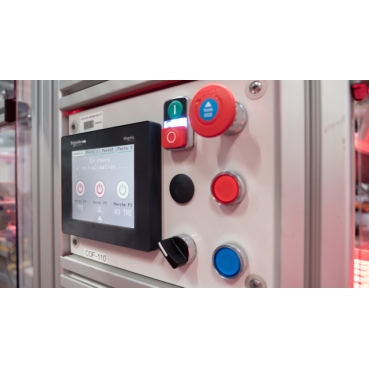

- ·Ideal für den universellen Einsatz in der Industrie, im Maschinen- und Schaltschrankbau sowie in Gebäuden
- ·Modularer Aufbau aus Metall für schnelle und einfache Installation
- ·Höchste Robustheit für raue Umgebungsbedingungen
- ·Große Auswahl an verschiedenen Hilfsschaltern und Zubehör
- ·Vielzahl von vorhandenen Produktstandards und Zertifizierungen für den internationalen Einsatz
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Harmony XB4
- Produkt- oder Komponententyp：
- Not-Aus-Drucktaster
- Not-Aus-Taster
- Kurzbezeichnung des Geräts：
- XB4
- Blendenmaterial：
- Chrom-beschichtetes Metall
- Haltekragenmaterial：
- Zamak
- Montagedurchmesser：
- 22,5 mm
- Verkauf je unteilbare Menge：
- 1
- Form des Signaleinheitkopfes：
- Rund
- Operatortyp：
- Auslösung und mechanische Verriegelung
- Rückstellung：
- Gegentakt
- Betriebsprofil：
- Rot Pilz Ø 40 mm, unbeschriftet
- Betrieb der Kontakte：
- Gestuft schaltend
- Anschlüsse - Klemmen：
- Schraubklemmenleisten, <= 2 x 1,5 mm² mit Kabelende entspricht IEC 60947-1
- Schraubklemmenleisten, >= 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1
Zusatzmerkmale
- Höhe：
- 47 mm
- Breite：
- 40 mm
- Tiefe：
- 82 mm

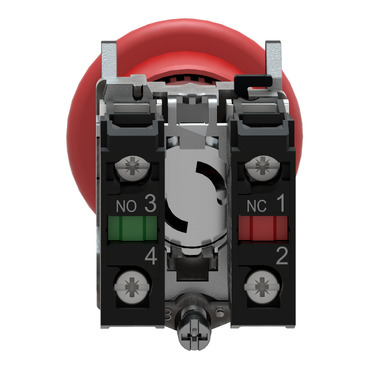

- Klemmenbeschreibung ISO Nr. 1：
- (13-14)S
- Produktgewicht：
- 0,136 kg
- Widerstandsfähigkeit gegen Hochdruckreiniger：
- 7000000 Pa bei 55 °C, Entfernung: 0,1 m
- Verwendung der Kontakte：
- Standardkontakte
- Positive Öffnung：
- Mit entspricht IEC 60947-5-1 appendix K
- Betriebsweg：
- 1,5 mm (Öffner, wechselnder elektrischer Zustand)
- 2,6 mm (Schließer, wechselnder elektrischer Zustand)
- 4,3 mm (Gesamtweg)
- Betätigungskraft：
- 50 N
- Mechanische Lebensdauer：
- 300000 Zyklen
- [M] Anzugsdrehmoment：
- 0,8…1,2 Nm entspricht IEC 60947-1
- Schraubenkopfform：
- Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
- Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
- Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
- Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
- Kontaktmaterial：
- Silberlegierung (Ag/Ni)
- Kurzschlussschutz：
- 10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
- [Ith] Konventioneller thermischer Strom in freier Luft：
- 10 A entspricht IEC 60947-5-1
- [Ui] Bemessungs-Isolationsspannung：
- 600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
- [Uimp] Bemessungs-Stoßspannungsfestigkeit：
- 6 kV entspricht IEC 60947-1
- [Ie] Betriebsbemessungstrom：
- 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
- 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
- 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
- 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
- 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
- 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
- Elektrische Lebensdauer：
- 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 1000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 1000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- Elektrische Zuverlässigkeit：
- λ < 10exp(-6) bei 5 V und 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4
- λ < 10exp(-8) bei 17 V und 5 mA bei sauberer Umgebung entspricht IEC 60947-5-4
- Gerätedarstellung：
- Vollständiges Produkt
Montage
- Beschichtung：
- TH
- Umgebungstemperatur bei Lagerung：
- -40…70 °C
- Umgebungstemperatur bei Betrieb：
- -40…70 °C
- Schutzklasse für Stromschläge：
- Klasse I entspricht IEC 60536
- Schutzart (IP)：
- IP66 entspricht IEC 60529
- IP67
- IP69
- IP69K
- Schutzart (NEMA)：
- NEMA 13
- NEMA 4X
- Schutzart (IK)：
- IK03 entspricht IEC 50102
- Normen：
- IEC 60204-1
- UL 508
- ISO 13850
- CSA C22.2 Nr. 14
- IEC 60947-5-5
- IEC 60364-5-53
- IEC 60947-5-1
- JIS C8201-5-1
- IEC 60947-1
- IEC 60947-5-4
- JIS C8201-1
- Produktzertifizierungen：
- CSA
- LROS (Lloyds register of shipping)
- BV
- GL
- UL-gelistet
- DNV
- Vibrationsfestigkeit：
- 5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6
- Stoßfestigkeit：
- 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
- 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 4,5 cm
- VPE 1 Breite：
- 5,3 cm
- VPE 1 Länge：
- 8,8 cm
- VPE 1 Gewicht：
- 133,0 g
- VPE 2 Art：
- S02
- VPE 2 Menge：
- 42
- VPE 2 Höhe：
- 15,0 cm
- VPE 2 Breite：
- 30,0 cm
- VPE 2 Länge：
- 40,0 cm
- VPE 2 Gewicht：
- 5,955 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
