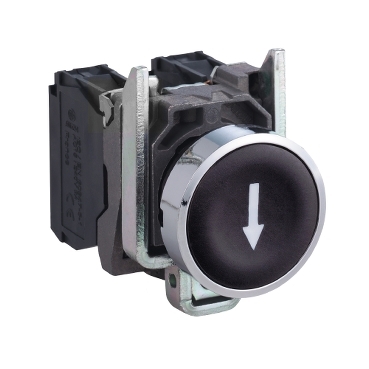

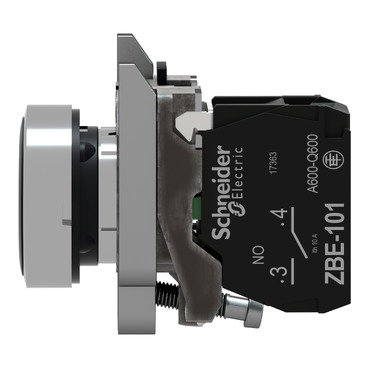

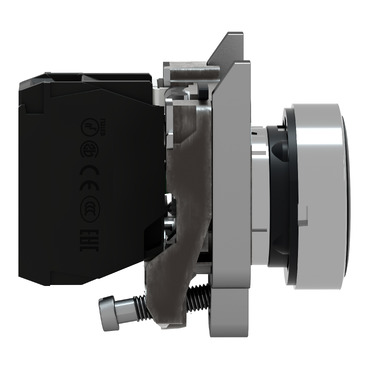

Schneider XB4BA3351
XB4BA3351 · Ideal für den universellen Einsatz in der Industrie, im Maschinen- und Schaltschrankbau sowie in Gebäuden Modularer Aufbau aus Metall für schnelle und einfache Installation Höchste Robustheit für raue Umgebungsbedingungen Große Auswahl an verschiedenen Hilfsschaltern und Zubehör Vielzahl von vorhandenen Produktstandards und Zertifizierungen für den internationalen Einsatz Umweltfreundlichkeit des Produkts Weitere Informationen

正在准备报价入口;若无法继续,请启用 JavaScript。
1 / 6
基本信息
型号: XB4BA3351
暂无参考面价,可询价获取报价
Ideal für den universellen Einsatz in der Industrie, im Maschinen- und Schaltschrankbau sowie in Gebäuden
Modularer Aufbau aus Metall für schnelle und einfache Installation
Höchste Robustheit für raue Umgebungsbedingungen
Große Auswahl an verschiedenen Hilfsschaltern und Zubehör
Vielzahl von vorhandenen Produktstandards und Zertifizierungen für den internationalen Einsatz
Umweltfreundlichkeit des Produkts Weitere Informationen
- Ideal für den universellen Einsatz in der Industrie, im Maschinen- und Schaltschrankbau sowie in Gebäuden
- Modularer Aufbau aus Metall für schnelle und einfache Installation
- Höchste Robustheit für raue Umgebungsbedingungen
- Große Auswahl an verschiedenen Hilfsschaltern und Zubehör
- Vielzahl von vorhandenen Produktstandards und Zertifizierungen für den internationalen Einsatz
- Umweltfreundlichkeit des Produkts Weitere Informationen
基本属性
净重:0.080 KG
Hauptmerkmale
- Baureihe:
- Harmony XB4
- Produkt- oder Komponententyp:
- Drucktaste
- Kurzbezeichnung des Geräts:
- XB4
- Blendenmaterial:
- Chrom-beschichtetes Metall
- Haltekragenmaterial:
- Zamak
- Montagedurchmesser:
- 22,5 mm
- Verkauf je unteilbare Menge:
- 1
- Form des Signaleinheitkopfes:
- Rund
- Operatortyp:
- Rückstellung

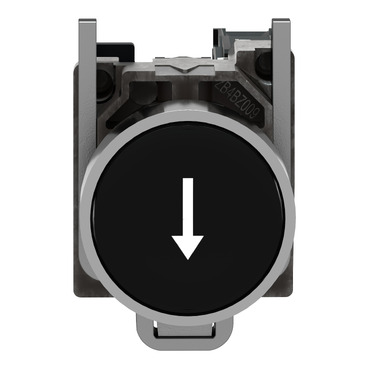

- Betriebsprofil:
- Schwarz bündig, Pfeil nach unten (weiß)
- Typ des Frontelements:
- Standard

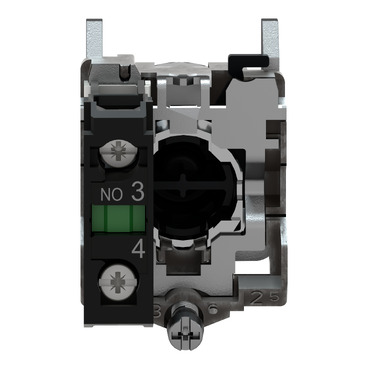

- Art und Zusammensetzung der Kontakte:
- 1 S
- Betrieb der Kontakte:
- Gestuft schaltend
- Anschlüsse - Klemmen:
- Schraubklemmenleisten, <= 2 x 1,5 mm² mit Kabelende entspricht IEC 60947-1
- Schraubklemmenleisten, 1 x 0,22 - 2 x 2,5 mm² ohne Kabelende entspricht IEC 60947-1
Zusatzmerkmale
- Produktgewicht:
- 0,08 kg
- Widerstandsfähigkeit gegen Hochdruckreiniger:
- 7000000 Pa bei 55 °C, Entfernung: 0,1 m
- Verwendung der Kontakte:
- Standardkontakte
- Positive Öffnung:
- Ohne
- Betriebsweg:
- 2,6 mm (Schließer, wechselnder elektrischer Zustand)
- 4,3 mm (Gesamtweg)
- Betätigungskraft:
- 3,8 N Schließer, wechselnder elektrischer Zustand
- Mechanische Lebensdauer:
- 10000000 Zyklen
- [M] Anzugsdrehmoment:
- 0,8…1,2 Nm entspricht IEC 60947-1
- Schraubenkopfform:
- Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
- Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
- Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
- Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
- Kontaktmaterial:
- Silberlegierung (Ag/Ni)
- Kurzschlussschutz:
- 10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
- [Ith] Konventioneller thermischer Strom in freier Luft:
- 10 A entspricht IEC 60947-5-1
- [Ui] Bemessungs-Isolationsspannung:
- 600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
- [Uimp] Bemessungs-Stoßspannungsfestigkeit:
- 6 kV entspricht IEC 60947-1
- [Ie] Betriebsbemessungstrom:
- 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
- 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
- 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
- 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
- 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
- 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
- Elektrische Lebensdauer:
- 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 1000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 1000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- Elektrische Zuverlässigkeit:
- λ < 10exp(-6) bei 5 V und 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4
- λ < 10exp(-8) bei 17 V und 5 mA bei sauberer Umgebung entspricht IEC 60947-5-4
- Gerätedarstellung:
- Vollständiges Produkt
Montage
- Beschichtung:
- TH
- Umgebungstemperatur bei Lagerung:
- -40…70 °C
- Umgebungstemperatur bei Betrieb:
- -40…70 °C
- 浪涌类别:
- Klasse I entspricht IEC 60536
- Schutzart (IP):
- IP66 entspricht IEC 60529
- IP67
- IP69
- IP69K
- Schutzart (NEMA):
- NEMA 13
- NEMA 4X
- Schutzart (IK):
- IK06 entspricht IEC 50102
- Normen:
- UL 508
- IEC 60947-1
- IEC 60947-5-5
- IEC 60947-5-4
- CSA C22.2 Nr. 14
- IEC 60947-5-1
- JIS C8201-5-1
- JIS C8201-1
- Produktzertifizierungen:
- LROS (Lloyds register of shipping)
- BV
- CSA
- GL
- UL-gelistet
- DNV
- Vibrationsfestigkeit:
- 5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6
- Stoßfestigkeit:
- 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
- 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
Verpackungseinheiten
- VPE 1 Art:
- PCE
- VPE 1 Menge:
- 1
- VPE 1 Höhe:
- 8,800 cm
- VPE 1 Breite:
- 3,400 cm
- VPE 1 Länge:
- 5,400 cm
- VPE 1 Gewicht:
- 79,000 g
- VPE 2 Art:
- BB1
- VPE 2 Menge:
- 5
- VPE 2 Höhe:
- 8,800 cm
- VPE 2 Breite:
- 3,400 cm
- VPE 2 Länge:
- 26,500 cm
- VPE 2 Gewicht:
- 397,000 g
- VPE 3 Art:
- S03
- VPE 3 Menge:
- 150
- VPE 3 Höhe:
- 30,000 cm
- VPE 3 Breite:
- 30,000 cm
- VPE 3 Länge:
- 40,000 cm
- VPE 3 Gewicht:
- 12,386 kg
Vertragliche Gewährleistung
- Gewährleistung:
- 18 months
