XALK178AufbaugehäuseHarmonyXALKKunststoffhellgrau
XALK178
基本信息
型号: XALK178
参考面价： 46.25 EUR

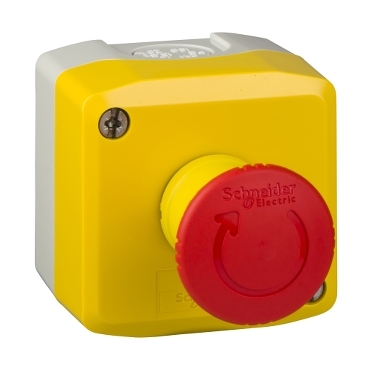

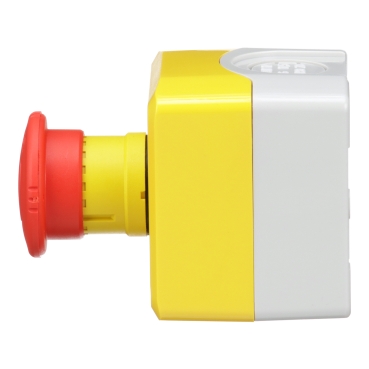

Aufbaugehäuse, Harmony XALK, Kunststoff, hellgrau, gelb, 1 Not-Aus-Schalter, Drehentriegelung, 1Ö
- ·Stoßfestes und schmutzabweisendes Gehäuse für den dauerhaften Einsatz auch in rauen Einsatzbedingungen
- ·Vielzahl von vorhandenen Produktstandards und Zertifizierungen für den internationalen Einsatz
- ·Kompatibel mit allen Drucktastern, Leuchtmelder, Wahlschaltern und Joysticks der Serie XB5
- ·Hellgraues Unterteil, das den visuellen Kontrast und die Sichtbarkeit bei Dunkelheit verbessert
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Harmony XALK
- Produkt- oder Komponententyp：
- Komplette Kontrollstation
- Kurzbezeichnung des Geräts：
- XALK
- Produktbestimmung：
- Für XB5 Ø 22 mm Steuer- und Signalisierungseinheiten Ø 22 mm
- Anwendung der Bedieneinheit：
- Notausschalter
- Funk-Not-Halt Funktion
- Farbe des Schaltschranksockels：
- Hellgrau (RAL 7035)
- Farbe der Abdeckung：
- Gelb (RAL 1021)
- Material：
- Polykarbonat
- Profil Betätigungselement：
- 1 mushroom head pushbutton
- Beschreibung Betätigungselement：
- Red unmarked 1 NC
- Rückstellung：
- Zum Auslösen drehen
- Zusammenstellung Gehäuse：
- 1 Rundkopf-Tastschalter Ø 40 mm, rot 1 Ö unbeschriftet Markierung
- Betrieb der Kontakte：
- Gestuft schaltend
Zusatzmerkmale

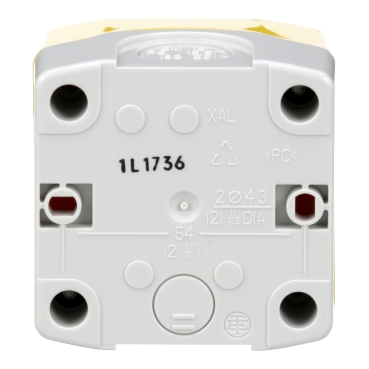

- Kabeleinführung：
- 1 Ausbruch für Kabeleinführung 0…14 mm
- 2 Ausbrüche für Kabelverschraubung Pg 13 und ISO M20 0…12 mm
- Produktgewicht：
- 0,194 kg
- Widerstandsfähigkeit gegen Hochdruckreiniger：
- 7000000 Pa bei 55 °C, Entfernung: 0,1 m
- Positive Öffnung：
- Mit entspricht IEC 60947-5-1 appendix K
- Betriebsweg：
- 1,5 mm (Öffner, wechselnder elektrischer Zustand)
- 2,6 mm (Schließer, wechselnder elektrischer Zustand)
- 4,3 mm (Gesamtweg)
- Betätigungskraft：
- 44 N Öffner/Schließer, wechselnder elektrischer Zustand
- Mechanische Lebensdauer：
- 300000 Zyklen
- Anschlüsse - Klemmen：
- Schraubklemmenleisten, <= 2 x 1,5 mm² mit Kabelende entspricht IEC 60947-1
- Schraubklemmenleisten, >= 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1
- [M] Anzugsdrehmoment：
- 0,8…1,2 Nm entspricht IEC 60947-1
- Schraubenkopfform：
- Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
- Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
- Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
- Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
- Kontaktmaterial：
- Silberlegierung (Ag/Ni)
- Kurzschlussschutz：
- 10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
- [Ith] Konventioneller thermischer Strom in freier Luft：
- 10 A entspricht IEC 60947-5-1
- [Ui] Bemessungs-Isolationsspannung：
- 600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
- [Uimp] Bemessungs-Stoßspannungsfestigkeit：
- 6 kV entspricht IEC 60947-1
- [Ie] Betriebsbemessungstrom：
- 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
- 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
- 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
- 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
- 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
- 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
- Elektrische Lebensdauer：
- 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 1000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 1000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- elektrische Zuverlässigkeit：
- λ < 10exp(-6) bei 5 V, 1 mA entspricht IEC 60947-5-4
- λ < 10exp(-8) bei 17 V, 5 mA entspricht IEC 60947-5-4
Montage
- Beschichtung：
- TH
- Umgebungstemperatur bei Lagerung：
- -40…70 °C
- Umgebungstemperatur bei Betrieb：
- -40…70 °C
- 浪涌类别：
- Klasse II entspricht IEC 60536
- Schutzart (IP)：
- IP66 entspricht IEC 60529
- IP67
- IP69
- IP69K
- Schutzart (NEMA)：
- NEMA 13
- NEMA 4X
- Schutzart (IK)：
- IK03 entspricht IEC 62262
- Normen：
- IEC 60204-1
- IEC 60947-1
- IEC 60947-5-4
- ISO 13850
- JIS C 4520
- IEC 60364-5-53
- IEC 60947-5-5
- UL 508
- CSA C22.2 Nr. 14
- IEC 60947-5-1
- Vibrationsfestigkeit：
- 5 gn (f= 12…500 Hz) entspricht IEC 60068-2-6
- Stoßfestigkeit：
- 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
- 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 9,700 cm
- VPE 1 Breite：
- 7,000 cm
- VPE 1 Länge：
- 7,000 cm
- VPE 1 Gewicht：
- 161,000 g
- VPE 2 Art：
- S03
- VPE 2 Menge：
- 40
- VPE 2 Höhe：
- 30,000 cm
- VPE 2 Breite：
- 30,000 cm
- VPE 2 Länge：
- 40,000 cm
- VPE 2 Gewicht：
- 6,786 kg
- VPE 3 Art：
- P06
- VPE 3 Menge：
- 320
- VPE 3 Höhe：
- 75,000 cm
- VPE 3 Breite：
- 60,000 cm
- VPE 3 Länge：
- 80,000 cm
- VPE 3 Gewicht：
- 62,788 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
