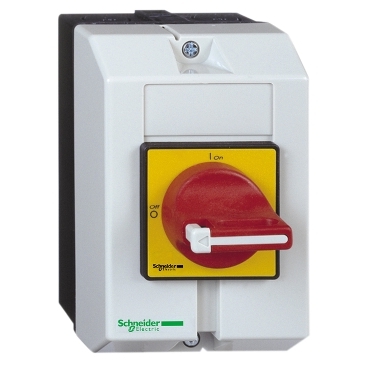

VCF0GENot-Aus/Hauptschalter3p690V20A+Aufbaugehäuse
VCF0GE
基本信息
型号: VCF0GE
Not-Aus/Hauptschalter, 3p, 690V, 20A, +Aufbaugehäuse, Griff rot abschließbar
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- TeSys
- Produktname：
- TeSys VARIO
- Kurzbezeichnung des Geräts：
- VCF
- Produkt- oder Komponententyp：
- Gekapselter Not-Aus-Lasttrennschalter
- Leistungsfähigkeit：
- Hohe Leistung
- Beschreibung der Pole：
- 3P
- Steuerungstyp：
- Drehgriff
- Grifffarbe：
- Rot
- Farbe der Grifffrontplatte：
- Gelb
- Verriegelung des Drehgriffs：
- 1 bis 3 Vorhängeschlösser 4…8 mm
Zusatzmerkmale
- Beschriftung：
- 0 - 1
- Betriebsbemessungsspannung Ue：
- 690 V AC
- [Uimp] Bemessungs-Stoßspannungsfestigkeit：
- 8 kV
- [Ithe] conventional enclosed thermal current：
- 20 A
- Nennbetriebsstrom Ie：
- 14,5 A (AC-23A) bei 400 V
- Nennbetriebsleistung in W：
- 7,5 kW bei 400 V (AC-23)
- 5,5 kW bei 400 V (AC-3)
- intermittierende Betriebsklasse：
- 30
- Making capacity ( I rms)：
- 250 A bei 400 V AC-21A
- 250 A bei 400 V AC-22A
- 250 A bei 400 V AC-23A
- Nennkurzschl.-Schaltleist. Icm：
- 1 kA bei 400 V bei Iamp
- [Icw] rated short-time withstand Rms current：
- 300 A bei 400 V Dauer: 1 s
- Bed. Bemess.-Kurzschl.-Strom：
- 10 kA bei 400 V - zugehörige Sicherung 25 A aM
- 10 kA bei 400 V - zugehörige Sicherung 25 A gG
- Ausschaltvermögen：
- 200 A bei 400 V (AC-21A)
- 200 A bei 400 V (AC-22A)
- 200 A bei 400 V (AC-23A)
- Mechanische Lebensdauer：
- 100000 Zyklen
- elektrische Lebensdauer：
- 100000 Zyklen AC-21
- 30000 Zyklen DC-1 - 5
- Umgebungseigenschaften：
- Standardumgebung
- Eignung für Isolation：
- Ja
- Anschlüsse - Klemmen：
- Schraubklemmenleisten Kabel 10 mm² - Kabelfestigkeit: starr
- Schraubklemmenleisten Kabel 6 mm² - Kabelfestigkeit: flexibel - mit Kabelende
- Anzugsmoment：
- 2,1 Nm - auf Schraubklemmenleisten
- Feuer Beständigkeit：
- 960 °C entspricht IEC 60595-2-1
- 把手前板尺寸：
- 60 x 60 mm
- Höhe：
- 146 mm
- Breite：
- 90 mm
- Tiefe：
- 131 mm
- Produktgewicht：
- 0,5 kg
Montage
- Normen：
- IEC 60204
- IEC 60947-4-1
- Beschichtung：
- TC
- Schutzart (IP)：
- IP65 entspricht IEC 60529
- Mechanische Robustheit：
- Schwingungen 10 - 150 Hz (1 Gn) entspricht IEC 60068-2-6
- Schocks 11 ms (30 g) entspricht IEC 60068-2-27
- Umgebungstemperatur bei Betrieb：
- -20…50 °C
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 11,000 cm
- VPE 1 Breite：
- 14,300 cm
- VPE 1 Länge：
- 15,800 cm
- VPE 1 Gewicht：
- 479,000 g
- VPE 2 Art：
- S03
- VPE 2 Menge：
- 7
- VPE 2 Höhe：
- 30 cm
- VPE 2 Breite：
- 30 cm
- VPE 2 Länge：
- 40 cm
- VPE 2 Gewicht：
- 3,756 kg
- VPE 3 Art：
- P06
- VPE 3 Menge：
- 56
- VPE 3 Höhe：
- 75,000 cm
- VPE 3 Breite：
- 60,000 cm
- VPE 3 Länge：
- 80,000 cm
- VPE 3 Gewicht：
- 43,772 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
