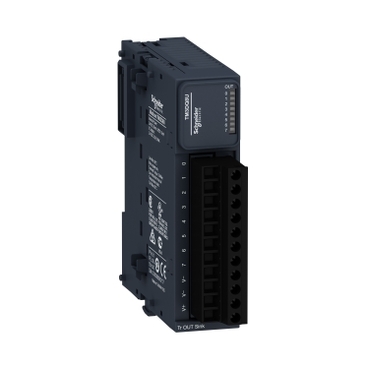

Schneider TM3DQ8U 原厂跨境采购_零搜
TM3DQ8UDigitalesAusgangsmodulModiconTM38Ausgänge24
TM3DQ8U
基本信息
型号: TM3DQ8U
Digitales Ausgangsmodul, Modicon TM3, 8 Ausgänge, 24 VDC, Sink Transistor, Schraubklemmen
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Modicon TM3
- Produkt- oder Komponententyp：
- Digitales Ausgangsmodul
- Kompatible Produktfamilie：
- Modicon M241
- Modicon M251
- Modicon M221
- Modicon M262
- Diskreter Ausgangstyp：
- Transistor
- Anzahl digitale Ausgänge：
- 8
- Diskrete Ausgangslogik：
- Negative Logik (Sink)
- Diskrete Ausgangsspannung：
- 24 V DC für Transistorausgang
- Diskreter Ausgangsstrom：
- 50 mA für Transistorausgang
Zusatzmerkmale
- Diskrete E/A-Nummer：
- 8
- Stromaufnahme：
- 5 mA bei 5 V DC bei über Busstecker (in Zustand off)
- 0 mA bei 24 V DC bei über Busstecker (in Zustand off)
- 20 mA bei 24 V DC bei über Busstecker (in Zustand on)
- 10 mA bei 5 V DC bei über Busstecker (in Zustand on)
- Reaktionszeit：
- 450 µs (einschalten)
- 450 µs (ausschalten)
- Max. Leckstrom：
- 0,1 mA für Transistorausgang
- Max. Spannungsabfall：
- <0,4 V
- Lokale Signalisierung：
- 1 LED pro Kanal (grün) für Ausgangsstatus
- elektrische Verbindung：
- 11 2,5 mm² abnehmbare Schraubklemmenleiste mit Rasterabstand 5,08 mm Einstellung für Ausgänge
- Max. Kabelabstand zwischen den Geräten：
- Ungeschirmtes Kabel: <30 m für Transistorausgang
- Isolation：
- Zwischen Ausgang und interner Logik bei 500 V AC
- Nicht isoliert zwischen Ausgängen
- Beschriftung：
- CE
- Montagehalterung：
- Zylinderkopf Typ TH35-15 Schiene entspricht IEC 60715
- Hutschiene TH35-7.5 Schiene entspricht IEC 60715
- Blech o Tafel m Befsatz
- Höhe：
- 90 mm
- Tiefe：
- 84,6 mm
- Breite：
- 27,4 mm
- Produktgewicht：
- 0,76 kg
Montage
- Normen：
- IEC 61131-2
- Produktzertifizierungen：
- CE
- cULus
- UKCA
- RCM
- EAC
- cULus HazLoc
- Widerstandsfähigkeit gegen elektrostatische Entladung：
- 8 kV in der Luft entspricht IEC 61000-4-2
- 4 kV bei Kontakt entspricht IEC 61000-4-2
- Widerstandsfähigkeit gegen elektromagnetische Felder：
- 10 V/m 80 MHz - 1 GHz entspricht IEC 61000-4-3
- 3 V/m 1,4 - 2 GHz entspricht IEC 61000-4-3
- 1 V/m 2 GHz - 3 GHz entspricht IEC 61000-4-3
- Widerstandsfähigkeit gegen Magnetfelder：
- 30 A/m 50/60 Hz entspricht IEC 61000-4-8
- Widerstandsfähigkeit gegen kurze Störsignale：
- 1 kV für E/A entspricht IEC 61000-4-4
- Stoßspannungsfestigkeit：
- 1 kV E/A Gleichtakt entspricht IEC 61000-4-5 DC
- Widerstandsfähigkeit gegen geleitete Störungen, bedingt durch Radiofrequenzen：
- 10 V 0,15 - 80 MHz entspricht IEC 61000-4-6
- 3 V Festfrequenz (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) entspricht Marine-Spezifikation (LR, ABS, DNV, GL)
- elektromagnetische Emission：
- Ausgestrahlte Emissionen - Teststufe: 40 dBμV/m QP Klasse A ( 10 m) bei 30…230 MHz entspricht IEC 55011
- Ausgestrahlte Emissionen - Teststufe: 47 dBμV/m QP Klasse A ( 10 m) bei 230…1000 MHz entspricht IEC 55011
- Umgebungstemperatur bei Betrieb：
- -10…35 °C senkrechter Einbau
- -10…55 °C waagerechter Einbau
- Umgebungstemperatur bei Lagerung：
- -25…70 °C
- Relative Luftfeuchtigkeit：
- 10…95 %, Betauung nicht zulässig (in operation)
- 10…95 %, Betauung nicht zulässig (bei Lagerung)
- Schutzart (IP)：
- IP20 mit montierter Abdeckung
- Verschmutzungsgrad：
- 2
- Betriebshöhe：
- 0 - 2.000 m
- Aufbewahrungshöhe：
- 0…3000 m
- Vibrationsfestigkeit：
- 3,5 mm bei 5…8,4 Hz auf DIN-Schiene
- 3 gn bei 8,4…150 Hz auf DIN-Schiene
- 3,5 mm bei 5…8,4 Hz auf Schalttafel
- 3 gn bei 8,4…150 Hz auf Schalttafel
- Stoßfestigkeit：
- 15 gn für 11 ms
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 7,5 cm
- VPE 1 Breite：
- 12,5 cm
- VPE 1 Länge：
- 10,5 cm
- VPE 1 Gewicht：
- 230,0 g
- VPE 2 Art：
- S02
- VPE 2 Menge：
- 9
- VPE 2 Höhe：
- 15 cm
- VPE 2 Breite：
- 30 cm
- VPE 2 Länge：
- 40 cm
- VPE 2 Gewicht：
- 2,427 kg
- VPE 3 Art：
- P06
- VPE 3 Menge：
- 144
- VPE 3 Höhe：
- 75 cm
- VPE 3 Breite：
- 40 cm
- VPE 3 Länge：
- 80 cm
- VPE 3 Gewicht：
- 25,058 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 Monate
