Schneider TM3AQ4 原厂跨境采购_零搜
TM3AQ4AnalogesAusgangsmodulModiconTM34Ausgänge

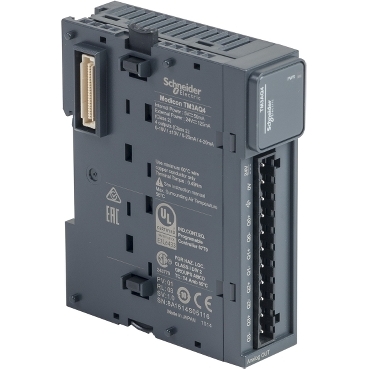

TM3AQ4
基本信息
型号: TM3AQ4
Analoges Ausgangsmodul, Modicon TM3, 4 Ausgänge, Spannung / Strom, Auflösung 12 Bit, Schraubklemmen
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Modicon TM3
- Produkt- oder Komponententyp：
- Analoges Ausgangsmodul
- Kompatible Produktfamilie：
- Modicon M221
- Modicon M241
- Modicon M251
- Modicon M262
- Anzahl der Analogausgänge：
- 4
- Analoger Ausgangstyp：
- Strom: 4 - 20 mA
- Strom: 0 - 20 mA
- Spannung: 0 - 10 V
- Spannung: - 10 - 10 V
Zusatzmerkmale
- Auflös. des analogen Eingangs：
- 12 bits
- 11 Bit + Vorzeichen
- Auflösung der analogen Ausgänge：
- 11 Bits + Zeichen
- 12 bits
- LSB-Wert：
- 2,44 mV 0 - 10 VSpannung
- 4,88 mV - 10 - 10 VSpannung
- 4,88 µA 0 - 20 mAStrom
- 3,91 µA 4 - 20 mAStrom
- Lasttyp：
- Ohmsch
- Lastimpedanz in Ohm：
- 1 kOhm Spannung
- 300 Ohm Strom
- Stabilisierungsdauer：
- 1 ms
- Umwandlungszeit：
- 1 ms + 1 ms pro Kanal + 1 Controller-Zyklus
- absoluter Messfehler：
- +/- 1 % Skalenendwert
- +/- 0,2 % der Gesamtskala at 25 °C
- Temperaturabweichung：
- +/- 0,01 %SEW/°C
- Wiederholgenauigkeit：
- +/- 0,4 %Skalenendwert
- Nichtlinearität：
- +/- 0,2 %SEW
- Ausgangsrestwelligkeit：
- 20 mV
- 相声：
- <= 1 LSB
- [UH,nom] Nennhilfsspannung：
- 24 V DC
- Versorgungsspannungsgrenzen：
- 20,4…28,8 V
- Kabeltyp：
- Twisted-Pair-Kabel (geschirmt) <30 m für Ausgänge Schaltkreis
- Leistungsaufnahme：
- 40 mA bei 5 V DC über Busstecker keine Last
- 50 mA bei 5 V DC über Busstecker Volllast
- 50 mA bei 24 V DC über externe Versorgung keine Last
- 125 mA bei 24 V DC über externe Versorgung Volllast
- Lokale Signalisierung：
- 1 LED (grün) für PWR
- elektrische Verbindung：
- 11 2,5 mm² abnehmbare Schraubklemmenleiste mit Rasterabstand 5,08 mm Einstellung für Ausgänge und Versorgung
- Isolation：
- Zwischen Ausgang und Versorgung bei 1500 V AC
- Zwischen Ausgang und interner Logik bei 500 V AC
- Beschriftung：
- CE
- Stoßspannungsfestigkeit：
- 1 kV Stromversorgung Gleichtakt entspricht IEC 61000-4-5
- 0,5 kV Stromversorgung Differentialbetrieb entspricht IEC 61000-4-5
- 1 kV Ausgang Gleichtakt entspricht IEC 61000-4-5
- Montagehalterung：
- Zylinderkopf Typ TH35-15 Schiene entspricht IEC 60715
- Hutschiene TH35-7.5 Schiene entspricht IEC 60715
- Blech o Tafel m Befsatz
- Höhe：
- 90 mm
- Tiefe：
- 70 mm
- Breite：
- 23,6 mm
- Produktgewicht：
- 0,115 kg
Montage
- Normen：
- IEC 61131-2
- Produktzertifizierungen：
- CE
- UKCA
- RCM
- EAC
- cULus
- cULus HazLoc
- Widerstandsfähigkeit gegen elektrostatische Entladung：
- 8 kV in der Luft entspricht IEC 61000-4-2
- 4 kV bei Kontakt entspricht IEC 61000-4-2
- Widerstandsfähigkeit gegen elektromagnetische Felder：
- 10 V/m 80 MHz - 1 GHz entspricht IEC 61000-4-3
- 3 V/m 1,4 - 2 GHz entspricht IEC 61000-4-3
- 1 V/m 2 GHz - 3 GHz entspricht IEC 61000-4-3
- Widerstandsfähigkeit gegen Magnetfelder：
- 30 A/m entspricht IEC 61000-4-8
- Widerstandsfähigkeit gegen kurze Störsignale：
- 1 kV (E/A) entspricht IEC 61000-4-4
- Widerstandsfähigkeit gegen geleitete Störungen, bedingt durch Radiofrequenzen：
- 10 V 0,15 - 80 MHz entspricht IEC 61000-4-6
- 3 V Festfrequenz (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) entspricht Marine-Spezifikation (LR, ABS, DNV, GL)
- elektromagnetische Emission：
- Ausgestrahlte Emissionen - Teststufe: 40 dBμV/m QP Klasse A ( 10 m) bei 30…230 MHz entspricht IEC 55011
- Ausgestrahlte Emissionen - Teststufe: 47 dBμV/m QP Klasse A ( 10 m) bei 230…1000 MHz entspricht IEC 55011
- Störfestigkeit gegen Unterbrechungen：
- 10 ms
- Umgebungstemperatur bei Betrieb：
- -10…55 °C waagerechter Einbau
- -10…35 °C senkrechter Einbau
- Umgebungstemperatur bei Lagerung：
- -25…70 °C
- Relative Luftfeuchtigkeit：
- 10…95 %, Betauung nicht zulässig (in operation)
- 10…95 %, Betauung nicht zulässig (bei Lagerung)
- Schutzart (IP)：
- IP20
- Verschmutzungsgrad：
- 2
- Betriebshöhe：
- 0 - 2.000 m
- Aufbewahrungshöhe：
- 0…3000 m
- Vibrationsfestigkeit：
- 3,5 mm bei 5…8,4 Hz auf DIN-Schiene
- 3 gn bei 8,4…150 Hz auf DIN-Schiene
- Stoßfestigkeit：
- 15 gn für 11 ms
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 7,500 cm
- VPE 1 Breite：
- 10,500 cm
- VPE 1 Länge：
- 12,700 cm
- VPE 1 Gewicht：
- 220,000 g
- VPE 2 Art：
- S04
- VPE 2 Menge：
- 42
- VPE 2 Höhe：
- 30,000 cm
- VPE 2 Breite：
- 40,000 cm
- VPE 2 Länge：
- 60,000 cm
- VPE 2 Gewicht：
- 9,030 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 Monate
