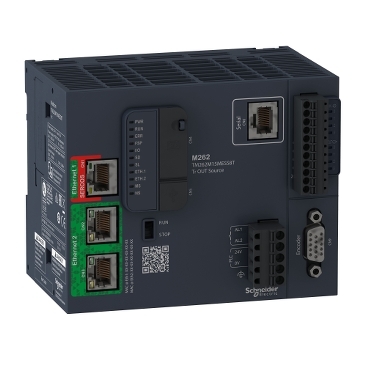

Schneider TM262M15MESS8T 原厂跨境采购
TM262M15MESS8TSPS/Motion-SteuerungModiconM262
TM262M15MESS8T
基本信息
型号: TM262M15MESS8T
SPS/Motion-Steuerung, Modicon M262, IIoT-fähig, 5 ns/Anweisung, 4 Achsen, 2x Ethernet, OPC UA, SERCOS 3, 8 schnelle E/A
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Logic/motion controller - Modicon M262
- Produkt- oder Komponententyp：
- Motion controller
- [UH,nom] Bemessungsbetriebsspannung：
- 24 V DC -15 - 20 %
- Diskrete E/A-Nummer：
- 8
- Vorgeschaltete Konnektivität：
- IIoT-ready machine to cloud
- Connected machine to plant
Zusatzmerkmale
- Versorgungsspannungsgrenzen：
- 20,4…28,8 V DC
- SPS Leistungsaufnahme：
- 82 W
- Einschaltstrom：
- 40 A
- Anzahl der Überspannungs-Schutzvorrichtungen：
- Mit
- Diskrete Eingangsnummer：
- 4, einzelner Eingang Schneller Eingang entspricht IEC 61131-2 Typ 1
- Diskrete Eingangsspannung：
- 24 V
- Diskreter Eingangsspannungstyp：
- DC
- digitaler Logikeingang：
- Sink
- Spannungswert für garantierten Status 1：
- >= 15 V für DC
- Spannungswert für garantierten Status 0：
- <= 5 V für DC
- Diskreter Eingangsstrom：
- 7,5 mA für Schneller Eingang
- Eingangsimpedanz：
- 2,81 kOhm für Eingang
- [tA] Antwortzeit：
- <= 1 µs einschalten, I0...I3 Klemme(n) für Schneller Eingang
- <= 1 µs ausschalten, I0...I3 Klemme(n) für Schneller Eingang
- <= 1 µs einschalten, Q0 - Q3 Klemme(n) für Schneller Ausgang
- <= 1 µs ausschalten, Q0 - Q3 Klemme(n) für Schneller Ausgang
- konfigurierbare Filterzeit：
- 0.001 ms für Schneller Eingang
- 0.002 ms für Schneller Eingang
- 0.005 ms für Schneller Eingang
- 0.01 ms für Schneller Eingang
- 0.05 ms für Schneller Eingang
- 0.1 ms für Schneller Eingang
- 0.5 ms für Schneller Eingang
- 1 ms für Schneller Eingang
- 4 ms für Schneller Eingang
- 12 ms für Schneller Eingang
- Diskrete Ausgangsnummer：
- 4 Transistor Schneller Ausgang
- Diskrete Ausgangsspannung：
- 24 V DC
- Diskreter Ausgangsstrom：
- 0,5 A für Schneller Ausgang (Q0 - Q3)
- Diskreter Ausgangstyp：
- Transistor
- Diskrete Ausgangslogik：
- Quelle
- Ausgangsspannungsgrenzen：
- 30 V DC
- Anschlüsse - Klemmen：
- 0,5 A mit Q0 - Q3 Klemme für Schneller Ausgang
- Max. Ausgangsfrequenz：
- 300 kHz
- Genauigkeit：
- +/- 0,1 % bei 0,02…0,1 kHz für Schneller Ausgang
- +/-1 % bei 0,1…1 kHz für Schneller Ausgang
- Max. Leckstrom：
- 10 µA für Ausgänge
- Max. Wolframlast：
- <1,5 W
- Schutzart：
- Schutz vor Kurzschluss und Überlastschutz mit automatischer Rückstellung
- Verpolungsschutz
- Kurzschlussschutz
- Rückstellzeit：
- 200 ms automatische Rückstellung Schneller Ausgang
- Anzahl an E/A-Erweiterungsmodulen：
- 7 für TM3 IO module (lokal E/A-Architektur)
- 7 für TM3 IO module (Remote E/A-Architektur)
- 64 für TM3, TM5 or TM7 IO island (verteilt E/A-Architektur)
- Ausführungszeit für 1 K-Anweisung：
- 0,005 ms
- Speicherkapazität：
- 32 MB für Programm RAM
- 32 MB für OS/website RAM
- 192 MB für Systemspeicher RAM
- Daten gesichert：
- 1 GB built-in flash memory für Backup von Benutzerprogrammen
- Datenspeichergerät：
- <= 32 GB SDHC-Karte (Optional)
- Sicherungsdauer：
- 1000 h bei 25 °C
- Anwendungsstruktur：
- 8 Ereignisaufgaben
- 4 zyklische Master-Tasks
- 3 zyklische Master-Tasks + 1 freilaufender Task
- 8 externe Ereignis-Tasks
- Echtzeituhr：
- Mit
- Taktabweichung：
- <= 10 s/month bei 25 °C
- Taktzeit：
- 0,5 ms
- Positionierungsfunktionen：
- Libraries axes coordinated Funktion
- Libraries axes synchronous Funktion
- Sercos 3 motion bus Funktion
- Integrierte Verbindungsart：
- Ethernet/Sercos 1 mit RJ45 Anschluss und 10/100BASE-T Schnittstelle
- Ethernet 2 mit 2 RJ45 Anschluss und 100/1000BASE-T Schnittstelle
- Serielle Verbindung mit RJ45 Anschluss und RS232/RS485 Schnittstelle
- 1Encoder mit Buchsen-SUB-D 15 Anschluss und RS422/SSI Schnittstelle
- Smart Communication Bus
- TM3 IO bus
- USB Typ Mini-B
- 变速箱速度：
- 115 kbit/s für eine Bus-Länge von 15 m für RS485
- 115 kbit/s für eine Bus-Länge von 3 m für RS232
- 480 Mbit/s für eine Bus-Länge von 3 m für USB
- 10/100 Mbit/s für Ethernet1
- 10/100/1.000 Mbit/s für Ethernet2
- Kommunikationsprotokoll：
- EtherNet/IP adapter
- EtherNet/IP scanner
- Modbus TCP Client/Server
- Modbus TCP IO scanner
- Modbus TCP NVL
- Ethernet RSTP
- Modbus SL Client/Server
- Modbus SL IO scanner
- Modbus SL modem management
- Machine Expert
- ASCII manager
- ASCII modem management
- Sercos III Master
- Max. Anzahl der angeschlossenen Geräte：
- EtherNet/IP: 64
- Modbus TCP: 64
- Modbus TCP/EtherNet/IP: 96
- Kommunikationsdienst：
- MQTTs
- OPC UA server (Encrypt)
- HTTPs Methods (API)
- Webserver
- Web visu
- TLS 1.2
- TLS 1.3
- SNTP
- NTP client/server
- FTP-Client/Server
- FTPs server
- SQL client (remote access)
- DHCP-Klient
- DHCP-Server
- DNS client
- POP3s client
- SMTP-Client
- SNMP-Client/Server
- Lokale Signalisierung：
- 1 LED (grün/rot) für PWR
- 1 LED (grün/rot) für BETRIEB
- 1 LED (grün/rot) für FEHLER (Fehler)
- 1 LED (grün/rot) für stop forced
- 1 LED (grün/rot) für E/A-Fehler (E/A)
- 1 LED (green/orange) für SD card activity
- 1 LED (green/orange) für SL activity
- 1 LED (grün/rot) für ETH1 state
- 1 LED (grün/rot) für ETH2 state
- 1 LED (grün/rot) für EIP MS
- 1 LED (grün/rot) für EIP NS
- 1 LED (grün/rot) für Sercos
- elektrische Verbindung：
- abnehmbare Federklemmenleistefür Eingänge und Ausgänge
- abnehmbare Federklemmenleistefür den Anschluss der 24-V-DC-Stromversorgung
- Produktkompatibilität：
- External encoder 5/24 V DC no encoder power supply
- Max. Kabelabstand zwischen den Geräten：
- Abgeschirmtes Kabel: <3 m für Schneller Eingang
- Abgeschirmtes Kabel: <3 m für Schneller Ausgang
- Ungeschirmtes Kabel: <50 m für Eingang
- Ungeschirmtes Kabel: <50 m für Ausgänge
- Abgeschirmtes Kabel: <30 m für RS485 Verbindung
- Abgeschirmtes Kabel: <15 m für RS232
- Isolation：
- Zwischen schnellem Eingang und interner Logik bei 550 V AC
- Nicht isoliert zwischen Eingängen
- Zwischen schnellem Ausgang und interner Logik bei 550 V AC
- Nicht isoliert zwischen Ausgängen
- Between input and output bei 550 V AC
- Zwischen Versorgung und interner Logik bei 550 V AC
- Nicht isoliert zwischen Versorgung und Erde
- Typ des Encoders：
- Inkrementalwertgeber
- Stoßspannungsfestigkeit：
- 1 kV Stromversorgung (DC) Gleichtakt entspricht IEC 61000-4-5
- 1 kV abgeschirmtes Kabel Gleichtakt entspricht IEC 61000-4-5
- 0,5 kV Relaisausgang Differentialbetrieb entspricht IEC 61000-4-5
- 1 kV Eingang Gleichtakt entspricht IEC 61000-4-5
- 1 kV Transistorausgang Gleichtakt entspricht IEC 61000-4-5
- Montagehalterung：
- Zylinderkopf Typ TH35-15 Schiene entspricht IEC 60715
- Hutschiene TH35-7.5 Schiene entspricht IEC 60715
- Blech o Tafel m Befsatz
- Höhe：
- 100 mm
- Tiefe：
- 90 mm
- Breite：
- 125 mm
- Produktgewicht：
- 0,67 kg
Montage
- Normen：
- UL 61010-1
- UL 61010-2-201
- CSA C22.2 Nr. 61010-1
- CSA C22.2 Nr. 61010-2-201
- CSA C22.2 Nr. 213
- ANSI/ISA 12-12-01
- IEC 61131-2
- Produktzertifizierungen：
- CE
- cULus
- cULus HazLoc Class I Division 2 CSA 22-2 No 213
- RCM
- EAC
- Achilles
- KC
- Widerstandsfähigkeit gegen elektrostatische Entladung：
- 4 kV bei Kontakt entspricht IEC 61000-4-2
- 8 kV an der Luft entspricht IEC 61000-4-2
- Widerstandsfähigkeit gegen elektromagnetische Felder：
- 10 V/m 80 MHz - 1 GHz entspricht IEC 61000-4-3
- 3 V/m 1,4 - 2 GHz entspricht IEC 61000-4-3
- 1 V/m 2 GHz - 3 GHz entspricht IEC 61000-4-3
- Widerstandsfähigkeit gegen kurze Störsignale：
- 2 kV (Energieversorgungsleitungen) entspricht IEC 61000-4-4
- 1 kV (Ethernet-Leitung) entspricht IEC 61000-4-4
- 1 kV (serielle Verbindung) entspricht IEC 61000-4-4
- 1 kV (Eingang) entspricht IEC 61000-4-4
- 1 kV (Transistorausgang) entspricht IEC 61000-4-4
- Widerstandsfähigkeit gegen geleitete Störungen, bedingt durch Radiofrequenzen：
- 10 V 0,15 - 80 MHz entspricht IEC 61000-4-4
- 3 V 0,1 - 80 MHz
- 10 V Festfrequenz (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz)
- elektromagnetische Emission：
- Leitungsgebundene Emissionen - Teststufe: 120 - 69 dBµV/m QP ( Energieversorgungsleitungen) bei 10…150 kHz entspricht IEC 55011
- Leitungsgebundene Emissionen - Teststufe: 63 dBμV/m QP ( Energieversorgungsleitungen) bei 1,5…30 MHz entspricht IEC 55011
- Ausgestrahlte Emissionen - Teststufe: 40 dBµV/m bei 30…230 kHz entspricht IEC 55011
- Leitungsgebundene Emissionen - Teststufe: 79 - 63 dBμV/m QP ( Energieversorgungsleitungen) bei 150…1500 kHz entspricht IEC 55011
- Ausgestrahlte Emissionen bei 230…1000 MHz entspricht IEC 55011
- Störfestigkeit gegen Unterbrechungen：
- 0,01 ms
- Umgebungstemperatur bei Betrieb：
- -20…60 °C (waagerechter Einbau)
- -20…50 °C (senkrechter Einbau)
- -20…45 °C (flat mounting)
- Umgebungstemperatur bei Lagerung：
- -40…85 °C
- Relative Luftfeuchtigkeit：
- 10…95 %, Betauung nicht zulässig (in operation)
- 10…95 %, Betauung nicht zulässig (bei Lagerung)
- Schutzart (IP)：
- IP20
- Verschmutzungsgrad：
- 2
- Betriebshöhe：
- 0 - 2.000 m
- Aufbewahrungshöhe：
- 0…3000 m
- Vibrationsfestigkeit：
- 3,5 mm bei 2…8,4 Hz auf symmetrische Schiene
- 1 gn bei 8,4…200 Hz auf symmetrische Schiene
- 3,5 mm bei 2…8,4 Hz auf Schalttafeleinbau
- 1 gn bei 8,4…200 Hz auf Schalttafeleinbau
- Stoßfestigkeit：
- 15 gn für 11 ms
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 13,8 cm
- VPE 1 Breite：
- 18,3 cm
- VPE 1 Länge：
- 13,1 cm
- VPE 1 Gewicht：
- 850,0 g
- VPE 2 Art：
- S03
- VPE 2 Menge：
- 8
- VPE 2 Höhe：
- 30 cm
- VPE 2 Breite：
- 30 cm
- VPE 2 Länge：
- 40 cm
- VPE 2 Gewicht：
- 7,7 kg
- VPE 3 Art：
- P06
- VPE 3 Menge：
- 64
- VPE 3 Höhe：
- 75,0 cm
- VPE 3 Breite：
- 40,0 cm
- VPE 3 Länge：
- 80,0 cm
- VPE 3 Gewicht：
- 69,6 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 Monate
