TM241CEC24T
基本信息

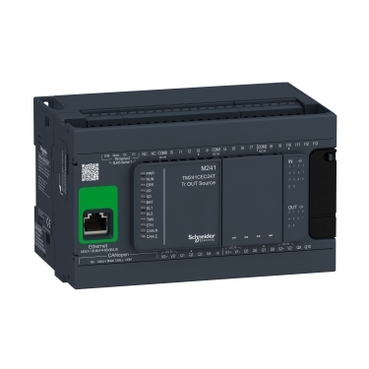

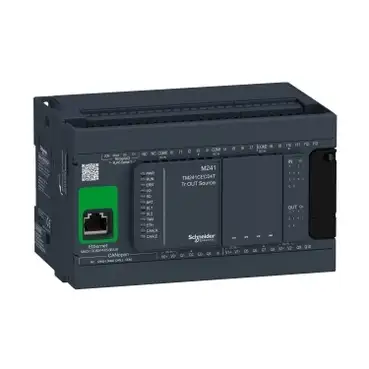

型号: TM241CEC24T
SPS-Steuerung, Modicon M241, 24 E/A, Ethernet, 2x Modbus, CANopen Master, 24 VDC, Source Transistor, Schraubklemmen
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Modicon M241
- Produkt- oder Komponententyp：
- Logik-Controller
- [UH,nom] Nennhilfsspannung：
- 24 V DC
- Diskrete Eingangsnummer：
- 14, einzelner Eingang 8 Schneller Eingang entspricht IEC 61131-2 Typ 1
- Diskreter Ausgangstyp：
- Transistor
- Diskrete Ausgangsnummer：
- 10 Transistor 4 Schneller Ausgang
- Diskrete Ausgangsspannung：
- 24 V DC für Transistorausgang
- Diskreter Ausgangsstrom：
- 0,5 A für Transistorausgang (Q0 - Q9)
- 0,1 A für schneller Ausgang (PTO-Modus) (Q0 - Q3)
Zusatzmerkmale
- Diskrete E/A-Nummer：
- 24
- Anzahl an E/A-Erweiterungsmodulen：
- 7 (lokal E/A-Architektur)
- 14 (Remote E/A-Architektur)
- Versorgungsspannungsgrenzen：
- 20,4…28,8 V
- Einschaltstrom：
- 50 A
- Leistungsaufnahme in W：
- 32,6…40,4 W (mit einer begrenzten Anzahl von E/A-Erweiterungsmodulen)
- digitaler Logikeingang：
- Sink oder Source
- Diskrete Eingangsspannung：
- 24 V
- Diskreter Eingangsspannungstyp：
- DC
- Spannungswert für garantierten Status 1：
- >= 15 V für Eingang
- Spannungswert für garantierten Status 0：
- <= 5 V für Eingang
- Diskreter Eingangsstrom：
- 5 mA für Eingang
- 10,7 mA für Schneller Eingang
- Eingangsimpedanz：
- 4,7 kOhm für Eingang
- 2,81 kOhm für Schneller Eingang
- [tA] Antwortzeit：
- 50 µs einschalten, I0 - I13 Klemme(n) für Eingang
- 50 µs ausschalten, I0 - I13 Klemme(n) für Eingang
- <= 2 µs einschalten, I0 - I7 Klemme(n) für Schneller Eingang
- <= 2 µs ausschalten, I0 - I7 Klemme(n) für Schneller Eingang
- <= 34 µs einschalten, Q0 - Q9 Klemme(n) für Ausgänge
- <= 250 µs ausschalten, Q0 - Q9 Klemme(n) für Ausgänge
- <= 2 µs einschalten, Q0 - Q3 Klemme(n) für Schneller Ausgang
- <= 2 µs ausschalten, Q0 - Q3 Klemme(n) für Schneller Ausgang
- konfigurierbare Filterzeit：
- 1 µs für Schneller Eingang
- 12 ms für Schneller Eingang
- 0 ms für Eingang
- 1 ms für Eingang
- 4 ms für Eingang
- 12 ms für Eingang
- Diskrete Ausgangslogik：
- Positive Logik (Source)
- Ausgangsspannungsgrenzen：
- 30 V DC
- Anschlüsse - Klemmen：
- 2 A mit Q0 - Q3 Klemme für Schneller Ausgang
- 2 A mit Q4 - Q7 Klemme für Ausgänge
- 1 A mit Q8 - Q9 Klemme für Ausgänge
- Max. Ausgangsfrequenz：
- 20 kHz für schneller Ausgang (PWM-Modus)
- 100 kHz für Schneller Ausgang (PLS-Modus)
- 1 kHz für Ausgänge
- Genauigkeit：
- +/- 0,1 % bei 0,02…0,1 kHz für Schneller Ausgang
- +/-1 % bei 0,1…1 kHz für Schneller Ausgang
- Max. Leckstrom：
- 5 µA für Ausgänge
- Max. Spannungsabfall：
- <1 V
- Max. Wolframlast：
- <2,4 W
- Schutzart：
- Kurzschlussschutz
- Schutz vor Kurzschluss und Überlastschutz mit automatischer Rückstellung
- Verpolungsschutz für Schneller Ausgang
- Rückstellzeit：
- 10 ms automatische Rückstellung Ausgänge
- 12 s automatische Rückstellung Schneller Ausgang
- Speicherkapazität：
- 64 MB für Systemspeicher RAM
- Daten gesichert：
- 128 MB built-in flash memory für Backup von Benutzerprogrammen
- Datenspeichergerät：
- <= 16 GB SD-Karte (Optional)
- Batterietyp：
- BR2032 Lithium, nicht wiederaufladbar, Lebensdauer der Batterie: 4 Jahr(e)
- Sicherungsdauer：
- 2 Jahre bei 25 °C
- Ausführungszeit für 1 K-Anweisung：
- 0,3 ms für Ereignis- und periodischer Task
- 0,7 ms für sonstige Anweisungen
- Anwendungsstruktur：
- 8 externe Ereignis-Tasks
- 4 zyklische Master-Tasks
- 3 zyklische Master-Tasks + 1 freilaufender Task
- 8 Ereignisaufgaben
- Echtzeituhr：
- Mit
- Taktabweichung：
- <= 60 s/Monat bei 25 °C
- Positionierungsfunktionen：
- PTO Funktion 4 Kanäle (Positionierungsfrequenz: 100 kHz)
- PTO Funktion 4 Kanäle für Transistorausgang (Positionierungsfrequenz: 1 kHz)
- Zähleingangsnummer：
- 4 Schneller Eingang (HSC-Modus) bei 200 kHz
- 14 Standardeingang bei 1 kHz
- Art des Steuersignals：
- A/B bei 100 kHz für Schneller Eingang (HSC-Modus)
- Puls/Richtung bei 200 kHz für Schneller Eingang (HSC-Modus)
- Einphasig bei 200 kHz für Schneller Eingang (HSC-Modus)
- Integrierte Verbindungsart：
- Nicht isolierte serielle Verbindung Seriell 1 mit RJ45 Anschluss und RS232/RS485 Schnittstelle
- Nicht isolierte serielle Verbindung Seriell 2 mit abnehmb Schraub-Klemmenleiste Anschluss und RS485 Schnittstelle
- USB-Anschluss mit mini B USB 2.0 Anschluss
- Ethernet mit RJ45 Anschluss
- CANopen J1939 mit Stecker SUB-D 9 Anschluss
- Versorgung：
- (Seriell 1)Versorgung serielle Schnittstelle: 5 V, <200 mA
- 变速箱速度：
- 1,2 - 115,2 kBit/s (115,2 kBit/s Standard) für eine Bus-Länge von 15 m für RS485
- 1,2 - 115,2 kBit/s (115,2 kBit/s Standard) für eine Bus-Länge von 3 m für RS232
- 480 Mbit/s für eine Bus-Länge von 3 m für USB
- 10/100 Mbit/s für Ethernet
- 1000 kbit/s für eine Bus-Länge von 20 m für CANopen
- 800 Kbit/s für eine Bus-Länge von 40 m für CANopen
- 500 Kbit/s für eine Bus-Länge von 100 m für CANopen
- 250 Kbit/s für eine Bus-Länge von 250 m für CANopen
- 125 Kbit/s für eine Bus-Länge von 500 m für CANopen
- 50 Kbit/s für eine Bus-Länge von 1000 m für CANopen
- 20 Kbit/s für eine Bus-Länge von 2500 m für CANopen
- Kommunikationsprotokoll：
- Nicht isolierte serielle Verbindung: Modbus Protokoll Master/Slave
- Ethernet-Anschluss：
- 10BASE-T/100BASE-TX - 1 Port(s) Kupferkabel
- Ethernet-Dienste：
- SNMP-Client/Server
- MODBUS TCP-Slave-Gerät
- Modbus TCP-Server
- Modbus TCP-Client
- IEC VAR ZUGRIFF
- FTP-Client/Server
- SQL client
- DHCP-Klient
- EtherNet/IP-Adapter
- E-Mails vom Controller in der TCP/UDP-Bibliothek senden und erhalten
- Webserver (WebVisu & XWeb-System)
- OPC UA Server
- DNS client
- Lokale Signalisierung：
- 1 LED (grün) für PWR
- 1 LED (grün) für BETRIEB
- 1 LED (rot) für Modulfehler (ERR)
- 1 LED (rot) für E/A-Fehler (E/A)
- 1 LED (grün) für SD-Kartenzugang (SD)
- 1 LED (rot) für BAT
- 1 LED (grün) für SL1
- 1 LED (grün) für SL2
- 1 LED (rot) für Busfehler an TM4 (TM4)
- 1 LED pro Kanal (grün) für E/A-Status
- 1 LED (grün) für Ethernet Port aktiv
- 1 LED (grün) für CANopen Betrieb
- 1 LED (grün) für CANopen Fehler
- elektrische Verbindung：
- abnehmbare Schraubklemmenleistefür Eingänge und Ausgänge (Rasterabstand 5,08 mm)
- abnehmbare Schraubklemmenleistefür den Anschluss der 24-V-DC-Stromversorgung (Rasterabstand 5,08 mm)
- Max. Kabelabstand zwischen den Geräten：
- Ungeschirmtes Kabel: <50 m für Eingang
- Abgeschirmtes Kabel: <10 m für Schneller Eingang
- Ungeschirmtes Kabel: <50 m für Ausgänge
- Abgeschirmtes Kabel: <3 m für Schneller Ausgang
- Isolation：
- Zwischen Versorgung und interner Logik bei 500 V AC
- Nicht isoliert zwischen Versorgung und Erde
- Zwischen Eingang und interner Logik bei 500 V AC
- Nicht isoliert zwischen Eingängen
- Zwischen schnellem Eingang und interner Logik bei 500 V AC
- Zwischen Ausgang und interner Logik bei 500 V AC
- Nicht isoliert zwischen Ausgängen
- Zwischen schnellem Ausgang und interner Logik bei 500 V AC
- Beschriftung：
- CE
- Stoßspannungsfestigkeit：
- 1 kV Stromversorgung (DC) Gleichtakt entspricht IEC 61000-4-5
- 1 kV abgeschirmtes Kabel Gleichtakt entspricht IEC 61000-4-5
- 0,5 kV Stromversorgung (DC) Differentialbetrieb entspricht IEC 61000-4-5
- 1 kV Relaisausgang Differentialbetrieb entspricht IEC 61000-4-5
- 1 kV Eingang Gleichtakt entspricht IEC 61000-4-5
- 1 kV Transistorausgang Gleichtakt entspricht IEC 61000-4-5
- Webdienste：
- Webserver
- Maximalzahl an Verbindungen：
- 16 Ethernet/IP-Gerät
- 8 Modbus-Server
- CANopen-Funktionsprofil：
- DS 301 V4.02
- DR 303-1
- Anzahl der Slaves：
- 63 CANopen:
- Montagehalterung：
- Zylinderkopf Typ TH35-15 Schiene entspricht IEC 60715
- Hutschiene TH35-7.5 Schiene entspricht IEC 60715
- Blech o Tafel m Befsatz
- Höhe：
- 90 mm
- Tiefe：
- 95 mm
- Breite：
- 150 mm
- Produktgewicht：
- 0,53 kg
Montage
- Normen：
- ANSI/ISA 12-12-01
- CSA C22.2 No 142
- CSA C22.2 Nr. 213
- IEC 61131-2:2007
- Marine-Spezifikation (LR, ABS, DNV, GL)
- UL 508
- Produktzertifizierungen：
- RCM
- cULus
- CE
- UKCA
- DNV-GL
- ABS
- LR
- Widerstandsfähigkeit gegen elektrostatische Entladung：
- 8 kV in der Luft entspricht IEC 61000-4-2
- 4 kV bei Kontakt entspricht IEC 61000-4-2
- Widerstandsfähigkeit gegen elektromagnetische Felder：
- 10 V/m 80 MHz - 1 GHz entspricht IEC 61000-4-3
- 3 V/m 1,4 - 2 GHz entspricht IEC 61000-4-3
- 1 V/m 2 GHz - 3 GHz entspricht IEC 61000-4-3
- Widerstandsfähigkeit gegen kurze Störsignale：
- 2 kV (Energieversorgungsleitungen) entspricht IEC 61000-4-4
- 1 kV (Ethernet-Leitung) entspricht IEC 61000-4-4
- 1 kV (serielle Verbindung) entspricht IEC 61000-4-4
- 1 kV (Eingang) entspricht IEC 61000-4-4
- 1 kV (Transistorausgang) entspricht IEC 61000-4-4
- Widerstandsfähigkeit gegen geleitete Störungen, bedingt durch Radiofrequenzen：
- 10 V 0,15 - 80 MHz entspricht IEC 61000-4-6
- 3 V 0,1 - 80 MHz entspricht Marine-Spezifikation (LR, ABS, DNV, GL)
- 10 V Festfrequenz (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) entspricht Marine-Spezifikation (LR, ABS, DNV, GL)
- elektromagnetische Emission：
- Leitungsgebundene Emissionen - Teststufe: 120 - 69 dBµV/m QP ( Energieversorgungsleitungen) bei 10…150 kHz entspricht IEC 55011
- Leitungsgebundene Emissionen - Teststufe: 63 dBμV/m QP ( Energieversorgungsleitungen) bei 1,5…30 MHz entspricht IEC 55011
- Ausgestrahlte Emissionen - Teststufe: 40 dBμV/m QP Klasse A bei 30…230 MHz entspricht IEC 55011
- Leitungsgebundene Emissionen - Teststufe: 79 - 63 dBμV/m QP ( Energieversorgungsleitungen) bei 150…1500 kHz entspricht IEC 55011
- Ausgestrahlte Emissionen - Teststufe: 47 dBμV/m QP Klasse A bei 230…1000 MHz entspricht IEC 55011
- Störfestigkeit gegen Unterbrechungen：
- 10 ms
- Umgebungstemperatur bei Betrieb：
- -10…50 °C (senkrechter Einbau)
- -10…55 °C (waagerechter Einbau)
- Umgebungstemperatur bei Lagerung：
- -25…70 °C
- Relative Luftfeuchtigkeit：
- 10…95 %, Betauung nicht zulässig (in operation)
- 10…95 %, Betauung nicht zulässig (bei Lagerung)
- Schutzart (IP)：
- IP20 mit montierter Abdeckung
- Verschmutzungsgrad：
- 2
- Betriebshöhe：
- 0 - 2.000 m
- Aufbewahrungshöhe：
- 0…3000 m
- Vibrationsfestigkeit：
- 3,5 mm bei 5…8,4 Hz auf symmetrische Schiene
- 3 gn bei 8,4…150 Hz auf symmetrische Schiene
- 3,5 mm bei 5…8,4 Hz auf Schalttafeleinbau
- 3 gn bei 8,4…150 Hz auf Schalttafeleinbau
- Stoßfestigkeit：
- 15 gn für 11 ms
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 11,3 cm
- VPE 1 Breite：
- 13,115 cm
- VPE 1 Länge：
- 18,729 cm
- VPE 1 Gewicht：
- 661,0 g
- VPE 2 Art：
- S03
- VPE 2 Menge：
- 8
- VPE 2 Höhe：
- 30 cm
- VPE 2 Breite：
- 30 cm
- VPE 2 Länge：
- 40 cm
- VPE 2 Gewicht：
- 6,16 kg
- VPE 3 Art：
- P06
- VPE 3 Menge：
- 64
- VPE 3 Höhe：
- 75,0 cm
- VPE 3 Breite：
- 40,0 cm
- VPE 3 Länge：
- 80,0 cm
- VPE 3 Gewicht：
- 59 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 Monate
