TM200CE40REasyModiconM200SPS-Steuerung24E/16A

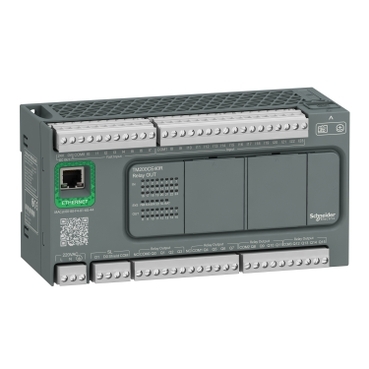

TM200CE40R
基本信息
型号: TM200CE40R
Easy Modicon M200, SPS-Steuerung, 24E/16A, Relais, Ethernet, 220V AC
- ·Konzipiert für einfache Maschinen
- ·Einfaches Testen und Debuggen dank Standard-USB-Anschlusses und abnehmbaren Klemmen
- ·Einfache Vervielfältigung ohne besondere Kenntnisse mit der Micro-SD-Speicherkarte
- ·Einfacher Zugriff auf Informationen durch Scannen des QR-Codes auf der Steuerung
- ·Überwachung für bis zu 196 E/A und 2-Achsen-Bewegungssteuerung
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Easy Modicon M200
- Produkt- oder Komponententyp：
- Logik-Controller
- [UH,nom] Bemessungsbetriebsspannung：
- 100-240 V AC
- Diskrete E/A-Nummer：
- 40
- Anzahl digitale Eingänge：
- I2 - I5: 4 Schneller Eingang
- I0, I1, I6, I7: 4 Sehr schneller Eingang
- I8...I23: 16 normaler Eingang
- Anzahl digitale Ausgänge：
- 16 Relais
- Diskrete Eingangsspannung：
- 24 V
- Diskreter Eingangsspannungstyp：
- DC
- Diskreter Eingangsstrom：
- 7 mA für Eingang
- digitaler Logikeingang：
- Senke oder Quelle (positiv/negativ) type 1 entspricht IEC 61131-2
- Diskrete Ausgangsspannung：
- 24 V DC
- 220 V AC
- Diskreter Ausgangsstrom：
- 2 A
- Diskreter Ausgangstyp：
- Relais Schließer
- Leistungsaufnahme in VA：
- 59…69 VA bei 100-240 V AC (with max I/O)
Zusatzmerkmale
- Max. Anzahl von E/A-Erweiterungsmodulen：
- 4 mit 128 diskrete(r) Ausgang(e) für Transistorausgang
- 4 mit 80 diskrete(r) Ausgang(e) für Relaisausgang
- Versorgungsspannungsgrenzen：
- 85…264 V
- Netzwerkfrequenz：
- 50/60 Hz
- Einschaltstrom：
- 50 A
- Spannungswert für garantierten Status 1：
- >= 15 V für Eingang
- Spannungswert für garantierten Status 0：
- <= 5 V für Eingang
- Eingangsimpedanz：
- 3.3 kOhm für diskreter Eingang
- [tA] Antwortzeit：
- 5 µs ausschalten, I0, I1, I6, I7 Klemme(n) für Sehr schneller Eingang
- 5 µs einschalten, I0, I1, I6, I7 Klemme(n) für Sehr schneller Eingang
- 100 µs ausschalten, I2 - I5 Klemme(n) für Schneller Eingang
- 35 µs einschalten, I2 - I5 Klemme(n) für Schneller Eingang
- 100 µs ausschalten, I8...I13 Klemme(n) für normaler Eingang
- 35 µs einschalten, I8...I13 Klemme(n) für normaler Eingang
- 10 ms ausschalten, Q0 - Q15 Klemme(n) für Relaisausgang
- 10 ms einschalten, Q0 - Q15 Klemme(n) für Relaisausgang
- 125 µs ausschalten, I14...I23 Klemme(n) für normaler Eingang
- 55 µs einschalten, I14...I23 Klemme(n) für normaler Eingang
- konfigurierbare Filterzeit：
- 0 ms für Eingang
- 3 ms für Eingang
- 12 ms für Eingang
- Ausgangsspannungsgrenzen：
- 30 V DC
- 250 V AC
- Max. Strom pro gemeinsamen Ausgang：
- 4 A
- Elektrische Lebensdauer：
- 100000 Zyklen AC-12, 240 V, 480 VA, ohmsch
- 100000 Zyklen DC-12, 24 V, 48 W, ohmsch
- Taktfrequenz：
- 0.1 Hz mit Höchstlast
- Mechanische Lebensdauer：
- 20000000 Zyklen für Relaisausgang
- Mindestlast：
- 10 mA bei 5 V DC für Relaisausgang
- Speicherkapazität：
- 512 byte intern Flash Speicher für Programmsicherung
- Datenspeichergerät：
- 32 GB micro SD card (Optional)
- Batterietyp：
- BR2032 Li-CFx (Lithium-Carbon Monofluoride), Lebensdauer der Batterie: 5 Jahr(e)
- Sicherungsdauer：
- 3 years bei 25 °C (durch Unterbrechung der Spannungsversorgung)
- Ausführungszeit für 1 K-Anweisung：
- 0,3 ms für Ereignis- und periodischer Task
- Ausführungszeit pro Anweisung：
- 0,2 µs boolesch
- Exakte Zeit für Ereignisaufgabe：
- 60 µs Antwortzeit
- Taktabweichung：
- <= 90 s/month bei 25 °C
- Regelkreis：
- Einstellbarer PID-Regler bis zu 14 simultane Schleifen
- Art des Steuersignals：
- Quadrature (x1, x2, x4) bei 100 kHz für Schneller Eingang (HSC-Modus)
- Puls/Richtung bei 100 kHz für Schneller Eingang (HSC-Modus)
- Einphasig bei 100 kHz für Schneller Eingang (HSC-Modus)
- CW/CCW bei 100 kHz für Schneller Eingang (HSC-Modus)
- Zähleingangsnummer：
- 4 Schneller Eingang (HSC-Modus) bei 100 kHz 32 Bits
- Integrierte Verbindungsart：
- USB-Anschluss mit mini B USB 2.0 Anschluss
- Nicht isolierte serielle Verbindung Seriell 1 mit Klemmenleiste Anschluss und RS485 Schnittstelle
- Nicht isolierte serielle Verbindung Seriell 2 mit Klemmenleiste Anschluss und RS232/RS485 Schnittstelle
- Ethernet Modbus TCP/IP Ethernet mit RJ45 Anschluss und 1 Ethernet-Anschluss 10/100 Base-T Schnittstelle
- Isolated serial link Seriell 2 mit Klemmenleiste Anschluss und RS485 Schnittstelle
- 变速箱速度：
- 1,2 - 115,2 kBit/s (115,2 kBit/s Standard) für eine Bus-Länge von 15 m für RS485
- 1,2 - 115,2 kBit/s (115,2 kBit/s Standard) für eine Bus-Länge von 3 m für RS232
- 12 Mbit/s für USB
- 10/100 Mbit/s für eine Bus-Länge von 100 m für Ethernet Modbus TCP/IP
- Kommunikationsprotokoll：
- USB-Anschluss: USB Protokoll - SoMachine-Netzwerk
- Nicht isolierte serielle Verbindung: Modbus Protokoll Master/Slave - RTU/ASCII oder SoMachine-Netzwerk
- Ethernet Modbus TCP/IP: Modbus TCP/IP Protokoll Client/Server
- Lokale Signalisierung：
- 1 LED (grün) für PWR
- 1 LED (grün) für BETRIEB
- 1 LED (rot) für Modulfehler (ERR)
- 1 LED (grün) für SD-Kartenzugang (SD)
- 1 LED (rot) für BAT
- 1 LED (grün) für SL1
- 1 LED pro Kanal (grün) für E/A-Status
- 2 LEDs (grün) für Kommunikation (LK/ACT 10/100)
- elektrische Verbindung：
- Mini B USB 2.0 Steckerfür ein Programmiergerät
- RJ45 Steckerzum Anschließen des Ethernet-Netzwerks
- abnehmbar Schraubklemmenleistefür Eingänge
- abnehmbar Schraubklemmenleistefür Ausgänge
- abnehmbar Schraubklemmenleiste, 4 Klemme(n) for connecting the serial link1
- abnehmbar Schraubklemmenleiste, 3 Klemme(n) zum Anschluss der 100-240 V AC Spannungsversorgung
- Max. Kabelabstand zwischen den Geräten：
- Ungeschirmtes Kabel: <50 m für Eingang
- Abgeschirmtes Kabel: <10 m für Schneller Eingang
- Abgeschirmtes Kabel: <10 m für Sehr schneller Eingang
- Ungeschirmtes Kabel: <150 m für Ausgänge
- Isolation：
- Nicht isoliert zwischen Eingängen
- Zwischen Ausgang und interner Logik bei 1780 V AC
- Zwischen Ausgangsgruppen bei 1780 V AC
- Zwischen Versorgung und interner Logik bei 1780 V AC
- Zwischen Eingang und interner Logik bei 500 V AC
- Zwischen schnellem Eingang und interner Logik bei 500 V AC
- Zwischen Eingangsgruppen bei 500 V AC
- Sensorstromversorgung：
- 24 V DC bei 300 mA vom Controller bereitgestellt
- Beschriftung：
- CE
- Montagehalterung：
- Zylinderkopf Typ TH35-15 Schiene entspricht IEC 60715
- Hutschiene TH35-7.5 Blech o Tafel m Befsatz entspricht IEC 60715
- Höhe：
- 90 mm
- Tiefe：
- 70 mm
- Breite：
- 175 mm
- Produktgewicht：
- 0,512 kg
Montage
- Schutzart (IP)：
- IP20 mit montierter Abdeckung
- Produktzertifizierungen：
- RCM
- IACS E10
- CSA
- cULus
- Normen：
- IEC 61010-2-201
- IEC 61131-2
- Elektromagnetische Verträglichkeit：
- Störfestigkeitsprüfung bei elektrostatischer Entladung - Teststufe: 8 kV (Luftaustritt) entspricht IEC 61000-4-2
- Störfestigkeitsprüfung bei elektrostatischer Entladung - Teststufe: 6 kV (Kontaktentladung) entspricht IEC 61000-4-2
- Suszeptibilität gegen elektromagnetische Felder - Teststufe: 10 V/m (80 MHz - 3 GHz) entspricht IEC 61000-4-3
- Magnetfeld bei Netzfrequenz - Teststufe: 30 A/m entspricht IEC 61000-4-8
- Elektrische Funkentstörfestigkeitsprüfung - Teststufe: 2 kV (Energieversorgungsleitungen) entspricht IEC 61000-4-4
- Elektrische Funkentstörfestigkeitsprüfung - Teststufe: 2 kV (Relaisausgang) entspricht IEC 61000-4-4
- Elektrische Funkentstörfestigkeitsprüfung - Teststufe: 1 kV (E/A) entspricht IEC 61000-4-4
- Elektrische Funkentstörfestigkeitsprüfung - Teststufe: 1 kV (serielle Verbindung) entspricht IEC 61000-4-4
- 1,2/50 µs Schockwellen-Störfestigkeitsprüfung - Teststufe: 1 kV (Stromversorgung (DC)) entspricht IEC 61000-4-5
- 1,2/50 µs Schockwellen-Störfestigkeitsprüfung - Teststufe: 2 kV (Stromversorgung (DC)) entspricht IEC 61000-4-5
- 1,2/50 µs Schockwellen-Störfestigkeitsprüfung - Teststufe: 2 kV (Relaisausgang) entspricht IEC 61000-4-5
- 1,2/50 µs Schockwellen-Störfestigkeitsprüfung - Teststufe: 1 kV (E/A) entspricht IEC 61000-4-5
- 1,2/50 µs Schockwellen-Störfestigkeitsprüfung - Teststufe: 1 kV (abgeschirmtes Kabel) entspricht IEC 61000-4-5
- 1,2/50 µs Schockwellen-Störfestigkeitsprüfung - Teststufe: 0,5 kV (Stromversorgung (DC)) entspricht IEC 61000-4-5
- 1,2/50 µs Schockwellen-Störfestigkeitsprüfung - Teststufe: 1 kV (Stromversorgung (DC)) entspricht IEC 61000-4-5
- Leitungsgebundene HF-Störungen - Teststufe: 10 V (0,15 - 80 MHz) entspricht IEC 61000-4-6
- Leitungsgebundene Emission - Teststufe: 79 dBμV/m QP/66 dBμV/m AV (Stromversorgung (DC)) entspricht IEC 55011
- Leitungsgebundene Emission - Teststufe: 73 dBμV/m QP/60 dBμV/m AV (Stromversorgung (DC)) entspricht IEC 55011
- Abgestrahlte Emission - Teststufe: 40 dBμV/m QP Klasse A (10 m) entspricht IEC 55011
- Abgestrahlte Emission - Teststufe: 47 dBμV/m QP Klasse A (10 m) entspricht IEC 55011
- Elektrische Funkentstörfestigkeitsprüfung - Teststufe: 1 kV (Ethernet-Leitung) entspricht IEC 61000-4-4
- Stoßfestigkeit：
- 15 gn für 11 ms
- 30 gn für 6 ms
- Störfestigkeit gegen Unterbrechungen：
- 10 ms
- Vibrationsfestigkeit：
- 3,5 mm bei 5…8,4 Hz auf symmetrische Schiene
- 1 gn bei 8,4…150 Hz auf symmetrische Schiene
- 3,5 mm bei 5…8,7 Hz auf Schalttafeleinbau
- 2 Gn bei 8,7…150 Hz auf Schalttafeleinbau
- Relative Luftfeuchtigkeit：
- 10…95 %, Betauung nicht zulässig (in operation)
- 10…95 %, Betauung nicht zulässig (bei Lagerung)
- Umgebungstemperatur bei Betrieb：
- 0…55 °C (waagerechter Einbau)
- Umgebungstemperatur bei Lagerung：
- -25…70 °C
- Verschmutzungsgrad：
- <= 2
- Betriebshöhe：
- 0 - 2.000 m
- Aufbewahrungshöhe：
- 0…3000 m
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 9,498 cm
- VPE 1 Breite：
- 13,66 cm
- VPE 1 Länge：
- 18,72 cm
- VPE 1 Gewicht：
- 771 g
- VPE 2 Art：
- S03
- VPE 2 Menge：
- 12
- VPE 2 Höhe：
- 30 cm
- VPE 2 Breite：
- 30 cm
- VPE 2 Länge：
- 40 cm
- VPE 2 Gewicht：
- 9773 g
- VPE 3 Art：
- P12
- VPE 3 Menge：
- 288
- VPE 3 Höhe：
- 95 cm
- VPE 3 Breite：
- 80 cm
- VPE 3 Länge：
- 120 cm
- VPE 3 Gewicht：
- 243552 g
Vertragliche Gewährleistung
- Gewährleistung：
- 18 Monate
