SSP3A250BDT
基本信息
型号: SSP3A250BDT
Halbleiterrelais, Harmony SSP3, 42-660V AC, 3x 50 A, nullspannungsschaltend, E: 4-32V DC, Wärmefolie
- ·Innovative und kompakte Lösung für industrielle Anwendungen
- ·Schnelle und präzise Steuerung, hohe Schaltfrequenz
- ·Zuverlässiges und geräuschloses Schalten
- ·Robust auch in rauen Umgebungen mit hoher Schock- und Vibrationsbeständigkeit
Hauptmerkmale
- Baureihe：
- Harmony Halbleiterrelais
- Beiliegendes Zubehör：

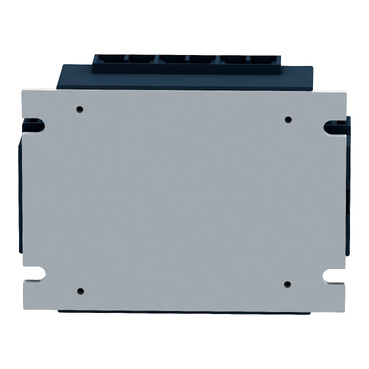

- Wärmeableitplatte
- Produkt- oder Komponententyp：
- Panel mount relay
- Kurzbezeichnung des Geräts：
- SSP
- Montagehalterung：
- Schalttafel
- Anzahl der Phasen：
- 3 Phasen
- [In] Bemessungsstrom：
- 50 A
- Vollwellen-Ausgangstyp：
- Nullspannungsschaltend
- 输出切换模式：
- Nullspannungsschaltend
Zusatzmerkmale
- 测试按钮：
- Ohne Prüftaster
- [Uc] Steuerkreisspannung：
- 4 - 32 V DC
- minimale Schaltspannung：
- 4 V DC einschalten
- maximale Schaltspannung：
- 1 V DC ausschalten
- Reaktionszeit：
- 8,33 ms (einschalten)
- 8,33 ms (ausschalten)
- Eingangsstrom：
- 15…35 mA
- Ausgangsspannung：
- 42...660 V AC
- Laststrom：
- 0,4…50 A
- Transiente Überspannung：
- 1200 V
- Stoßstrom：
- 715 A für 20 ms
- 750 A für 16,6 ms
- max. I²t für Schmelzen：
- 2520 A².s für 10 ms bei 50 Hz Halbzyklus
- 2320 A².s für 8,3 ms bei 60 Hz Halbzyklus
- Koordinationstyp：
- TVS
- Kriechstrom：
- 3 mA ausgeschaltet
- max. Spannungsabfall：
- <1,6 V eingeschaltet
- dv/dt：
- 500 V/µs ausgeschaltet bei maximaler Spannung
- Leistungsfaktor：
- 0,5 (mit Höchstlast)
- Motorsteuerungsdaten：
- 1,5 hp bei <40 °C 120 V AC
- 3 hp bei <40 °C 240 V AC
- 7,5 hp bei <40 °C 480 V AC
- 10 hp bei <40 °C 600 V AC
- Motorleistung (kW)：
- 1,1 kW bei 40 °C 120 V AC
- 2,2 kW bei 40 °C 240 V AC
- 5,5 kW bei 40 °C 480 V AC
- 7,5 kW bei 40 °C 600 V AC
- Isolationswiderstand：
- >= 1000 MOhm bei 500 V DC
- Maximalkapazität：
- 8 pF für Ein-/Ausgang
- Spannungsfestigkeit：
- 4 kV AC für Ein-/Ausgang
- 4 kV AC für Eingang oder Ausgang gegen Gehäuse
- [Uimp] Bemessungs-Stoßspannungsfestigkeit：
- 0,8 kV for input to case
- 6 kV for input/output circuit
- 6 kV for input/output to case
- Anzugsmoment：
- 1,2 Nm für Eingang
- 2.5 N.m für Ausgänge
- Anschlüsse - Klemmen：
- Schraubklemmen: 1 x 0,2 - 2,5 mm², (AWG 24 - AWG 14) für Eingang
- Schraubklemmen: 1 x 1,5-1 x 10 mm², (AWG 16 - AWG 8) für Ausgänge
- Wärmewiderstand：
- 0.15 °C/W
- LED-Anzeige：
- LED, grün für Eingang
- Schutzart (IP)：
- IP20
- elektromagnetische Verträglichkeit：
- Elektrostatische Entladung 4 kV Kriterien B Kontaktentladung entspricht IEC 61000-4-2
- Elektrostatische Entladung 8 kV Kriterien B Luftaustritt entspricht IEC 61000-4-2
- Leitungsgebundene HF-Störungen 10 V, 0,15 - 80 MHz Kriterien A entspricht IEC 61000-4-6
- Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder 10 V/m, 80 MHz - 1 GHz Kriterien A entspricht IEC 61000-4-3
- Prüfung der Störfestigkeit gegen Überspannungen 1 kV Kriterien B Ausgangs-Ports Zeile zu Zeile entspricht IEC 61000-4-5
- Prüfung der Störfestigkeit gegen Überspannungen 2 kV Kriterien B Ausgangs-Ports Leitung an Erde entspricht IEC 61000-4-5
- Prüfung der Störfestigkeit gegen Überspannungen 1 kV Kriterien B Eingänge Leitung an Erde entspricht IEC 61000-4-5
- Elektrische Funkentstörfestigkeitsprüfung 2 kV, 5kHz Kriterien B Ausgangs-Ports entspricht IEC 61000-4-4
- Störfestigkeit gegen Spannungseinbrüche 0 %/20 ms Kriterien B entspricht IEC 61000-4-11
- Störfestigkeit gegen Spannungseinbrüche 40 %/200 ms Kriterien C entspricht IEC 61000-4-11
- Störfestigkeit gegen Spannungseinbrüche 70 %/500 ms Kriterien C entspricht IEC 61000-4-11
- Immunity to short interruption 0 %/5 s Kriterien C entspricht IEC 61000-4-11
- Elektrische Funkentstörfestigkeitsprüfung 1 kV, 5kHz Kriterien B Eingänge entspricht IEC 61000-4-4
- Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder 3 V/m, 1.4...6 GHz Kriterien A entspricht IEC 61000-4-3
- Abgestrahlte Emission 30...1000 Mhz environment A entspricht IEC 60947-1
- Leitungsgebundene Emission 0.15...30 Mhz environment A entspricht IEC 60947-1
- Produktgewicht：
- 0,37 kg
- Breite：
- 104 mm
- Höhe：
- 74,6 mm
- Tiefe：
- 41 mm
- Gerätedarstellung：
- Vollständiges Produkt
Montage
- Flammenfestigkeit：
- V0 entspricht UL 94
- Umgebungstemperatur bei Betrieb：
- -40…80 °C
- Umgebungstemperatur bei Lagerung：
- -40…125 °C
- Verschmutzungsgrad：
- 2
- 浪涌类别：
- III
- Produktzertifizierungen：
- CE
- CSA
- EAC
- UL
- UKCA
- Beschriftung：
- CE
- Normen：
- IEC/EN 62314
- IEC/EN 60947-4-2
- IEC/EN 60947-4-3
- UL 60947-4-2
- C22.2 No. 14
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 4,000 cm
- VPE 1 Breite：
- 8,500 cm
- VPE 1 Länge：
- 12,000 cm
- VPE 1 Gewicht：
- 277,000 g
- VPE 2 Art：
- S02
- VPE 2 Menge：
- 27
- VPE 2 Höhe：
- 15,000 cm
- VPE 2 Breite：
- 30,000 cm
- VPE 2 Länge：
- 40,000 cm
- VPE 2 Gewicht：
- 7,880 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 Monate
