SSP1A490BDTHalbleiterrelaisMontageplatteE:4-32VDC
SSP1A490BDT
基本信息
型号: SSP1A490BDT
参考面价： 102.50 EUR

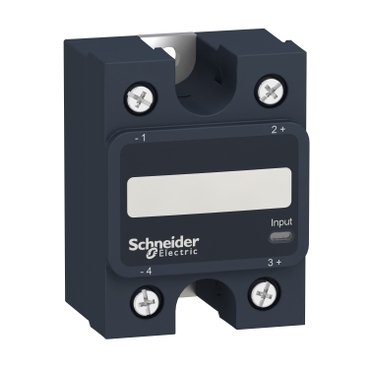

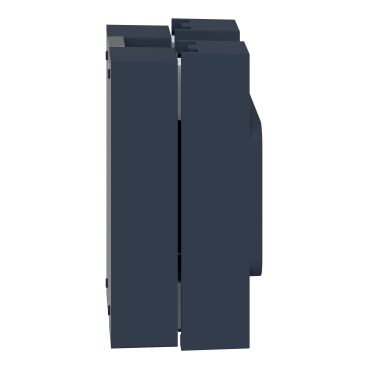

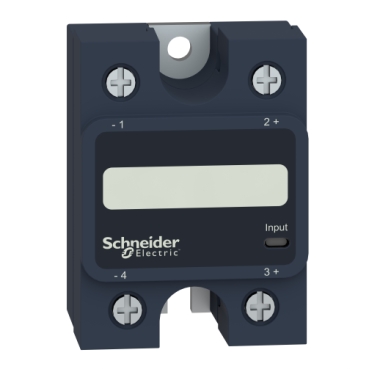

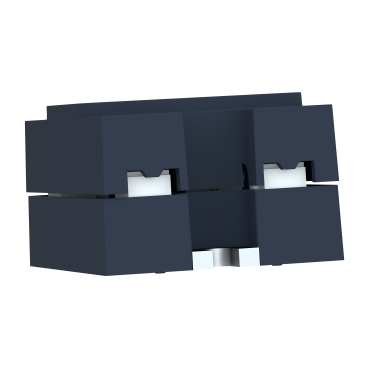

Halbleiterrelais, Montageplatte, E: 4-32 VDC, A: 48-660 VAC, 90 A, Wärmefolie
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Harmony Halbleiterrelais
- Beiliegendes Zubehör：
- Wärmeableitplatte
- Produkt- oder Komponententyp：
- Panel mount relay
- Kurzbezeichnung des Geräts：
- SSP1
- Montagehalterung：
- Schalttafel
- Anzahl der Phasen：
- 1 Phase
- [In] Bemessungsstrom：
- 90 A
- Vollwellen-Ausgangstyp：
- Nullspannungsschaltend
- Thyristorausgang
- 输出切换模式：
- Nullspannungsschaltend
Zusatzmerkmale
- 测试按钮：
- Ohne Prüftaster
- [Uc] Steuerkreisspannung：
- 4 - 32 V DC
- minimale Schaltspannung：
- 4 V DC einschalten
- maximale Schaltspannung：
- 1 V DC ausschalten
- Reaktionszeit：
- 0,5 Zyklen (einschalten)
- 0,5 Zyklen (ausschalten)
- Eingangsstrom：
- 7…12 mA
- Ausgangsspannung：
- 48 - 660 V AC
- Laststrom：
- 0,15…90 A
- Transiente Überspannung：
- 1200 V
- Stoßstrom：
- 1200 A für 16,6 ms
- max. I²t für Schmelzen：
- 5976 A².s für 8,33 ms bei 60 Hz Halbzyklus
- 6560 A².s für 10 ms bei 50 Hz Halbzyklus
- Koordinationstyp：
- Typ 1 - 63 A Miniatur-Leitungsschutzschalter (MCB) - Kurve B
- Typ 2 - 50 A Miniatur-Leitungsschutzschalter (MCB) - Kurve B
- Kriechstrom：
- 1 mA ausgeschaltet
- max. Spannungsabfall：
- <1,15 V eingeschaltet
- dv/dt：
- 500 V/µs ausgeschaltet bei maximaler Spannung
- Leistungsfaktor：
- 0,5 (mit Höchstlast)
- Motorsteuerungsdaten：
- 1,5 hp 120 V AC
- 3 hp 240 V AC
- 7,5 hp 480 V AC
- Isolationswiderstand：
- 1000 MOhm bei 500 V DC
- Maximalkapazität：
- 8 pF für Ein-/Ausgang
- Spannungsfestigkeit：
- 4 kV AC für Ein-/Ausgang
- 4 kV AC für Eingang oder Ausgang gegen Gehäuse
- [Uimp] Bemessungs-Stoßspannungsfestigkeit：
- 6 kV Ausgang zum Gehäuse
- 6 kV Eingang zu Ausgang
- Anzugsmoment：
- 1,5 - 1,7 Nm für Eingang
- 2 - 2,2 Nm für Ausgänge
- Anschlüsse - Klemmen：
- Schraubklemmen: 0,2-3,3 mm², (AWG 24 - AWG 12) mit Kabelende für Eingang
- Schraubklemmen: 0,5-5,26 mm², (AWG 20 - AWG 10) mit Kabelende für Ausgänge
- Schraubklemmen: 0,2-3,3 mm², (AWG 24 - AWG 12) ohne Kabelende für Eingang
- Schraubklemmen: 0,5-8,26 mm², (AWG 20 - AWG 8) ohne Kabelende für Ausgänge
- Gabelsteckverbinder: 9,2 x 4 mm für Eingang
- Ringkabelschuhe: 9,2 x 4 mm für Eingang
- Gabelsteckverbinder: 11,7 x 4,5 mm für Ausgänge
- Ringkabelschuhe: 11,7 x 4,5 mm für Ausgänge
- Wärmewiderstand：
- 0,27 K/W Anschluss zu Gehäuse
- Impedanz der Wärmeableitplatte：
- 0,48 °C-in²/W bei 25 psi
- LED-Anzeige：
- LED, grün für Eingang
- Schutzart (IP)：
- IP20
- Daten bezüglich Sicherheit und Zuverlässigkeit：
- MTTFd = 1875,9 Jahre
- B10d = 1731395
- Produktgewicht：
- 89,2 g
- Gerätedarstellung：
- Vollständiges Produkt
Montage
- Umgebungstemperatur bei Betrieb：
- -40…80 °C
- Umgebungstemperatur bei Lagerung：
- -40…125 °C
- Verschmutzungsgrad：
- 2
- 浪涌类别：
- III
- Produktzertifizierungen：
- UL
- CSA
- CE
- EAC
- Beschriftung：
- EAC
- UL
- CE
- CSA
- Normen：
- CSA C22.2 No 14-13
- IEC 60950-1
- UL 508
- IEC 62314
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 3,800 cm
- VPE 1 Breite：
- 4,800 cm
- VPE 1 Länge：
- 6,500 cm
- VPE 1 Gewicht：
- 100,000 g
- VPE 2 Art：
- S01
- VPE 2 Menge：
- 30
- VPE 2 Höhe：
- 15,000 cm
- VPE 2 Breite：
- 15,000 cm
- VPE 2 Länge：
- 40,000 cm
- VPE 2 Gewicht：
- 3,400 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 Monate
