SSD1D530BDC1

SSD1D530BDC1

SSD1D530BDC1 Schneider 原厂跨境代采
SSD1D530BDC1基本信息

型号: SSD1D530BDC1

半导体继电器Hutsch，E： 4-32VDC，A:1-150VDC，30A，1ph，类似
SSD1D530BDC1基本属性
净重：0.298 KG
长度：117 mm
宽度：23 mm
高度：93 mm
SSD1D530BDC1主要特点
系列：
Harmony Halbleiterrelais
产品或组件类型：
Modular DIN rail relay
设备的简短描述：
SSD1
通道数量：
1
相数：
1 Phase
附加功能：
Relais Konfiguration
安装支架：
35 mm symmetrische DIN-Schiene entspricht IEC 60715
设计电流：
30 A
输出切换模式：
Gleichspannungsschaltend
SSD1D530BDC1主要特点
系列：
Harmony Halbleiterrelais
产品或组件类型：
Modular DIN rail relay
设备的简短描述：
SSD1
通道数量：
1
相数：
1 Phase
附加功能：
Relais Konfiguration
安装支架：
35 mm symmetrische DIN-Schiene entspricht IEC 60715
设计电流：
30 A
输出切换模式：
Gleichspannungsschaltend
SSD1D530BDC1其他功能
额定功率：
Unterbrechungsfrei
输出电压：
1 - 150 V DC
控制电路电压：
4 - 32 V DC
拧紧力矩：
  • 1,5 - 1,7 Nm für Steuereingang
  • 13...15 lb.in für Steuereingang
  • 1,5 - 1,7 Nm für Lastausgang
  • 13...15 lb.in für Lastausgang
终端：
  • Schraubklemmen, Kapazität der Klemmverbindung:1 - 4 mm², AWG 18 - AWG 12 für Eingang
  • Schraubklemmen, Kapazität der Klemmverbindung:1 - 6 mm², AWG 18 - AWG 10 für Ausgänge
耐张性：
  • 3,75 kV AC für Eingangs-/Ausgangskreis
  • 3,75 kV AC für Eingang oder Ausgang gegen Gehäuse
设计抗震性：
  • 6 kV für Eingangs-/Ausgangskreis
  • 6 kV für Eingang oder Ausgang gegen Gehäuse
绝缘电阻：
1000 MOhm bei 500 V DC
本地信号：
LED (grün) für Steuerspannung
拧紧电压：
4 V DC einschalten
浪费电压：
1 V DC ausschalten
输入电流范围：
11…15 mA
半导体电路类型：
Gleichspannungsschaltend
负载电流：
0,005…30 A
涌流：
86 A for 10 ms
最大电压降：
<0,535 V eingeschaltet
发动机控制数据：
0,37 kW/0,5 hp bei 120 V DC
电磁兼容性：
  • Elektrostatische Entladung 4 kV Kriterien A Kontaktentladung entspricht IEC 61000-4-2
  • Elektrostatische Entladung 4 kV Kriterien A Luftaustritt entspricht IEC 61000-4-2
  • Leitungsgebundene HF-Störungen 10 V, 0,15 - 80 MHz Kriterien A Level 3 entspricht IEC 61000-4-6
  • Elektrische Funkentstörfestigkeitsprüfung 2 kV, 5/100 kHz Kriterien A Ausgangs-Ports entspricht IEC 61000-4-4
  • Elektrische Funkentstörfestigkeitsprüfung 1 kV, 5/100 kHz Kriterien A Eingänge entspricht IEC 61000-4-4
  • Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder 10 V/m, 80 MHz - 1 GHz Kriterien A entspricht IEC 61000-4-3
  • Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder 3 V/m, 1,4 - 2 GHz Kriterien A entspricht IEC 61000-4-3
  • Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder 1 V/m, 2 - 2,7 GHz Kriterien A entspricht IEC 61000-4-3
  • Prüfung der Störfestigkeit gegen Überspannungen 1 kV Kriterien B Ausgangs-Ports Zeile zu Zeile entspricht IEC 61000-4-5
  • Prüfung der Störfestigkeit gegen Überspannungen 2 kV Kriterien B Ausgangs-Ports Leitung an Erde entspricht IEC 61000-4-5
  • Abgestrahlte Emission Umgebung B für DC-Eingangsversorgung entspricht IEC 60947-4-3
  • Leitungsgebundene Emission Umgebung B für DC-Eingangsversorgung entspricht IEC 60947-4-3
设备类型：
Form 5 Halbleiterausgang DOL contactor
反对：
0,016 Ohm eingeschaltet
蠕变电流：
0,2 mA ausgeschaltet
响应时间：
  • 75 µs (einschalten)
  • 100 µs (ausschalten)
短路保护的协调：
  • Typ 1
  • Typ 2
浪涌类别：
III
宽度：
22,5 mm
身高：
93,2 mm
深度：
116,5 mm
测试按钮：
Ohne Prüftaster
产品重量：
0,298 kg
设备显示：
Vollständiges Produkt
SSD1D530BDC1其他功能
额定功率：
Unterbrechungsfrei
输出电压：
1 - 150 V DC
控制电路电压：
4 - 32 V DC
拧紧力矩：
  • 1,5 - 1,7 Nm für Steuereingang
  • 13...15 lb.in für Steuereingang
  • 1,5 - 1,7 Nm für Lastausgang
  • 13...15 lb.in für Lastausgang
终端：
  • Schraubklemmen, Kapazität der Klemmverbindung:1 - 4 mm², AWG 18 - AWG 12 für Eingang
  • Schraubklemmen, Kapazität der Klemmverbindung:1 - 6 mm², AWG 18 - AWG 10 für Ausgänge
耐张性：
  • 3,75 kV AC für Eingangs-/Ausgangskreis
  • 3,75 kV AC für Eingang oder Ausgang gegen Gehäuse
设计抗震性：
  • 6 kV für Eingangs-/Ausgangskreis
  • 6 kV für Eingang oder Ausgang gegen Gehäuse
绝缘电阻：
1000 MOhm bei 500 V DC
本地信号：
LED (grün) für Steuerspannung
拧紧电压：
4 V DC einschalten
浪费电压：
1 V DC ausschalten
输入电流范围：
11…15 mA
半导体电路类型：
Gleichspannungsschaltend
负载电流：
0,005…30 A
涌流：
86 A for 10 ms
最大电压降：
<0,535 V eingeschaltet
发动机控制数据：
0,37 kW/0,5 hp bei 120 V DC
电磁兼容性：
  • Elektrostatische Entladung 4 kV Kriterien A Kontaktentladung entspricht IEC 61000-4-2
  • Elektrostatische Entladung 4 kV Kriterien A Luftaustritt entspricht IEC 61000-4-2
  • Leitungsgebundene HF-Störungen 10 V, 0,15 - 80 MHz Kriterien A Level 3 entspricht IEC 61000-4-6
  • Elektrische Funkentstörfestigkeitsprüfung 2 kV, 5/100 kHz Kriterien A Ausgangs-Ports entspricht IEC 61000-4-4
  • Elektrische Funkentstörfestigkeitsprüfung 1 kV, 5/100 kHz Kriterien A Eingänge entspricht IEC 61000-4-4
  • Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder 10 V/m, 80 MHz - 1 GHz Kriterien A entspricht IEC 61000-4-3
  • Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder 3 V/m, 1,4 - 2 GHz Kriterien A entspricht IEC 61000-4-3
  • Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder 1 V/m, 2 - 2,7 GHz Kriterien A entspricht IEC 61000-4-3
  • Prüfung der Störfestigkeit gegen Überspannungen 1 kV Kriterien B Ausgangs-Ports Zeile zu Zeile entspricht IEC 61000-4-5
  • Prüfung der Störfestigkeit gegen Überspannungen 2 kV Kriterien B Ausgangs-Ports Leitung an Erde entspricht IEC 61000-4-5
  • Abgestrahlte Emission Umgebung B für DC-Eingangsversorgung entspricht IEC 60947-4-3
  • Leitungsgebundene Emission Umgebung B für DC-Eingangsversorgung entspricht IEC 60947-4-3
设备类型：
Form 5 Halbleiterausgang DOL contactor
反对：
0,016 Ohm eingeschaltet
蠕变电流：
0,2 mA ausgeschaltet
响应时间：
  • 75 µs (einschalten)
  • 100 µs (ausschalten)
短路保护的协调：
  • Typ 1
  • Typ 2
浪涌类别：
III
宽度：
22,5 mm
身高：
93,2 mm
深度：
116,5 mm
测试按钮：
Ohne Prüftaster
产品重量：
0,298 kg
设备显示：
Vollständiges Produkt
SSD1D530BDC1装配
SSD1D530BDC1装配
SSD1D530BDC1包装单位
SSD1D530BDC1包装单位
SSD1D530BDC1合同担保
SSD1D530BDC1合同担保
SSD1D530BDC1
业务合作

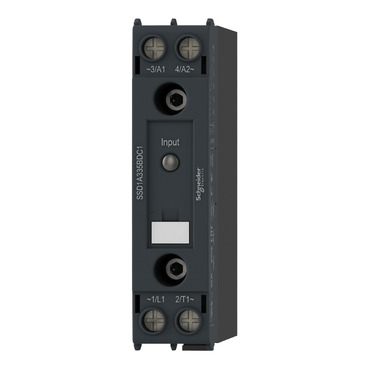

SSD1D530BDC1 - Schneider产品主图
