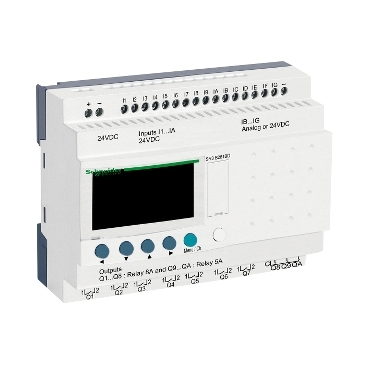

Schneider SR3B261BD 原厂跨境采购_零搜
SR3B261BDSPS-SteuerrelaisZelioLogicmodulare
SR3B261BD
基本信息
型号: SR3B261BD
SPS-Steuerrelais, Zelio Logic, modulare Ausführung, 26 E/A, 24 VDC, Display, Uhr, Relaisausgänge
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Zelio Logic
- Produkt- oder Komponententyp：
- Modulares Smart-Relais
Zusatzmerkmale
- Lokale Anzeige：
- Mit
- Anzahl der Leitungen im Steuerschema：
- 0…500 mit FBD Programmierung
- 0…240 mit Ladder Programmierung
- Taktzeit：
- 6…90 ms
- Sicherungsdauer：
- 10 Jahre bei 25 °C
- Taktabweichung：
- 12 Min./Jahr bei 0…55 °C
- 6 s/Monat bei 25 °C
- Prüfungen：
- Programmspeicher bei jedem Hochfahren
- [UH,nom] Bemessungsbetriebsspannung：
- 24 V
- Versorgungsspannungsgrenzen：
- 19,2…30 V
- max. Versorgungsstrom：
- 190 mA (ohne Erweiterung)
- 300 mA (mit Erweiterungen)
- Verlustleistung in W：
- 10 W mit Erweiterungen
- 6 W ohne Erweiterung
- Verpolungsschutz：
- Mit
- Anzahl digitale Eingänge：
- 16 entspricht IEC 61131-2 Typ 1
- Diskreter Eingangstyp：
- Ohmsch
- Diskrete Eingangsspannung：
- 24 V DC
- Diskreter Eingangsstrom：
- 4 mA
- Zählfrequenz：
- 1 kHz für diskreter Eingang
- Spannungswert für garantierten Status 1：
- >= 15 V für Diskrete Eingangsschaltung I1-IA und IH-IR
- >= 15 V für IB-IG als diskrete Eingangsschaltung verwendet
- Spannungswert für garantierten Status 0：
- <= 5 V für Diskrete Eingangsschaltung I1-IA und IH-IR
- <= 5 V für IB-IG als diskrete Eingangsschaltung verwendet
- Aktueller Zustand 1 garantiert：
- >= 1,2 mA (IB-IG als diskrete Eingangsschaltung verwendet)
- >= 2,2 mA (Diskrete Eingangsschaltung I1-IA und IH-IR)
- Stromstatus 0 gewährleistet：
- <= 0,5 mA (IB-IG als diskrete Eingangsschaltung verwendet)
- <= 0,75 mA (Diskrete Eingangsschaltung I1-IA und IH-IR)
- Eingangs-Kompatibilität：
- 3-polige PNP-Näherungsschalter für diskreter Eingang
- Anzahl der Analogeingänge：
- 6
- Analoger Eingangstyp：
- Gleichtakt
- Analoger Eingangsbereich：
- 0 - 10 V
- 0 - 24 V
- Temperaturfühler-Typ：
- NTC 10k bei 25 °C
- NTC 1000k bei 25 °C
- KTY81 210/220/221/222/250
- Pt 500
- max. zulässige Spannung：
- 30 V für Analogeingangsschaltung
- Auflösung des Analogeingangs：
- 8 bits
- LSB-Wert：
- 39 mV für Analogeingangsschaltung
- Umwandlungszeit：
- Schaltzeit des Smart-Relais für Analogeingangsschaltung
- Konvertierungsfehler：
- +/- 5 % bei 25 °C für Analogeingangsschaltung
- +/- 6,2 % bei 55 °C für Analogeingangsschaltung
- Wiederholgenauigkeit：
- +/- 2 % bei 55 °C für Analogeingangsschaltung
- Reichweite：
- 10 m zwischen Stationen, mit abgeschirmtem Kabel (Sensor nicht isoliert) für Analogeingangsschaltung
- Eingangsimpedanz：
- 12 kOhm für IB-IG als analoge Eingangsschaltung verwendet
- 12 kOhm für IB-IG als diskrete Eingangsschaltung verwendet
- 7,4 kOhm für Diskrete Eingangsschaltung I1-IA und IH-IR
- Anzahl der Ausgänge：
- 10 Relais
- Ausgangsspannungsgrenzen：
- 24 - 250 V AC (Relaisausgang)
- 5 - 30 V DC (Relaisausgang)
- Typ und Zusammenstellung der Kontakte：
- Schließer (S) für Relaisausgang
- Thermischer Ausgangsstrom：
- 5 A für 2 Ausgänge für Relaisausgang
- 8 A für 8 Ausgänge für Relaisausgang
- elektrische Lebensdauer：
- AC-12: 500000 Zyklen bei 230 V, 1,5 A für Relaisausgang entspricht IEC 60947-5-1
- AC-15: 500000 Zyklen bei 230 V, 0,9 A für Relaisausgang entspricht IEC 60947-5-1
- DC-12: 500000 Zyklen bei 24 V, 1,5 A für Relaisausgang entspricht IEC 60947-5-1
- DC-13: 500000 Zyklen bei 24 V, 0,6 A für Relaisausgang entspricht IEC 60947-5-1
- Schaltleistung in mA：
- >= 10 mA bei 12 V (Relaisausgang)
- Betriebsrate in Hz：
- 0,1 Hz (bei Ie) für Relaisausgang
- 10 Hz (keine Last) für Relaisausgang
- Mechanische Lebensdauer：
- 10000000 Zyklen für Relaisausgang
- [Uimp] Bemessungs-Stoßspannungsfestigkeit：
- 4 kV entspricht EN/IEC 60947-1 und EN/IEC 60664-1
- Takt：
- Mit
- Reaktionszeit：
- 10 ms (von Zustand 0 bis Zustand 1) für Relaisausgang
- 5 ms (von Zustand 1 bis Zustand 0) für Relaisausgang
- Anschlüsse - Klemmen：
- Schraubklemmen, 1 x 0,2 - 2,5 mm² (AWG 25 - AWG 14) halbfest
- Schraubklemmen, 1 x 0,2 - 2,5 mm² (AWG 25 - AWG 14) starr
- Schraubklemmen, 1 x 0,25 - 2,5 mm² (AWG 24 - AWG 14) flexibel mit Kabelende
- Schraubklemmen, 2 x 0,2 - 1,5 mm² (AWG 24 - AWG 16) starr
- Schraubklemmen, 2 x 0,25-2 x 0,75 mm² (AWG 24 - AWG 18) flexibel mit Kabelende
- [M] Anzugsdrehmoment：
- 0,5 Nm
- 浪涌类别：
- III entspricht IEC 60664-1
- Produktgewicht：
- 0,4 kg
Montage
- Störfest. gg. Kurzzeiteinbr.：
- 1 ms
- Produktzertifizierungen：
- GL
- C-Tick
- CSA
- UL
- GOST
- Normen：
- IEC 61000-4-2 Level 3
- IEC 61000-4-5
- IEC 61000-4-6 Level 3
- IEC 61000-4-11
- IEC 61000-4-3
- IEC 60068-2-27 Ea
- IEC 61000-4-12
- IEC 60068-2-6 Fc
- IEC 61000-4-4 Level 3
- Schutzart (IP)：
- IP20 (Klemmenleiste) entspricht IEC 60529
- IP40 (Frontplatte) entspricht IEC 60529
- Umgebungseigenschaften：
- EMV Direktive entspricht IEC 61000-6-2
- EMV Direktive entspricht IEC 61000-6-3
- EMV Direktive entspricht IEC 61000-6-4
- EMV Direktive entspricht IEC 61131-2 zone B
- Niederspannungsrichtlinie entspricht IEC 61131-2
- Strahl-/leitungsgeb. Störung：
- Klasse B entspricht EN 55022-11 Gruppe 1
- Verschmutzungsgrad：
- 2 entspricht IEC 61131-2
- Umgebungstemperatur bei Betrieb：
- -20…40 °C in nicht belüftetem Gehäuse entspricht IEC 60068-2-1 und IEC 60068-2-2
- -20…55 °C entspricht IEC 60068-2-1 und IEC 60068-2-2
- Umgebungstemperatur bei Lagerung：
- -40…70 °C
- Betriebshöhe：
- 2.000 m
- Maximaler Höhentransport：
- 3048 m
- Relative Luftfeuchtigkeit：
- 95 % ohne Kondensation oder Tropfwasser
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 6,800 cm
- VPE 1 Breite：
- 10,000 cm
- VPE 1 Länge：
- 13,300 cm
- VPE 1 Gewicht：
- 379,000 g
- VPE 2 Art：
- S03
- VPE 2 Menge：
- 20
- VPE 2 Höhe：
- 30,000 cm
- VPE 2 Breite：
- 30,000 cm
- VPE 2 Länge：
- 40,000 cm
- VPE 2 Gewicht：
- 8,064 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
