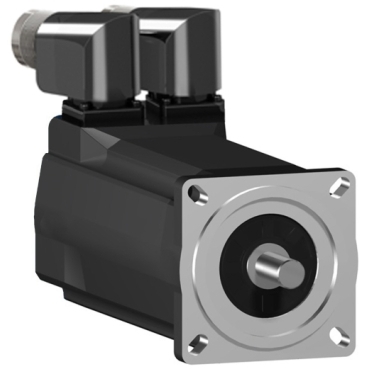

Schneider SH30701P01A2000 原厂跨境采购
SH30701P01A2000AC-ServoSH370mm14nmglatteWelle
SH30701P01A2000
基本信息
型号: SH30701P01A2000
参考面价： 925.00 EUR
AC-Servo, SH3, 70 mm, 1,4 nm, glatte Welle IP54/IP65, Singleturn 128 P/U, 2x M23
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Kompatible Produktfamilie：
- PacDrive 3
- Kurzbezeichnung des Geräts：
- SH3 - ..P
- Produkt- oder Komponententyp：
- Servomotor
Zusatzmerkmale
- Max. mechanische Geschwindigkeit：
- 8000 U/min
- [UH,nom] Bemessungsbetriebsspannung：
- 115 - 480 V
- Anzahl der Netzphasen：
- 3 Phasen
- Dauerstrom im Stillstand：
- 1,8 A
- Dauermoment im Stillstand：
- 1,25 Nm bei 115-480 V 3 Phasen
- Dauerleistung：
- 690 W
- Spitzenmoment im Stillstand：
- 3,5 Nm bei 115-480 V 3 Phasen
- Nennleistung am Ausgang：
- 220 W bei 115 V Einzelphase
- 440 W bei 230 V Einzelphase
- 820 W bei 400 V 3 Phasen
- 950 W bei 480 V 3 Phasen
- Nenndrehmoment：
- 1,4 Nm bei 115 V Einzelphase
- 1,4 Nm bei 230 V Einzelphase
- 1,1 Nm bei 400 V 3 Phasen
- 1,1 Nm bei 480 V 3 Phasen
- Nenndrehzahl：
- 1500 U/Min bei 115 V Einzelphase
- 3000 U/Min bei 230 V Einzelphase
- 6000 rpm bei 400 V 3 Phasen
- 7200 r/min bei 480 V 3 Phasen
- maximaler Strom Irms：
- 5,7 A
- Wellenende：
- Glatte Welle
- Wellendurchmesser：
- 11 mm
- Wellenlänge：
- 23 mm
- Schutzart (IP)：
- IP54 Wellenlager ohne Wellendichtungsring: entspricht EN/IEC 60034-5
- IP65 Motor: entspricht EN/IEC 60034-5
- IP65 Wellenlager: entspricht EN/IEC 60034-5
- Typ des Encoders：
- Absoluter Single-turn SinCos Hiperface
- Auflösung Geschwindigkeitsfeedback：
- 128 Zeiträume
- Haltebremse：
- Ohne
- Montagehalterung：
- Internationaler Standardflansch
- Motorflanschgröße：
- 70 mm
- Elektrische Verbindung：
- Gerader Stecker
- Drehmomentkonstante：
- 0,69 Nm/A bei 120 °C
- Gegen-EMK konstant：
- 46 V/krpm bei 20 °C
- Anzahl Motorpole：
- 3
- Rotorträgheit：
- 0,25 kg.cm²
- Statorwiderstand：
- 10,4 Ohm
- Statorinduktivität：
- 60,25 mH
- maximale Radialkraft Fr：
- 660 N bei 1000 U/min
- 520 N bei 2000 U/min
- 460 N bei 3000 U/min
- 410 N bei 4000 U/min
- 380 N bei 5000 U/min
- 360 N bei 6000 U/min
- max. Axialkraft Fa：
- 80 N
- Kühlungstyp：
- Lüftelos mit Konvektion
- Länge：
- 154 mm
- Zentrieren des Bunddurchmessers：
- 60 mm
- Zentrierbundtiefe：
- 2,5 mm
- Anzahl der Montagebohrungen：
- 4
- Durchmesser der Montagebohrungen：
- 5,5 mm
- Kreisdurchmesser der Montagebohrungen：
- 82 mm
- Produktgewicht：
- 2,1 kg
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 11,5 cm
- VPE 1 Breite：
- 19,0 cm
- VPE 1 Länge：
- 39,5 cm
- VPE 1 Gewicht：
- 2,581 kg
- VPE 2 Art：
- S04
- VPE 2 Menge：
- 3
- VPE 2 Höhe：
- 30,0 cm
- VPE 2 Breite：
- 40,0 cm
- VPE 2 Länge：
- 60,0 cm
- VPE 2 Gewicht：
- 8,995 kg
- VPE 3 Art：
- P06
- VPE 3 Menge：
- 6
- VPE 3 Höhe：
- 77,0 cm
- VPE 3 Breite：
- 80,0 cm
- VPE 3 Länge：
- 60,0 cm
- VPE 3 Gewicht：
- 24,7 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
