SD328BU25S2SchrittmotorverstärkerLexiumSD32825A
SD328BU25S2
基本信息
型号: SD328BU25S2

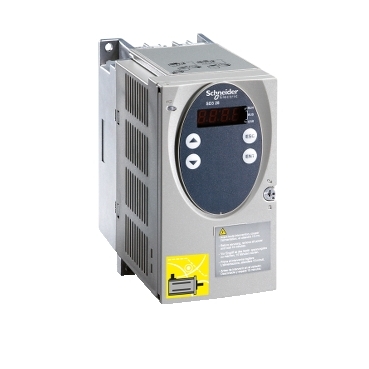

Schrittmotorverstärker Lexium SD328, 2,5 A, Profibus DP, 115/230 V
- ·Schrittmotorverstärker für dreiphasige BRS3-Schrittmotoren
- ·Ansteuerung via Profibus DP
- ·Ausgangsstrom 2,5 A
- ·Versorgungsspannung 115/230 VAC umschaltbar
- ·Leicht Inbetriebnahme und integrierte Sicherheitsfunktion STO
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Lexium SD3
- Produkt- oder Komponententyp：
- Bewegungs-Schrittantrieb
- Kurzbezeichnung des Geräts：
- SD328
- Versorgungsspannungsgrenzen：
- 200…240 V
- 100…120 V
- Bustyp：
- Feldbus
Zusatzmerkmale
- Gehäusetyp：
- Block
- Anzahl der Netzphasen：
- Einzelphase
- Nennhilfsspannung [UH,nom]：
- 100-120 V -15 - +10 %
- 200-230 V -15 - +10 %
- Versorgungsspannungstyp：
- AC/DC
- Netzwerkfrequenzgrenzen：
- 50…60 Hz (-15 - +10 %)
- Kommunikationsschnittstelle：
- Profibus DP Fieldbus, integriert
- maximaler Motorphasenstrom：
- 2,5 A
- Leistungsaufnahme：
- 3 A 230 V Hauptversorgung
- 4 A 115 V Hauptversorgung
- <= 0,2 mA 24 V Steuerspannung
- Nennleistung：
- 180 W bei 115 V
- 270 W bei 230 V
- Kurzschlussstrom：
- 0,5 kA
- Leistungsverluste：
- <= 26 W
- zugehörige Absicherung：
- 6 A bei 115 V
- 6 A bei 230 V
- 浪涌类别：
- III
- Einschaltstrom：
- 60 A
- Kriechstrom：
- 30 mA <10 m IEC 60990-3
- Spannungswert für garantierten Status 0：
- -3 - 5 V für 24 V Eingangssignal
- Spannungswert für garantierten Status 1：
- 15 - 30 V für 24 V Eingangssignal
- Eingangsstrom：
- 10 mA für 24 V Eingangssignal
- Max. Eingangsfrequenz：
- 200 kHz für Eingangssignal ENC_A, ENC_B, ENC_I - Steuerungstyp Puls/Richtung
- 400 kHz für Eingangssignal ENC_A, ENC_B, ENC_I - Steuerungstyp A/B
- max. Ausgangsfrequenz：
- 400 kHz für Puls/Richtung-Schnittstelle A/B
- 200 kHz für Puls/Richtung-Schnittstelle Puls/Richtung
- maximaler Schaltstrom：
- 50 mA (24 V Ausgangssignal)
- max. Spannungsabfall：
- <1 V 50 mA Last für 24 V Ausgangssignal
- physikalische Schnittstelle：
- RS422 - Puls/Richtung-Schnittstelle
- RS422 - Eingangssignal ENC_A, ENC_B, ENC_I
- Ausgangsspannung：
- <= 30 V (24 V Ausgangssignal)
- 4,75 - 5,25 V (ENC+5V_OUT-Ausgangssignal)
- Eingangsspannung：
- 24 V -15 %/+20 % für 24 V Steuerspannung
- Restwelligkeit：
- < 5 % (24 V Steuerspannung)
- Widerstand：
- 5 kOhm (Puls/Richtung-Schnittstelle)
- Sicherheitsfunktion：
- Sicherheitsfunktion „Sicher abgeschaltetes Moment“ (STO) für Maschine entspricht IEC/EN 61800-5-2
- Sicherheitsfunktion „Sicher abgeschaltetes Moment“ (STO) für Maschine entspricht ISO 13849-1 Stufe d
- Sicherheitsfunktion „Sicher abgeschaltetes Moment“ (STO) für Systemprozess entspricht EN/IEC 61508 Level SIL2
- Sicherheitsfunktion „Sicher abgeschaltetes Moment“ (STO) für Systemprozess entspricht IEC/EN 61800-5-2
- Kühlungstyp：
- Lüftelos mit Konvektion
- Max. mechanische Geschwindigkeit：
- 3000 U/min
- Höhe：
- 145 mm
- Breite：
- 72 mm
- Tiefe：
- 140 mm
- Stoßfestigkeit：
- 15 gn für 11 ms entspricht IEC 60068-2-27
- Produktgewicht：
- 1,1 kg
Montage
- Elektromagnetische Verträglichkeit：
- Elektrostatische Entladung Level 3 entspricht IEC 61000-4-2
- Störfestigkeit gegenüber Einschaltstößen Stufe 4 entspricht IEC 61000-4-4
- Störfestigkeit gegen abgestrahlte radioelektrische Störungen Level 3 entspricht IEC 61000-4-3
- Spannungs-/Strom-Impuls Level 3 entspricht IEC 61000-4-5
- Normen：
- EN/IEC 61800-3
- EN/IEC 61800-5-1
- Produktzertifizierungen：
- UL
- cUL
- TÜV
- Beschriftung：
- CE
- Umgebungstemperatur bei Betrieb：
- 0…50 °C
- Umgebungstemperatur bei Lagerung：
- -25…70 °C
- Verschmutzungsgrad：
- Stufe 2
- Relative Luftfeuchtigkeit：
- 5…85 % Betauung nicht zulässig
- Betriebshöhe：
- <= 1.000 m ohne Leistungsminderung
- > 1000 - < 2000 m ohne Leistungsminderung (maximale Umgebungstemperatur 40 °C, keine Schutzfolie, seitl. Abstand > 50 mm)
- Vibrationsfestigkeit：
- 1 gn (f= 13…150 Hz) entspricht IEC 60068-2-6
- 1,5 mm (f= 3…13 Hz) entspricht IEC 60068-2-6
- Schutzart (IP)：
- IP20
- Am Oberteil: IP40 (ohne Entfernen der Schutzfolie)
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 13,3 cm
- VPE 1 Breite：
- 16,8 cm
- VPE 1 Länge：
- 18,7 cm
- VPE 1 Gewicht：
- 1,268 kg
- VPE 2 Art：
- S04
- VPE 2 Menge：
- 6
- VPE 2 Höhe：
- 30 cm
- VPE 2 Breite：
- 40 cm
- VPE 2 Länge：
- 60 cm
- VPE 2 Gewicht：
- 8,467 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
