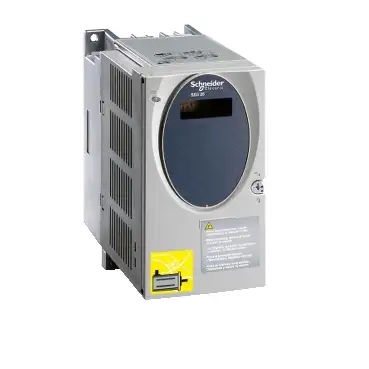

SD326DU25S2SchrittmotorverstärkerLexiumSD32625A
SD326DU25S2
基本信息
型号: SD326DU25S2
Schrittmotorverstärker Lexium SD326, 2,5 A, Puls/Richtung, 115/230 V
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Lexium SD3
- Produkt- oder Komponententyp：
- Bewegungs-Schrittantrieb
- Kurzbezeichnung des Geräts：
- SD326
- Versorgungsspannungsgrenzen：
- 100…120 V
- 200…240 V
Zusatzmerkmale
- Gehäusetyp：
- Block
- Anzahl der Netzphasen：
- Einzelphase
- Nennhilfsspannung [UH,nom]：
- 100-120 V -15 - +10 %
- 200-230 V -15 - +10 %
- Versorgungsspannungstyp：
- AC/DC
- Netzwerkfrequenzgrenzen：
- 50…60 Hz (-15 - +10 %)
- Kommunikationsschnittstelle：
- Puls/Richtung, integriert
- maximaler Motorphasenstrom：
- 2,5 A
- Nennleistung：
- 180 W bei 115 V
- 270 W bei 230 V
- Kurzschlussstrom：
- 0,5 kA
- zugehörige Absicherung：
- 6 A bei 115 V
- 6 A bei 230 V
- 浪涌类别：
- III
- Einschaltstrom：
- 60 A
- Kriechstrom：
- 30 mA IEC 60990-3
- Spannungswert für garantierten Status 0：
- <= 5 V für 24 V Eingangssignal (Optokoppler)
- <= 0,5 V für 5 V Eingangssignal (Optokoppler)
- Spannungswert für garantierten Status 1：
- 15 - 30 V für 24 V Eingangssignal (Optokoppler)
- 2,5 - 5,25 V für 5 V Eingangssignal (Optokoppler)
- Eingangsstrom：
- 25 mA für 5 V Eingangssignal (Optokoppler)
- 7 mA für 24 V Eingangssignal (Optokoppler)
- Max. Eingangsfrequenz：
- 200 kHz für 24 V Eingangssignal (Optokoppler)
- 200 kHz für 5 V Eingangssignal (Optokoppler)
- maximale Schaltspannung：
- 30 V DC (Bereitstellung des Ausgangssignals)
- maximaler Schaltstrom：
- 200 mA (Bereitstellung des Ausgangssignals)
- max. Spannungsabfall：
- <1 V 50 mA Last für Bereitstellung des Ausgangssignals
- Kühlungstyp：
- Lüftelos mit Konvektion
- Max. mechanische Geschwindigkeit：
- 3000 U/min
- Höhe：
- 145 mm
- Breite：
- 72 mm
- Tiefe：
- 140 mm
- Stoßfestigkeit：
- 15 gn für 11 ms entspricht IEC 60068-2-27
- Produktgewicht：
- 1,1 kg
Montage
- Elektromagnetische Verträglichkeit：
- Elektrostatische Entladung Level 3 entspricht IEC 61000-4-2
- Störfestigkeit gegenüber Einschaltstößen Stufe 4 entspricht IEC 61000-4-4
- Störfestigkeit gegen abgestrahlte radioelektrische Störungen Level 3 entspricht IEC 61000-4-3
- Spannungs-/Strom-Impuls Level 3 entspricht IEC 61000-4-5
- Normen：
- EN 61800-3
- EN/IEC 61800-5-1
- Produktzertifizierungen：
- UL
- cUL
- Beschriftung：
- CE
- Umgebungstemperatur bei Betrieb：
- 0…40 °C entspricht UL
- 0…50 °C
- Umgebungstemperatur bei Lagerung：
- -25…70 °C
- Verschmutzungsgrad：
- Stufe 2
- Relative Luftfeuchtigkeit：
- 5…85 % Betauung nicht zulässig
- Betriebshöhe：
- <= 1.000 m ohne Leistungsminderung
- > 1000 - < 2000 m ohne Leistungsminderung (maximale Umgebungstemperatur 40 °C, keine Schutzfolie, seitl. Abstand > 50 mm)
- Vibrationsfestigkeit：
- 1 gn (f= 13…150 Hz) entspricht IEC 60068-2-6
- 1,5 mm (f= 3…13 Hz) entspricht IEC 60068-2-6
- Schutzart (IP)：
- IP20
- Am Oberteil: IP40 (ohne Entfernen der Schutzfolie)
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 13,500 cm
- VPE 1 Breite：
- 16,500 cm
- VPE 1 Länge：
- 18,800 cm
- VPE 1 Gewicht：
- 1,256 kg
- VPE 2 Art：
- P06
- VPE 2 Menge：
- 46
- VPE 2 Höhe：
- 75,000 cm
- VPE 2 Breite：
- 60,000 cm
- VPE 2 Länge：
- 80,000 cm
- VPE 2 Gewicht：
- 69,810 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
